Снаряды морской и береговой артиллерии . Россия. Конец 19-начало 20 вв.
Автор: любой господиВ помощь авторам, обратившимся к теме русско-японской войны. Снаряды к устаревшим орудиям решил не упоминать. Добавил ТТХ снарядов принятых после японской войны, чтобы была видна упущенная возможность (одна из упущенных возможностей). По снарядам морской артиллерии может что-то упустил, прошу дополнить .
I. Морские пушки.
37-мм револьверная пушка Гочкиса обр. 1873 г. и 37-мм одноствольная пушка Гочкиса обр. 1878 г :
1. Бронебойный (болванка). Чугунный. Вес 0,5 кг. ВВ нет.
2. Гранаты : стальная Гочкиса с донным взрывателем, чугунная Гочкиса с головным взрывателем, стальная Барановского с донным взрывателем, чугунная Барановского с донным взрывателем. Вес 0,5 кг. ВВ 15-20 грамм дымного пороха*. Фугасное и осколочное действие ничтожно. Корпус часто не разрывался, а взрыв ВВ лишь вышибал взрыватель из корпуса снаряда. Во время первой мировой войны ВВ стальных гранат - 41 грамм тротила или пироксилина, ВВ чугунных гранат - 38 г пороха или суррогатного ВВ. Начальная скорость русских снарядов 442 м/с, дальность стрельбы 2778 м при возвышении 11 градусов.
3. Картечь с 28-29 пулями. Позднее появилась картечь с более мелкими 75 пулями.
4. Деревянный учебный снаряд в медной оболочке. ВВ нет.
5. Вспомогательный патрон для учебных стрельб был деревянным со стальным донцем с фланцем для выбрасывателя, латунным коническим наконечником. По оси патрона был заделан ствол 10,67-мм винтовки Бердана (применяли затем и стволы трехлинейной 7,62-мм винтовки Мосина), из него и производился выстрел. Расстояние при стрельбе (по щиту в виде корабля) пулями — 1—4 кб.. Так экономили на учебной стрельбе
Заряд 80,1 г дымного пороха обеспечивал начальную скорость снаряда 400 м/с, заряд 36,5 г бездымного пороха обеспечивал начальную скорость 442 м/с.
47-мм револьверная пушка Гочкиса обр. 1879 г. :
1. Бронебойный сплошной (болванка) чугунный. ВВ нет. Вес 1,1 кг.
2. Гранаты : стальная и чугунная с донным взрывателем. Вес 1.1 кг. ВВ 43-45 г дымного, потом бездымного пороха. Начальная скорость 445-450 м/с. Дальность стрельбы 1850 м при угле возвышения 4,6 градуса.
Заряд 220 г дымного пороха или 84 г бездымного.
47-мм одноствольная пушка Гочкиса обр. 1888 г. :
1. Стальные и чугунные гранаты с донным взрывателем. Вес 1,5 кг. ВВ 20 грамм пороха. Начальная скорость 701 м/с. Дальность стрельбы 4575 м при угле возвышения 10,4 градуса.
Заряд 718 г дымного пороха обеспечивал начальную скорость 600 м/с. Заряд 398 г бездымного пороха обеспечивал начальную скорость 701 м/с.
2,5-дм десантная пушка Барановского (1882 — пушку Барановского официально приняли на вооружение, но 25 апреля 1878 — первый заказ Морского ведомства на 10 пушек Барановского) :
- Чугунная граната массой 2,55 кг длиной в 2,6 клб, масса ВВ — 90 г пороха. Трубка ударная.
- Шрапнель массой 3 кг длиной в 2,9 клб . 56 пуль. Трубка 10-секундная.
- Картечь в жестяной оболочке массой 3,35 кг длиной 3,9 клб, содержала 96 пуль диаметром 19 мм и массой по 25,6 г.
- Учебный патрон со сплошным деревянным имитатором снаряда.
Табличная дальность стрельбы десантной пушки составляла 1830 м, при этом у гранаты Vо = 372 м/с и угол +10°, а у шрапнели соответственно 329 м/с и угол +6,1°. Пушка могла стрелять дальше, но прицел был ограничен 1830 м. Для сравнения 2,5-дм горная пушка Барановского обр. 1878 г стреляла чугунной гранатой (вес 4,65 кг, ВВ 72 г пороха, нач. скорость 290 м/м) на 4,2 км, шрапнелью (вес 4,6 кг, 88 пуль, 10-сек трубка) на 2,3 км.
75/50-мм пушка Канэ обр. 1892 г. ( 75 мм - калибр пушки, 50- длина ствола в калибрах) :
1. Бронебойный (болванка). Вес 4,9 кг. ВВ нет. Дальность стрельбы 7,8 км. Стальные бронебойные снаряды для 75-мм пушек Канэ накануне войны существовали трех типов – образца 1892, 1898 и 1902 года. И если первые два действительно не имели разрывной каморы, то в снаряде образца 1902 года она уже предусматривалась и содержала в себе заряд в 54 грамма бездымного ружейного пороха. Взрыватель донный. Корпус снаряда окрашен шаровой краской (серый), головная часть синяя. 54-граммового заряда стальных 75мм снарядов едва хватало, чтобы развалить снаряд на две части или вырвать данную трубку.
2. Обыкновенного чугуна. ВВ 138 г дымного пороха. Для практических стрельб заполнялись опилками. Взрыватель донный. Корпус снаряда окрашен в чёрный цвет. На не снаряженных снарядах белой краской нанесена надпись "НЕ СНАР.".
3. В январе 1905 г введена шрапнель для стрельбы по берегу. Вес 4,91 кг. 184 пули. 22-секундная трубка. Дальность стрельбы по трубке 6,4 км.
4. Стальная граната обр. 1907 г. Вес 4,91 кг. ВВ 0,52 кг тротила. Дальность стрельбы 7,8 км.
Заряд 1,5 кг бездымного пороха обеспечивал стальным снарядам (бронебойный, шрапнель обр. 1905 г, граната обр. 1907 г) начальную скорость 823 м/с. Граната обыкновенного чугуна имела уменьшенный заряд 0,9 кг бездымного пороха и начальную скорость 600 м/с.
120/45-мм пушка Канэ обр. 1892 г. :
1. Бронебойный "старого чертежа". Вес 20,47 кг. ВВ ?. Дальность стрельбы 10 км (при 18 гр).
2. Фугасный "старого чертежа". Вес 20,47 кг. ВВ ?.
3. Фугасный обр. 1907 г. Вес 20,48 кг. ВВ 2,56 кг тротила. Дальность стрельбы 11,3 км (25 гр).
4. Фугасный обр. 1911 г. Вес 28,97 кг. ВВ 3,73 кг тротила. Дальность стрельбы 13, 2 км (25 гр), 15 км (38 гр).
5. Шрапнель. Год принятия на вооружение мне не известен. Вес 20,41 кг. 650 пуль. 22-секундная трубка. Дальность стрельбы по трубке 10 км.
6. Чугунный практический обр. 1907 г. Вес 20,47 кг. ВВ нет. Предназначен для учебных стрельб.
Следуя нашей традиции, должен быть осколочный снаряд обыкновенного чугуна, но информации о нём не нашел.
Заряд 11,5 кг дымного пороха обеспечивал начальную скорость снаряда 680 м/с. Заряд 6,45 кг бездымного пороха обеспечивал бронебойному , фугасному обр. 1907 г. и шрапнели начальную скорость 823 м/с., а фугасному обр. 1911 г - 686 м/с. Заряд 3,17 кг бездымного пороха обеспечивал чугунному практическому начальную скорость 610 м/с.
6/45-дм пушка Канэ обр. 1891 г. :
1. Бронебойный. Вес 41,4 кг. ВВ 0,53 кг бездымного пороха потом 1,23 мелинита, флегматизированного нафталином. Дальность стрельбы 11,5 км (20 гр).
2. Обыкновенного чугуна. Вес 41,4 кг. ВВ 1,365 кг дымного пороха.
3. Фугасный стальной. Вес 41,4 кг. ВВ 1 кг бездымного пороха потом 2,713 кг тротила.
4. Сегментный. Вес 41,4 кг. 30-сек трубка. Дальность стрельбы по трубке 8,6 км.
5. Фугасный обр. 1907 г. Вес 41,46 кг. ВВ 3,7 кг тротила.
6. Фугасный обр. 1915 г. Вес 41,46 кг. ВВ 5,8 кг тротила.
7. Шрапнель обр. 1913 г. Вес 41,46 кг.
Заряд 19,6 кг дымного пороха обеспечивал начальную скорость снаряда 680 м/с. Заряд 11,7 кг бездымного пороха обеспечивал бронебойному, стальным фугасным обр. 1891, 1907 и 1915 гг и шрапнели начальную скорость 792,5 м/с. Заряд 6,4 кг бездымного пороха обеспечивал чугунному и сегментному снарядам начальную скорость 605 м/с.
Кроме того имелись снаряды для береговой 6-дм пушки в 190 пудов (вес ствола) :
1. Бронебойный стальной. Вес 33,27 кг. ВВ нет.
2. Фугасный обыкновенного чугуна. Вес 33,37 кг. ВВ 1,53 кг дымного пороха.
3. Шрапнель чугунная. Вес 35,6 кг. 525 пуль. ВВ 0,205 кг дымного пороха. 17-секундная трубка.
4. Бомба стальная обр. 1896 г. Вес 33,5 кг. ВВ 4,4 кг дымного пороха.
5. Бомба стальная мелинитовая обр. 1903 г. Вес 33,2 кг. ВВ 5,19 кг мелинита.
Заряд под бронебойный и фугасный снаряды 8,2 кг призматического дымного пороха. Начальная скорость при стрельбе из 6-дм пушки в 190 пуд. 458 м/с. Заряд под шрапнель 7,8 кг призматического дымного пороха. Начальная скорость 411 м/с. Дальность стрельбы по трубке 4,6 км.
Снаряды для 6/28-дм морской пушки обр. 1877 г :
1. Бронебойный закаленного чугуна весом 37,26 кг . ВВ 0,7 кг дымного пороха.
2. Фугасный обыкновенного чугуна весом 33,4 кг с ВВ 1,95 кг.
К ним был принят заряд 17,2 кг ПП пл.1,75. У 37,26-кг снаряда V = 535 м/с, у 33,4-кг снаряда V0= 555 м/с и дальность 3860 м при угле +6°.
Снаряды для 6/35-дм морской пушки :
1. Стальной бронебойный . Длина 3,5 калибра. Вес 55,69 кг. ВВ 1,64 кг дымного пороха.
2. Тяжелый обыкновенного чугуна. Длина 4 калибра. Вес 55,7 кг. ВВ 3,28 кг дымного пороха.
3. Тяжелый фугасный стальной. Длина 4,3 калибра. Вес 55,7 кг. ВВ 4,91 кг пироксилина.
Заряд для всех снарядов был одинаков - 22,9 кг бурого пороха. Начальная скорость снаряда 578 м/с. Дальность 7469 м при угле +12° и 8784 м при угле +15°23'.
Теоретически этими снарядами можно было стрелять и из 6/45-дм пушки, но подтверждения в источниках не нашел.
8/45-дм пушка обр. 1892 г. :
1. Бронебойный. Вес 87,8 кг. ВВ 1,47 кг пироксилина. Дальность стрельбы 11 км (13 гр), 14,6 км (25 гр 45 мин).
2. Фугасный стальной. Вес 87,8 кг. ВВ 2,42 кг пироксилина.
3. Сегментный. Вес 87,8 кг. 45-сек трубка.
4. Фугасный обр. 1907 г. стальной. Вес 87,8 кг. ВВ 9,3 кг тротила. Дальность стрельбы 13,17 км (18 градусов).
5. Полубронебойный обр. 1907 г. Вес 106,7 кг. ВВ 9,3 кг. Дальность стрельбы 16,1 км (18 градусов).
6. Фугасный тяжелый обр. 1907 г. стальной. Разработан для 8/50-дм пушки, но можно было стрелять из 8/45-дм. Вес 112,2 кг. ВВ в варианте с дальнобойным наконечником 14,1 кг тротила, без наконечника 15 кг тротила.
7. Полубронебойный тяжелый обр. 1915 г. Разработан для 8/50-дм пушки, но можно было стрелять из 8/45-дм. Вес 112,2 кг. ВВ 7,9 кг тротила. Дальность стрельбы 15,9 км (18 градусов).
8. Шрапнель (дата принятия на вооружение не знаю). Вес 116,8 г. 45-сек трубка. Дальность стрельбы 13,26 км по трубке.
Заряд 32 кг бездымного пороха под бронебойный и фугасный снаряды, 30 кг бездымного пороха под полубронебойный обр. 1907 г, 29 кг под тяжелые фугасный обр. 1907 г и полубронебойный обр. 1915 г и 28 кг под шрапнель. Заряд под сегментный снаряд не нашел.
Кроме того имелись снаряды для 8/30-дм морской пушки обр. 1877 г :
1. Фугасный обыкновенного чугуна. Вес. 78,8 кг. ВВ 3,38 кг дымного пороха.
2. Бронебойный закаленного чугуна. Вес 87,8 кг. ВВ ?. Заряд 43,4 кг бурого пороха обеспечивал снаряду начальную скорость 599 м/с и дальность при угле возвышения 12 градусов 6,4 км (при стрельбе из 8/30-дм пушки обр. 1877 г).
3. Бронебойный стальной. Вес 133 кг. ВВ 2,66 кг дымного пороха.
И снаряды для 8/35-дм пушки :
1. Фугасный обыкновенного чугуна. Вес 78,8 кг. ВВ 3,86 кг дымного пороха.
2. Фугасный обыкновенного чугуна. Вес 87,8 кг. ВВ 4,14 кг дымного пороха.
3. Фугасный обыкновенного чугуна. Вес 133 кг. ВВ 6,5 кг дымного пороха.
4. Бронебойный стальной. Вес 133 кг. ВВ 2,66 кг дымного пороха.
Заряд 51 кг бурого пороха при стрельбе из 8/35-дм пушки обеспечивал фугасному снаряду весом 87,8 кг начальную скорость 663 м/с и дальность при угле 15 градусов 9,15 км, тяжелому снаряду весом 133 кг обеспечивал начальную скорость 583 м/с.
Теоретически этими снарядами можно было стрелять и из 8/45-дм пушки, но подтверждения в источниках не нашел.
10/45-дм пушка обр. 1891 г. :
1. Бронебойный снаряд. Вес 225 кг. ВВ 2 кг бездымного пороха.
2. Обыкновенного чугуна. Вес 225 кг . ВВ 9,6 кг дымного пороха. Не выдерживал полного заряда, поэтому стреляли полузарядом.
3. Фугасный стальной. Вес 225 кг. ВВ 6,7 кг пироксилина (с 1907 г 8,3 кг тротила).
4. Бронебойный обр. 1907 г. Вес 225 кг. ВВ 3,89 кг тротила.
5. Фугасный обр. 1907 г . Вес 225 кг ВВ 28,3 кг тротила.
Заряд 62,2 кг бездымного пороха обеспечивал стальным снарядам броненосца "Победа" начальную скорость 777 м/с. и дальность стрельбы 20,5 км. На остальных броненосцах применяли заряд 60,5 кг бездымного пороха, обеспечивающий начальную скорость стального снаряда 693 м/с и дальность стрельбы 16,8 км. Для снаряда обыкновенного чугуна заряд 39,7 кг бездымного пороха обеспечивал начальную скорость 610 м/с.
12/40-дм пушка обр. 1895 г. :
1. Бронебойный "старого чертежа". Вес 331,7 кг. ВВ 4,3 кг пироксилина, с 1907 года 5,3 кг тротила.
2. Фугасный "старого чертежа" стальной. Вес 331,7 кг. ВВ 6 кг бездымного пороха, с 1907 года 12,4 кг тротила.
3. Бронебойный обр. 1907 г. Вес 331,7 кг. ВВ 6 кг тротила.
4. Фугасный обр. 1907 г стальной. Вес 331,7 кг. ВВ 28,2 кг тротила.
Дальность стрельбы балтийских броненосцев 14,6 км (15 гр), черноморских 20,3 км (35 гр).
5. Шрапнель (год принятия на вооружение не знаю).
6. Бронебойный обр. 1911 г. Вес 470,9 кг. ВВ 12,84 кг тротила.
7. Фугасный обр. 1911 г стальной. Вес 470,9 кг. ВВ 61,5 кг тротила.
Дальность стрельбы снарядами обр. 1911 г 15,5 км (15 гр.), 24,3 км (35 гр.).
Заряд 100 кг бездымного пороха обеспечивал снарядам весом 331,7 кг начальную скорость 792 м/с. Заряд 125 кг бездымного пороха обеспечивал снарядам весом 470,9 кг начальную скорость 700 м/с.
Есть некоторая путаница в источниках о снарядах к 12/40-дм пушке на период русско-японской войны. Они в источниках упоминают как «снаряды обр. 1892 года», либо как «снаряды старого образца», а то и вообще никак.

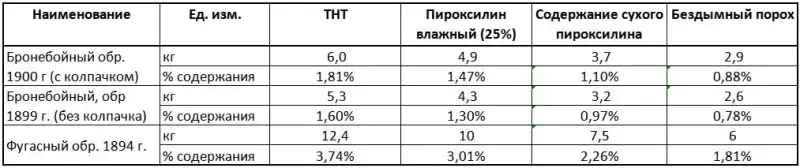

На самом же деле снаряды к 305-мм/40 орудию создавались в разное время. Профессор Е. А. Беркалов, в своем труде «Проектирование морских артиллерийских снарядов» указывает, что чертежи:
– фугасных снарядов были утверждены в 1894 году;
– бронебойных снарядов без наконечника – в 1899 году;
– бронебойных снарядов с наконечником – в 1900 году.
В Русско-японскую войну использовались только первые два, при этом источники дают самые разные массы ВВ и проценты его содержания в этих снарядах. Что, однако, совершенно неудивительно, если принять во внимание, что за годы службы указанные снаряды комплектовались аж тремя видами взрывчатого вещества – пироксилином, бездымным порохом на его основе, и после Русско-японской войны – тринитротолуолом (ТНТ). При этом совершенно достоверно известна масса ТНТ, помещавшегося в «цусимских» снарядах: 5,3 кг – в бронебойный, и 12,4 кг – в фугасный.
А вот пороха помещалось существенно меньше, в силу низкой плотности последнего. Как известно из «Отношения Морского Технического комитета председателю следственной комиссии по делу о Цусимском бое», в 331,7-кг фугасный снаряд снаряжалось всего только 5,99 кг (14,62 русских фунта). Что интересно – сам по себе порох по плотности мало отличается от ТНТ.
Но все дело в том, что снаряд бессмысленно комплектовать прессованной пороховой шашкой – для того, чтобы «проявить себя» как взрывчатка, пороху нужен воздух. Соответственно, в качестве ВВ использовался гранулированный порох, отчего часть объема снарядной каморы заполнялась порохом, а другая часть – воздухом, в то время как ТНТ полностью заполняет объем зарядной каморы.
И вот гравиметрическая (т. е. насыпная) плотность гранулированного пороха более чем вдвое уступает ТНТ. В то же время плотность пироксилина почти равна ТНТ, и воздух ему не нужен, но с ним было достаточно иных проблем. В снарядах он использовался не в чистом виде, а разбавленным водой, отчего его плотность получалась несколько ниже. Кроме того – пироксилину требовался латунный чехол, изолирующий его от стенок снаряда, что еще сильнее уменьшало полезную нагрузку последнего.
Примерно такая же ситуация со снарядами других калибров.
Кроме того на складах флота были снаряды для 12/30-дм пушки обр. 1877 г :
1. Бронебойный закаленного чугуна. Вес 331,7 кг. ВВ ?.
2. Фугасный обыкновенного чугуна. Вес 331,7 кг. ВВ ?
3. Картечь. Вес 390-394 кг.
Заряд 121 кг бурого пороха обеспечивал начальную скорость 570 м/с и дальность 9,15 км. Заряд под картечь 73,4 кг призматического пороха.
И снаряды для 12/35-дм пушки :
1. Фугасный обыкновенного чугуна. Вес 331,7 кг. ВВ 25 кг дымного пороха, потом 15,6 кг пироксилина.
2. Бронебойный стальной. Вес 331,7 кг. ВВ ?.
3. Фугасный обыкновенного чугуна тяжелый. Вес 455 кг. ВВ 24,5 кг дымного пороха.
4. Бронебойный стальной тяжелый. Вес 455 кг. ВВ ?.
Заряд 147,4 кг бурого пороха обеспечивал тяжелому снаряду начальную скорость 610 м/с. Заряд 153 кг бурого пороха обеспечивал легкому снаряду начальную скорость 637 м/с и дальность 10,6 км (правда таблицы стрельбы были только до 7,3 км). В начале 20 века был введен заряд 68,8 кг бездымного пороха.
В принципе этими снарядами с уменьшенным зарядом можно было стрелять и из 12/40-дм пушки, но такой информации в источниках не нашел.
II. Береговые пушки.
57/48-мм береговая пушка Норденфельда обр. 1892 г (пристрелочная и противодесантная) :
1. Стальная граната обр. 1892 г. Вес 2,76 кг. ВВ 108 г дымного пороха.
2. Чугунная граната обр. 1894 г. Вес 2,76 кг. ВВ 108 г дымного пороха.
3. Шрапнель обр. 1899 г. Вес 2,71 кг. 8-сек. трубка. 59 пуль.
4. Шрапнель обр. 1905 г. Вес 2,71 кг. 8-сек трубка. 84 пули.
5. Картечь обр. 1892 г. Вес 3,7 кг. 200 пуль.
Дальность стрельбы стальной гранатой (начальная скорость 652 м/с) - 5975 м. Дальность стрельбы чугунной гранатой (нач. скорость 558 м/с) - ?. Дальность стрельбы шрапнелью - 2390 м по трубке. Заряды дымного пороха : для стальной гранаты 1,05 кг, для шрапнели 0,9 кг, для картечи 0,82 кг, для чугунной гранаты 0,7 кг. Заряды бездымного пороха : для стальной гранаты 0,57 кг, для картечи 0,57 кг, для шрапнели 0,54 кг, для чугунной гранаты 0,38 кг.
6/45-дм береговая пушка Канэ обр. 1895 г. :
Положено иметь в Порт-Артуре 20 шт. В наличии 20 шт.
Угол возвышения 30 градусов. Дальность стрельбы 13 км.
Выстрелы унитарные с выстрелам морских орудий (раздельно-гильзовые) не взаимозаменяемые.
1. Бронебойный снаряд старого чертежа. Вес 41,5 кг, ВВ не имел.
2. Чугунный снаряд весил 41,5 кг, содержал 1,4 кг дымного пороха.
3. Сегментный снаряд - аналог шрапнели. Содержали 28 чугунных сегментов и 16-сек трубку. Дальность стрельбы по трубке 4,3 км. Были опасны для шлюпок и малых катеров. Против миноносцев бесполезны.
4. Бронебойный снаряд обр. 1904 г. Вес 41,5 кг. ВВ 0,435 кг бездымного пороха.
5. Бронебойный обр. 1905 г. Вес 41,5 кг. ВВ 1,23 кг флегматизированного нафталином мелинита.
6. Фугасный стальной снаряд обр. 1904 г. Вес 41,5 кг. ВВ 1,1 кг пироксилина.
7. Фугасный (точнее полубронебойный) снаряд обр. 1911 г. Вес 41,5 кг. ВВ 2,71 кг тротила.
8. Фугасный стальной снаряд обр. 1907 г. Вес 41,5 кг. ВВ 3,7 кг тротила.
9. Фугасный стальной снаряд обр. 1915 г Вес. 41,5 кг. ВВ 5,8 кг тротила.
Заряд 11,5 кг бездымного пороха обеспечивал бронебойному и стальным фугасным снарядам начальную скорость 792 м/с. и дальность стрельбы при угле возвышения 30 градусов снарядами "старого чертежа" 13,2 км, снарядами обр. 1907 г 16,8 км. Заряд 7,9 кг бездымного пороха обеспечивал чугунному снаряду начальную скорость 610 м/с и дальность стрельбы 12,1 км.. Для сегментного снаряда применяли заряд 6,4 кг бездымного пороха.
В Порт-Артуре для 6/45-дм береговых пушек было 1700 стальных бронебойных снарядов, 1931 чугунный снаряд, 2000 сегментных снарядов на 20 орудий.
10/45-дм береговая пушка обр. 1895 г. :
Положено иметь в Порт-Артуре 10 шт. В наличии 5 шт.
Угол возвышения ствола до 15 градусов позволял стрелять бронебойным и стальным фугасным снарядами на 12,6 км. После войны угол возвышения увеличили до 30 градусов. Дальность стрельбы достигла 20,5 км.
1. 10-дм бронебойный снаряд "старого чертежа". Вес 225 кг . ВВ 2 кг бездымного пороха.
2. 10-дм снаряд обыкновенного чугуна . Вес 225 кг . ВВ 9,6 кг дымного пороха. Не выдерживал полного заряда, поэтому стреляли полузарядом.
3. 10-дм стальной фугасный снаряд "старого чертежа". Вес 225 кг. ВВ 8,7 кг пироксилина.
4. Сегментный снаряд обр. 1898 г. Вес 225 кг. ВВ 1,1 кг дымного пороха. 212 сегментов. 16-секундная трубка.
5. Бронебойный обр. 1907 г. Вес 225 кг. ВВ 3,89 кг тротила.
6. Фугасный стальной снаряд обр. 1907 г. Вес 225 кг. ВВ 28,3 кг тротила.
Заряд 62,5 кг бездымного пороха обеспечивал бронебойному и стальному фугасному снаряду начальную скорость 777 м/с и дальность при угле возвышения 15 градусов (до русско-японской войны максимальный угол возвышения) 12 км, после войны угол возвышения увеличили до 20 градусов - 17 км, а потом до 30 градусов - 20,5 км. Заряд 39,7 кг бездымного пороха обеспечивал чугунному и сегментному снарядам начальную скорость 610 м/с. Дальность стрельбы сегментным снарядом по трубке 5,76 км.
Для пяти 10-дм береговых пушек в Порт-Артуре было 295 стальных бронебойных снарядов и 495 снарядов обыкновенного чугуна.
***
Сравнительные характеристики снарядов флотов России и Японии в 1904 - 05 г.
Весовые характеристики (вес снаряда/вес ВВ)
Россия 305 бронеб. - 331.7/1.3
Япония 305 бронеб. - 385.6/19.3
Россия 305 фугасн. - 331.7/6.0
Япония 305 фугасн. - 385.6/36.6
Россия 203 бронеб. - 87.8/1.47
Япония 203 бронеб. - 113.4/5.66
Россия 203 фугасн. - 87.8/2.42
Япония 203 фугасн. - 113.4/10.19
Россия 152 бронеб. - 41.5/0.53
Япония 152 бронеб. - 45.4/2.49
Россия 152 фугасн. - 41.5/1.0
Япония 152 фугасн. - 45.4/6.01
Взрывчатка
Русские снаряды всех типов содержали заряд влажного пироксилина. Японцы использовали в своих бронебойных снарядах обыкновенный черный порох, а в фугасных - "мелинит Шимосе", который был мощнее русской взрывчатки примерно в полтора раза.
Взрыватели
Все русские снаряды снабжались малочувствительными взрывателями системы Брика с большим замедлением, дававшими гарантированный разрыв только после пробития брони. На бронебойных японских снарядах стояли взрыватели средней чувствительности, срабатывавшие после пробивания легких металлических конструкций, при попадании в броню взрыв обычно происходил до ее пробития. В фугасных японских снарядах использовались высокочувствительные взрыватели ("трубки Инджуина"), вызывавшие разрыв даже при ударах о леерные ограждения.
PS: Как видно из представленных данных, взрывное действие русских фугасных снарядов (особенно крупнокалиберных) было крайне низким. Почему перед русско-японской войной оставили на вооружении флота снаряды с минимальным содержанием ВВ не совсем понятно. По всей видимости, всецело полагались на бронебойные..."
***
Проектирование 12-дм фугасного снаряда
В 1892 году Морской технический комитет по артиллерии приступил к проектированию новых снарядов. Фугасный снаряд предназначался для поражения земляных береговых укреплений и небронированных частей корабля. Требования, предъявленные к нему, оказались очень противоречивыми.
С одной стороны, следовало максимально уменьшить толщину стенок снаряда, чтобы разместить как можно больший заряд взрывчатого вещества.
С другой стороны, допускалось утолщение стенок с целью снижения стоимости снаряда.
С третьей стороны, прочность головной части снаряда должна была обеспечивать пробитие тонкой брони или других преград, в связи с чем отверстие для взрывателя требовалось разместить в донной части.
Пермские заводы сообщили о готовности наладить выпуск 12-дм стальных кованых снарядов с разрывным зарядом 7,75 % от общего веса (25,7 кг) из высококачественной стали с пределом упругости 3 800 атмосфер. Однако цена такого снаряда 265 рублей оказалась слишком большой. Менее технологичный литой толстостенный 12-дм снаряд из мартеновской стали с пределом упругости 2 700 атмосфер, вмещавший разрывной заряд не более 3,8 % от общего веса (12,5 кг), те же Пермские заводы оценили в 100 рублей. Он и был в 1894 году принят на вооружение.
В 90-е годы XIX века производство бронебойных снарядов крупного калибра смог освоить только Путиловский завод.
***
12-дм фугасные снаряды иностранных флотов
В английском флоте аналогом отечественного фугасного снаряда был снаряд общего назначения (common), который отливался из стали, имел вес 385,6 кг и заряд 37,8 кг черного пороха.
Во флоте США снаряд общего назначения (common) ковался из стали, имел вес 394,6 кг и был снаряжён 16,33 кг черного пороха.
Во французском флоте использовался чугунный снаряд (obus en fonte) с головным взрывателем, который имел вес 292 кг и заряд – 20,2 кг черного пороха.
Это характеристики на начало 1890-х гг. К русско-японской начинка в них стала другой.
***
Вывод :
Жадный платит дважды. Лучше меньше, но лучше.
Нет. понятно, что бюджет не резиновый, что российский флот разбросан по 4 акваториям, что моряки хотят, просто жаждут, иметь как можно больше кораблей, и чтобы корабли были большими, чтобы было больше высоких должностей, выше чины и жалование, и чтобы жить в Петербурге или по крайней мере в Севастополе. Понятно, что царям хотелось пустить пыль в глаза другим монархам количеством кораблей.
Военное искусство - это умение найти золотую середину между необходимым количеством и допустимым качеством в рамках возможностей. Но это уже тема для другой статьи.
***
Примечания.
*Обычно для снаряжения снарядов в России применялась смесь из 66,7 % селитры, 16,6 % серы и 16,7 % угля. Но бывало снаряжали ружейным порохом. Состав русского ружейного и артиллерийского пороха с чёрным древесным углём : 75 % селитры, 10 % серы и 15 % угля. Состав русского ружейного пороха с бурым древесным углём : 77 % селитры, 8 % серы и 15 % угля. Шоколадный порох (артиллерийский с так называемым шоколадным древесным углем) мог обходиться совсем без серы, но если серу, все же, добавляли, то состав выглядел так - 75% селитры, 21% угля, 4% серы или 78% селитры, 20% угля, 2% серы. Состав минных порохов: 70—71% калиевой селитры, от 12 до 15% серы и от 14 до 17% угля. Дымный шнуровой порох : 77 % калиевой селитры, 12 % серы и 11 % угля.
** Удельный вес ВВ.
Гравиметрическая плотность (насыпная) некоторых сортов дымного ружейного пороха:
- бурый ружейный — 0,92–0,95;
- крупнозернистый — 0,98–1,01.
Гравиметрическая плотность ружейного бездымного пороха : обр. 1891 г. - 0,60-0,66 , обр. 1908 г. - 0,800—0,820. Бездымный порох примерно в 3 раза мощнее дымного при равном весе или в 2-2,4 раза в равном объёме.
Удельный вес абсолютно сухого пироксилина составляет 1,63 , пироксилин влажностью 25% будет иметь плотность 1,38-1,42, пироксилин с влажностью 30% - 1,34-1,38 .
Удельный вес прессованного мелинита - 1,63, гравиметрическая плотность порошка - 0,9-1 .
Удельный вес литого тротила - 1,54-1,59. Тротил примерно в 1,5 раза мощнее бездымного пороха при равном весе и в 4,5 раза мощнее дымного пороха при равном весе.
Вывод : если в фугасном снаряде дымный порох заменить на тротил, то его мощность возрастет примерно в 7 раз, если в фугасном снаряде бездымный порох заменить на тротил, то его мощность возрастет почти в 3-3,5 раза.
