Снаряды русской полевой артиллерии. Русско-японская война.

В статью добавлены снаряды горных пушек, снаряды орудий, поступившие на вооружение после войны, чтобы была видна упущенная возможность, снаряды немецких, французских т японских полевых орудий для сравнения.

2,5-дм (63,5-мм) горная пушка Барановского обр 1878 г.

1. Чугунная граната. Вес 4,65 кг. ВВ 72,5 грамма дымного пороха. Для увеличения количества осколков внутри корпуса набор чугунных колец. Дальность стрельбы 3200 м при угле возвышения 14 градусов.

2. Шрапнель стальная. Вес 4,6 кг. 88 пуль . ВВ 30 грамм дымного пороха. 10-секундная трубка. Дальность стрельбы по трубке 2347 м.

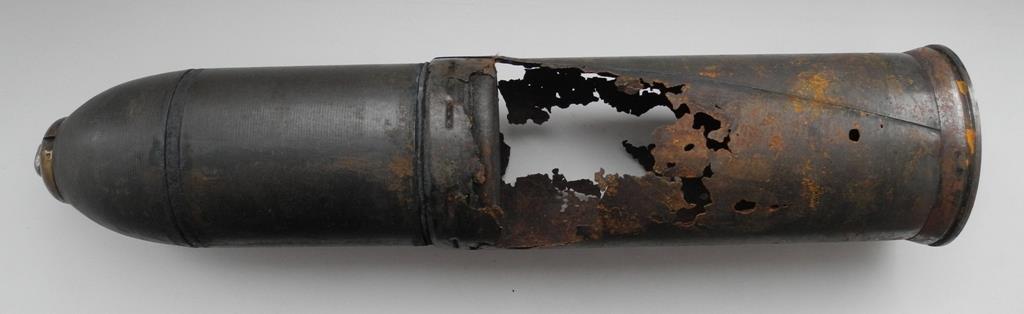

Выглядели примерно так :

Выстрел унитарный. гильза железная составная. Заряд пороха 0,384 кг обеспечивал снарядам начальную скорость 290 м/с.

Всего было 40 шт. горных пушек Барановского. В РЯВ не участвовали.

2,5 -дм (63,5-мм)  горная пушка обр. 1883 г.

1. Чугунная граната. Вес 4 кг. ВВ 66 грамм дымного пороха. Дальность стрельбы 4268 м при угле возвышения 28 градусов.

2. Шрапнель стальная. Вес 4,2 кг. 100 пуль. ВВ 30 грамм дымного пороха. 10-сек трубка. Дальность стрельбы по трубке 2347 м.

3. Картечь в жестяной оболочке. Вес 3,35 кг. 96 пуль.

Заряд дымного пороха 0,384 кг, бездымного 0,137 кг.

Пушка нескорострельная с клиновым замком, картузная. Всего выпущено 268 пушек. К началу русско-японской войны горных пушек в русских дальневосточных дивизиях было всего 16 «стволов» + 24 пушки у пограничников.

3,42-дм (87-мм) лёгкая и конная пушки обр. 1877 г.

1. Граната чугунная. Вес 6,9 кг. ВВ 0,2 кг дымного пороха. Дальность стрельбы 6400 м.

2. Шрапнель чугунная. Вес 6,86 кг. 140 пуль. ВВ 62 г дымного пороха. 10-сек трубка обр. 1873 г. Дальность стрельбы по трубке 2770 м.

3. Шрапнель чугунная. Вес 7,1 кг. 170 пуль. ВВ 68 г дымного пороха. 12-сек трубка обр. 1880 и 1888 гг. Дальность стрельбы 3400 м.

4. Шрапнель стальная обр. 1895 г. Вес 7,98 кг. 200 пуль. ВВ 102 г дымного пороха. 12-сек трубка двойного действия обр. 1891 г, то есть совмещала функции дистанционного и ударного взрывателя.

5. Картечь. Вес 6,76 кг. 102 пули весом по 50 г. Эффективная дальность стрельбы до 400 м.

6. Граната стальная мелинитовая обр. 1905 г. Вес 8 кг. ВВ 1,33-1,36 кг мелинита.

Заряд дымного пороха 1,4 кг, бездымного 0,546 кг.

Один выстрел чугунным снарядом стоил 7 руб.

Всего на 1.01.1900 г в русской армии было 3694 3,42-дм лёгких пушек (+ 30 шт. изготовлено в 1900 г.) и 678 конных пушек. К началу войны полевая артиллерия Приамурского военного округа и Квантунского укрепрайона имела 120 полевых и 12 конных орудий, плюс 146 лёгких пушек в Порт-Артуре (о численности и составе артиллерии Владивостока инфы не нашел).

4,2-дм (107-мм) батарейная пушка обр. 1877 г.

1. Чугунная граната. Вес 12,5 кг. ВВ 0,41 кг дымного пороха. Дальность стрельбы 5330 м.

2. Чугунная шрапнель. Вес 12,5 кг. ВВ 0,11 кг дымного пороха. 300-340 пуль. Дальность стрельбы с 10-сек трубкой обр. 1873 г. 2560 м, с 12-сек трубкой обр. 1880 и 1888 гг 3200 м.

3. Картечь. Вес 12,3 кг. 171 пуля.

4. Стальная граната обр. 1910 г.. Вес 12,5 кг. ВВ 1,64 кг тротила.

Заряд дымного пороза 1,84 кг, бездымного 0,793 кг.

Один выстрел чугунным снарядом стоил 8,5 руб..

Всего на 1.01.1900 г в русской армии было 946 4,2-дм батарейных пушек.

6-дм (152-мм) полевая мортира обр. 1883 г.

1. Бомба чугунная обр. 1877 г. Вес 33,3 кг. ВВ 1,53 кг дымного пороха.

2. Бомба стальная обр.  . Вес 27,4 кг. ВВ 5,43 кг дымного пороха.

3. Бомба стальная мелинитовая обр. 1895 г  . Вес 30,7 кг. ВВ 6,3 кг мелинита.

4. Шрапнель стальная. Вес 31,1 кг. ВВ 0,277 кг дымного пороха. 28-сек трубка двойного действия обр. 1896 г.

Заряды дымного пороха : полный 3,16 кг, минимальный 0,13 кг. Бездымного : полный 0,614 кг, уменьшенные 0,537; 0,461 и 0,384 кг. При стрельбе полным зарядом дальность стрельбы 3700 м.

Мортира могла стрелять снарядами от 6-ди крепостных и осадных пушек в 120 и 190 пудов (вес ствола) :

1. Бомба стальная обр. 1896 г. Вес 33,5 кг. ВВ 4,4 кг дымного крупнозернистого пороха.

2. Бомба стальная обр. 1903 г. Вес 33,2 кг. ВВ 5,19 кг мелинита.

Один выстрел стоил 31 руб..

Всего на 1.01.1904 г в русской армии было 180 6-дм полевых мортир обр. 1883 г, плюс 11 мортир было выпущено в 1904 г ( 12 шт. Круппа, 97 шт. Обуховским заводом, 82 шт. Пермским заводом http://www.archive.perm.ru/projects/articles-and-publications/1118386-manufacture-of-artillery-at-the-perm-gun-factories-in-the-1900-1913-biennium-documents-gkbu-state-ar/). В Порт-Артуре было 26 6-дм полевых мортир обр. 1883 г.

3-дм (76-мм) легкая пушка обр. 1900 г, 3-дм легкая пушка обр. 1902 г, горная пушка обр. 1904 г.

1. Шрапнель оюр. 1900 г. Вес 6,5 кг. ВВ 85 грамм дымного пороха. 260 пуль. 22-сек трубка двойного действия обр. 1900 г, то есть взрывалась либо дистанционно по времени заданного времени горения, либо при ударе. Дальность стрельбы по трубке из лёгкой пушки 5,1 км.

2. Граната обр. 1904 г. Вес 6,59 кг. ВВ 368 г мелинита.

3. Граната стальная обр. 1908 г. Вес 6.41 кг. ВВ 0,785-0,815 кг тротила. Дальность стрельбы из лёгкой пушки 8,5 км, из горной 4,2 км.

4. Чугунный снаряд взамен шрапнели. Учебный боеприпас. 22-сек трубка двойного действия обр. 1900 г. Пуль нет. ВВ 68 г дымного пороха и 34 г дымового состава (55% сурьмы и 45% магния).

5. Чугунный снаряд взамен гранаты. Учебный боеприпас, но мог применяться в бою. ВВ 179 г дымного пороха.

6. Патрон учебный. Деревянный макет патрона для обучения заряжающего.

Один выстрел шрапнелью стоил 15,5 руб.. Один выстрел гранатой стоил 10,5 руб..

К началу русско-японской войны было выпущено 2400 пушек обр. 1900 г, готовился выпуск 1902 г , а 3-дм горная еще не была принята на вооружение. К началу войны на ДВ 3-дм пушек не было. К началу боевых действий на суше маньчжурская армия успела получить 245 пушек обр. 1900 г. К концу войны в войсках на ДВ было 2086 пушек обр. 1900 г, 8 пушек обр. 1902 г. К весне 1905 г в действующую армию было отправлено 152 горные пушки обр. 1904 г, но в боях они поучаствовать не успели. Информации о применении 3-дм гранат обр. 1904 г я не нашел.

В 1906 г к пушкам введён броневой щит и панорама для стрельбы с закрытых позиций. Щит разрабатывался с 1902 г (что там разрабатывать ?), а гониометрический прицел для стрельбы с закрытой позиции был разработан немцами в период 1880 – 1890 годов .

Гониометрический прицел для стрельбы с закрытой позиции :

Для сравнения привожу данные по снарядам немецкой, французской и японской полевой артиллерии..

77-мм немецкая легкая пушка обр. 1896 г.

1. Шрапнель обр. 1896 г. Вес 6,8 кг. 300 пуль. Трубка 25-секундная двойного действия обр. 1896 г.

2. Граната стальная обр. 1896 г. Вес 6,8 кг. ВВ 0,205 кг мелинита. 25-сек трубка двойного действия. Для увеличения дальности стрельбы дистанционный взрыватель мог отключаться поворотом дистанционного кольца на нейтральной положение.

3. Шрапнель-граната обр. 1911 г. Вес 6,85 кг. 294 пули. 0,250 кг тротила. 25-сек трубка тройного действия, то есть  либо подрывала вышибной заряд шрапнели, либо подрывала в полете заряд тротила, либо при падении на землю срабатывала как ударный взрыватель . В самом начале первой мировой войны были сняты с производства.

4. Граната стальная обр. 1916 г. Вес 6,8 кг. ВВ 0,92 кг тротила (или другого ВВ). Простой ударный взрыватель. Дальность стрельбы 8,2 км.

5. Граната "С" для дальней стрельбы. Вес 5.9 кг. ВВ 600 г тротила. Взрыватель ударный. Дальность стрельбы 11 км.

Немцы начали снаряжать артиллерийские снаряды мелинитом с 1888 г., а с 1902 г - тротилом.

105-мм немецкая легкая полевая гаубица обр. 1898 г (10.5 cm Feldhaubitze 98).

 Варианты снарядов:
1.  Feldhaubitz granate 98: масса 15,8 кг, разрывной. ВВ 1,48 кг мелинита. При стрельбе этим снарядом обладала дальностью стрельбы до 6300 м.
2.  Feldhaubitz schrapnel 98: масса 12,8 кг, шрапнель. 500 пуль. ВВ 210 гр. дымного пороха. Дальность стрельбы 5600 м.
3.   Feldhaubitz granate 05: масса 15,7 кг, разрывной. Это так называемый единый снаряд или шрапнель-граната. 10,5-мм. бризантная шрапнель 1905 г. содержала 0,9 кг тротила, из которого в головной части находилось 340 г, между пулями 500 г и в детонаторе трубки 68 г пикриновой кислоты. Число пуль в шрапнели было 400, каждая пуля по 10 г, а черного пороха - 150 г. Снаряд для 10,5-см германской гаубицы имел трубки Н. Z. 05 двух типов:
- Н. Z. 05 Schr., допускавшую установку: а) на шрапнельное дистанционное действие, б) на гранатное дистанционное действие (бризантный разрыв в воздухе), в) на гранатное ударное действие с замедлением и г) на такое же действие без замедления. Трубки этого типа имели сначала деления до 5290 м, а затем-до 7000 м. Трубки с делениями до 7000 м обозначались буквами L. В. Некоторые трубки, по-видимому, приспособлялись и для других снарядов и имели различные видоизменения.
- H. Z. 05 nur Gr.- допускавшую установки: а) на гранатное-дистанционное действие с разрывом в воздухе, б) на гранатное действие на удар с замедлением и в) на такое же действие, но без замедления.
Вторая трубка представляла упрощение предыдущей, и когда немцы на основании опыта войны стали считать свой 'Einheits-geschoss 05' неэкономичным.

С принятием на вооружение единого снаряда обр. 1905 г, снаряды обр. 1898 г были сняты с производства.

С началом первой мировой войны шрапнель-граната обр. 1905 г была снята с производства и приняты на вооружение гранаты :

4. H.Gr (Haubitze Granade) 14.  Обр. 1914 г. Корпус чугунный . Вес 15,5 кг. ВВ 0,3 кг аматола. Взрыватель ударный мгновенного действия.

5. H.Gr (Haubitze Granade) 15. Обр. 1915 г. Корпус из литой стали. Вес 15,7 кг. ВВ 1,4 кг аматола. Взрыватель простой ударный или Дистанционный двойного действия (то есть дистанционно-ударный).

6. H.Schr. 16. Шрапнель обр. 1916 года. Вес 15,89 кг. ВВ 190 г дымного пороха. 448 пуль.

7. L.F.H. Gr (Lange Feldhaubitze Granade) обр. 1917 г. Корпус удлиненный штампованный из стали. Вес 15,6 кг. ВВ 2 кг аматола. Это был снаряд удлиненной формы, оснащенный либо дистанционно-ударной трубкой H.Z. 05 Gr, либо ударным взрывателем H.Z. 16. С ударным взрывателем мгновенного действия снаряд использовался для поражения живой силы на открытой местности или в укрытиях. Ударно-замедленный взрыватель использовался для поражения траншей, пулеметных гнезд, а также зданий. Он также использовался при стрельбе снарядами с рикошетом от земли, когда позволяли условия. Взрыватель дистанционного действия использовался для воздушного подрыва для поражения целей, находящихся за укрытием или на открытой местности.

8. C-Heschoss . Граната обр. 1917 г. дальнобойной формы (с вытянутой заостренной головной частью и немного суженной хвостовой). Сконструирована для длинной гаубица обр. 1916 г., но можно было стрелять и из гаубицы обр. 1898 г. Вес 15,5 кг. ВВ 1,45 кг аматола. Ударный взрыватель E.H.Z 16.

Семь переменных зарядов бездымного пороха :

- 1-й 155 грамм. Начальная скорость снаряда 170 м/с. Дальность стрельбы при угле 16 градусов 1000 м, при 40 гр - 2500 м.

- 2-й 176 грамм. Н/с 183 м/с. Д/с при 16 гр. 2400 м, при 40 гр. 2800 м.

- 3-й 197 грамм. Н/с 195 м/с. Д/с при 16 гр. 2700 м, при 40 гр. 3100 м.

- 4-й 226 грамм. Н/с 210 м/с. Д/с при 16 гр. 3000 м, при 40 гр. 3600 м.

- 5-й 267 грамм. Н/с 233 м/с. Д/с при 16 гр. 3500 м, при 40 гр. 4270 м.

- 6-й 308 грамм. Н/с 256 м/с. Д/с при 16 г. 4100 м, при 40 гр. 4900 м.

- 7-й 370 грамм. Н/с 302 м/с. Д/с при 16 гр. 4800 м, при 40 г. 6300 м.

В 1905 г был введен 8-й заряд 420 грамм бездымного пороха  . Начальная скорость снаряда 330 м/с. Дальность стрельбы при угле 16 градусов 6000 м, при 40 гр - 7000 м снарядом обр. 1905 и 1914 гг и 7200 м гранатами обр. 1915, 1916 и 1917 гг..

149,7-мм немецкая полевая тяжелая гаубица обр. 1893 г.

15 см SFH 93 - тяжелая немецкая гаубица. SFH 93 15 см была спроектирована фирмой Krupp и принята на вооружение в 1893 году. Спроектирована с учетом уроков франко-прусской и русско-турецкой войн, где полевые орудия с легкими снарядами и отлогой траекторией оказались слабыми для разрушения даже полевых укреплений. До снятия с производства в 1903 г было выпущено 870 гаубиц.

Снаряды :

1. 15cm Gr. 83 обр. 1883 года. Масса снаряда 39 кг, корпус снаряда стальной. Взрывчатое вещество (ВВ) 5 890 грамм черного пороха.
2. 15cm Gr. 88 обр. 1888 года. Масса снаряда 42 кг, корпус чугунный. ВВ 1500 грамм мелинита. Мелинит ( Grf. 88 / Granatfüllung 88 ) был принят на вооружение в Германии в 1888 году.
3. 15cm Gr. 96 обр. 1896 года. Масса снаряда 39,3 кг, корпус стальной. ВВ 7 300 г мелинита.
4. 15cm Gr. 04 обр. 1904 года. Масса снаряда 40,5 кг, корпус стальной. ВВ 4 730 грамм тротила. Тротил ( Fp 02. = Füllpulver 02 ) был принят на вооружение в Германии в 1902 году.
5. 15cm Gr. 12 обр. 1912 года. Масса снаряда 42 кг, корпус стальной. ВВ 6 100 грамм мелинита. При взрыве дает около 1000 осколков весом свыше 5 грамм.
6. 15cm Gr. 12 n/A = neuer Art обр. 1912 года нового образца. Отличается от предыдущего суррогатным ВВ.
7. 15cm Gr. 12 verst. = verstärkt . Масса снаряда 40,5 кг, корпус стальной. ВВ 4 500 грамм Fp. 55/45 ( Füllpulver ) амматола.
8. 15cm Gr. 14 обр. 1914 года. Масса снаряда 42 кг, корпус чугунный. ВВ 2 300 грамм. При взрыве образует более 1000 осколков массой св. 5 грамм и около 3000 осколков массой менее 5 грамм.
9. 15 см Gr. 14 A обр. 1914 года. Масса снаряда 42 кг, корпус чугунный. ВВ 1500 грамм. Очень сильное осколочное действие.

Кроме того гаубицы могли стрелять пушечными снарядами (15cm C/72 и 15cm C/92) :

1. Фугасный чугунный снаряд - 40 кг (88 фунтов), 2,5 кг черного пороха .
2. Шрапнель 1892 г - 40 кг (88 фунтов) с 900 шариками.
3. Шрапнель М1914 - 40 кг (88 фунтов) с 1225 шариками.
4. Фугасный - 40 кг (88 фунтов) 8,85 кг Amatol .
5. Фугасный - 40 кг (88 фунтов) 8,85 кг TNT .

Дальность стрельбы шрапнелью максимальная: 5700 м (6200 ярдов)
Максимальная дальность стрельбы фугасным снарядом: 6000 м.

75-мм французская лёгкая пушка обр. 1897 г.

1. Граната чугунная обр. 1897 г. Вес 7,2 кг. ВВ 0,17 кг дымного пороха. 24-сек трубка двойного действия.

2. Шрапнель. Вес 7,24 кг. 261 пуля. ВВ 110 г дымного пороха. 24-сек трубка двойного действия.

3. Граната стальная обр. 1900 г. Вес 5,315 кг. ВВ 0,830 кг мелинита (с началом ПМВ 0,695 кг мелинита). Два взрывателя ударного действия : мгновенного действия и с задержкой на 0,05 сек (вкручивали перед выстрелом). Второй был основным. Он пробивал стены домов и взрывался внутри, при стрельбе же по открыто расположенной живой силе стреляли на рикошет, тогда снаряд, ударившись о землю, рикошетил и взрывался на высоте около 1 м над землей. Дальность стрельбы 6,8 км.

4. Шрапнель-граната. Вес 7,24 кг. 290 пуль. ВВ 0,44 кг дымного пороха. 24-сек трубка двойного действия.

5. Чугунная граната. Вес 7,2 кг. ВВ 0,285 кг. Ударный взрыватель мгновенного действия. Дальность стрельбы при заглублении станины лафета 9,8 км. Выпуск начат в начале ПМВ.

6. Стальная граната "D" обр. 1916 г. Вес 7,2 кг. ВВ 0,285 кг. В одних источниках пишут, что это бронебойная граната (хотя что ей пробивать ?), в других, что это дальнобойная, летевшая при заглублении станины лафета на 11 км.

Французы начали снаряжать артиллерийские снаряды мелинитом с 1888 г, с 1912 г - ещё и тротилом.

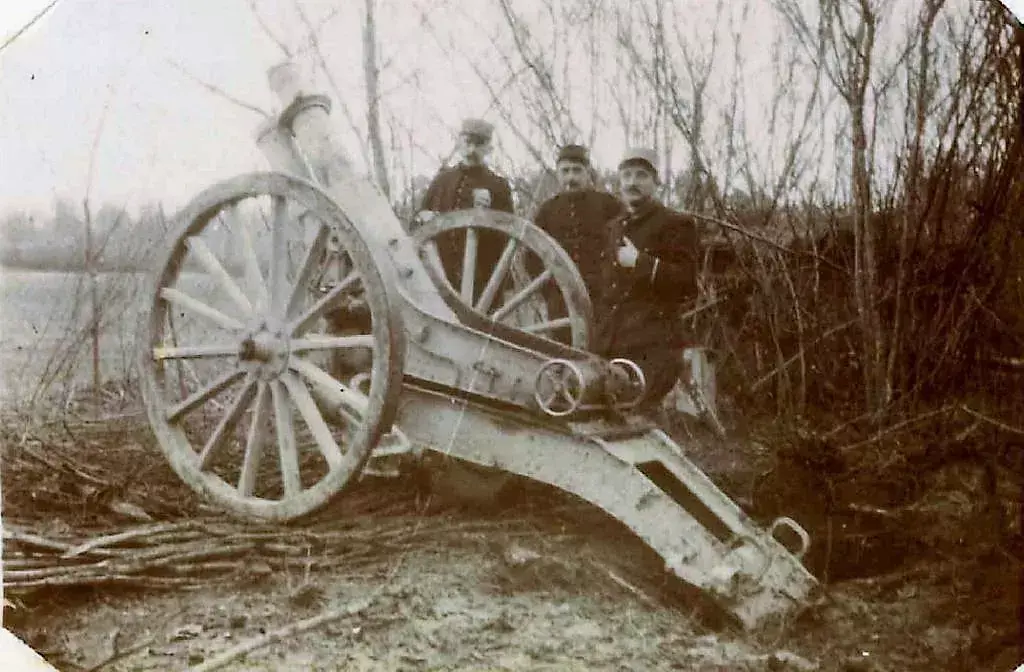

120-мм французская осадная гаубица Obusier de 120 mm C modèle 1890.

Obusier de 120 mm C modèle 1890 - французская гаубица, разработанная капитаном Луи Анри Огюстом Баке и использовавшаяся французской армией во время Первой мировой войны. Это была одна из первых современных гаубиц, оснащенных противооткатными устройствами.

Она была принята на вооружение в 1890 году и предназначалась для полков тяжелой полевой артиллерии (artillerie lourde de campagne) и артиллерийских полков (régiment d'artillerie à pied) системы крепостей Серэ-де-Ривьер.

Масса в боевом положении - 1475 кг. Длина ствола - 1,7 м (14 калибров). Расчет - 5 человек.. Заряжание: раздельное картузное. Масса снаряда:  20 кг. Скорострельность - 2 выстр/мин. Начальная скорость снаряда - 284 м/с. Максимальная дальность стрельбы - 5800 м. До 1914 года изготовлено 90 штук.

75-мм японская легкая пушка обр. 1898 г. и 75-мм горная пушка обр. 1898 г.

1. Шрапнель. Вес 6 кг. 234 пули. ВВ 0,072 кг дымного пороха. 19-сек трубка двойного действия. Дальность стрельбы из легкой пушки 4,9 км, из горной 3,6 км.

2 Граната стальная. Вес 6 кг. ВВ 0,8 кг мелинита. Дальность стрельбы из легкой пушки 6,5 км, из горной 4,3 км.

Японцы имели 620 шт. 75-мм лёгких полевых пушек Арисака обр. 1898 года. В боях участвовало 216 шт. 75-мм горных орудий обр. 1898 г..

120-мм японская лёгкая полевая гаубица обр. 1898 г.

 Фактически гаубица Круппа обр. 1892 года. 32 штуки. Все гаубицы импортные. Входили в состав  2 артбригад; каждая бригада включала в себя 3 полевых артиллерийских полка и один тяжелый артполк. Армейские полевые полки по составу соответствовали дивизионным, а тяжелый артполк включал в себя пять 4-орудийных гаубичных батарей (всего 20 гаубиц). Таким образом, кроме артиллерии, находившейся в дивизиях, японское армейское командование располагало еще собственным резервом из 216 полевых орудий и 40 гаубиц (очевидно недостающие 8 шт. были 150-мм гаубицами Круппа). Все японские орудия были приспособлены для стрельбы зарядами с бездымным порохом. В ходе войны Крупп поставил Японии еще 20 шт. 120-мм гаубиц обр. 1892 г.

Снаряды :

1. Чугунная бомба. Вес : снаряда 20 кг : взрывчатое вещество (ВВ) 1.5 кг черного пороха ; длина снаряда : 3.1 калибра; дальность стрельбы макс. : 6000 м. Применялась для учебных стрельб и для пристрелки.

2. Стальная бомба ; вес : снаряда 20 кг : ВВ 2,1 кг мелинита ; длина снаряда : 4 калибра.

3. Стальная бомба ; вес 21 кг ; ВВ 3,9 кг мелинита.

4. Шрапнель ; вес : снаряда 20 кг : вышибной заряд 200 г черного пороха; 460 круглых пуль по 16 г ; дальность стрельбы макс. : 6000 м..

150-мм японская тяжёлая полевая гаубица обр. 1898 г. Фактически это гаубица Круппа обр. 1893 года. 18 шт . Все импортные. Описаны выше. В ходе войны Крупп поставил Японии еще 24 шт. 150-мм гаубиц обр. 1893 г..

Кроме того у японцев были 2 шт. 105-мм немецкие гаубицы обр. 1898 г.. Описаны выше.

Японские 87-мм и 150-мм мортиры.

При осаде Порт-Артура японцы применили двадцать четыре 3,5-дюймовых и семьдесят две 6-дюймовые мортиры (http://www.xliby.ru/istorija/japonija_nezavershennoe_sopernichestvo/p14.php). Очевидно это были захваченные у китайцев в ходе японо-китайской войны 1894-95 гг орудия производства Круппа, но могли быть японские 150-мм мортиры обр. 1887 г.

"87 мм мортира" - 8,7 cм мортира Круппа С/80 L/7, данных по этой мортире я не нашел, но есть данные русской 87 мм траншейной мортиры обр. 1895 г. (принятой на вооружение, но не запущенной в производство): калибр - 87 мм, длина ствола - 607 мм, вес ствола - 90,1 кг., вес мортиры с лафетом - 231 кг. Стреляла чугунной гранатой весом 6,65 кг на дальность до 2690 м.

15 см мортира Круппа С/80 L/6,4. Калибр - 149,1 мм, длинна ствола - около 950 мм, вес ствола - около 336 кг, вес лафета - 418 кг, вес платформы - 590 кг, начальная скорость снаряда весом 30 кг равна 200 м/с, углы наведения по вертикали - от +15° до +60°, предельная дальность полета снаряда - до 3,5 км. Применяемые снаряды очевидно аналогичны снарядам русской 6-дм лёгкой полевой мортиры (рассмотрены выше), так как оба орудия - разработка Круппа.

15-см полевая мортира обр.1887г., номинально 150-мм (149,1)

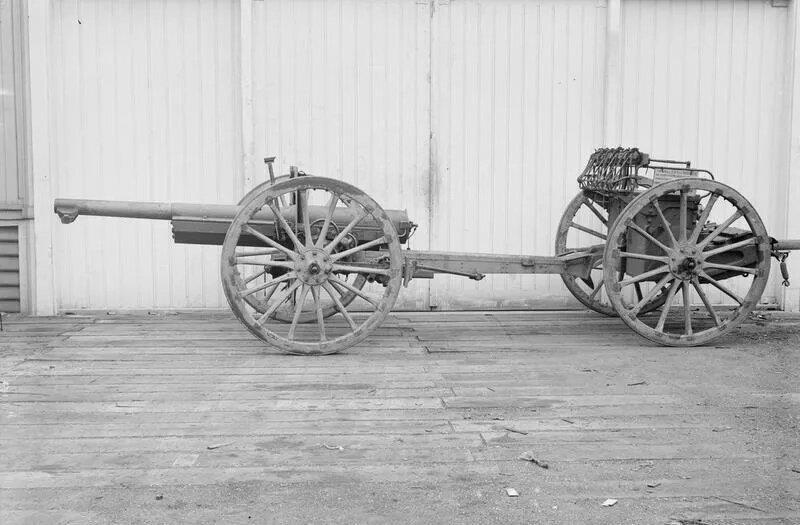

На фото мортира в походном положении правда без передка. В боевом положении укладывалась платформой на грунт, причем как правило в небольшой котлован (на высоту платформы).

Угол возвышения (ВН) 0 ... +66 градусов. Вес в боевом положении : 1.474 т, дальность стрельбы до 4,750 м
Импорт из Германии. Количество: не указано. Орудие доработано из немецкого аналога С/80 L/6,4 (Крупп) с целью повысить дальность стрельбы. Каким образом удалось увеличить дальность стрельбы на 1/3 , лишь незначительно увеличив вес ? Ну дальность стрельбы увеличили несомненно увеличением полного заряда пороха. А вес орудия остался практически прежним : во-первых в сталь стали добавлять никель (немцы), что позволило изготавливать более прочные стволы ; во-вторых полным зарядом стреляли с углом возвышения не менее 30 градусов, чтобы при выстреле орудие не переворачивалось; а в-третьих вес вероятно указан без платформы, только вес ствола и станка. По другим источникам эти мортиры были с бронзовым стволом японского производства, но тогда дальность стрельбы должна быть не более 4 км, а 1,474 т - вес одного ствола (в боевом положении около 3 т, в походном около 4 тонн, то есть примерно как русская медная мортира обр. 1867 г).

Кроме того в резерве японцы имели полевые и горные пушки обр. 1883 г. Стволы бронзовые, замок клиновой Круппа, заряжание картузное.

7,5-см полевое орудие обр. 1883г.

Калибр 75мм
Длина ствола: 1.78 м (24 клб)
Угол возвышения (ВН) -7 ... +19 градусов
Вес снаряда: 4.28 кг, начальная скорость 422 м/с
Вес в боевом положении: 0.69 т, дальность до 5,000 м
Количество: не указано.

7-см горное орудие обр. 1883г.

Калибр 75мм
Длина ствола: 1.00 м (13,3 клб)
Угол возвышения (ВН) -10 ... +21 градусов
Вес снаряда: 4.28 кг, начальная скорость 255 м/с
Вес в боевом положении: 0.256 т, дальность до 3,000 м
Количество: не указано.

75-мм снаряды полевой и горной пушки обр. 1883 г.

1. Кольцевая граната (внутри корпуса снаряда стопка чугунных колец для увеличения количества осколков): вес 4,28 кг, заряд взрывчатого вещества 100 г черного пороха, ударный взрыватель, с 10 вставленными чугунными кольцами для усиления осколочного действия.

2. Одностенная чугунная граната. Вес 4,28 кг. ВВ 170 грамм дымного пороха.

3. Шрапнель : вес 4,28 кг, 110 свинцовых шариков по 15 г каждый, в нижней части снаряда находится вышибной заряд 55 г черного пороха , взрыватель ударно-дистанционный, время горения 10 с.

4. Картечь. Масса картечного выстрела - 3,5 кг (включая 48 свинцовых пуль по 50 г).

***

История взрывчатых веществ (ВВ).

1. Мелинит.

В 1771 году Питер Вульф получил тринитрофенол действием азотной кислоты на природный краситель индиго.  В 1842 году установил Лоран получил мелинит нитрованием фенола. В 1869 году метод получения мелинита был усовершенствован Шмидтом и Глутцем. Длительное время мелинит использовался как жёлтый краситель для шерсти и шёлка и не считался взрывоопасным веществом, хотя взрывчатые свойства пикратов были обнаружены ещё в 1799 году Велтером. В 1887 г мелинит приняли для снаряжения артиллерийских снарядов во Франции, в 1888 г в Великобритании и Германии.

В России с конца лета 1889 г. мелинитом стал заниматься штабс-капитан С. В. Панпушко. В основном его работа была направлена на выработку бронебойного снаряда для 6-дюймовой пушки образца 1877 г. весом в 190 пудов. В 1891 г. он начал заниматься фугасным снарядом для 42-линейной пушки. Гибель Панпушко при взрыве 28 ноября 1891 г. прервала работы да конца апреля 1892 г., когда на его место был назначен штабс-капитан П. О. Гельфрейх.

Гельфрейх решил вместо 6-дюймового снаряда заняться 87-мм снарядом для легких полевых пушек. В сентябре-декабре 1892 г. была испытана стрельбой первая партия из 50 снарядов, снаряженных по способу Гельфрейха, с 12 июня до 27 июля 1892 г. — вторая партия из 270 снарядов.

Первоначально мелинит импортировался из Франции. Но в 1895 г. на Охте в Петербурге был построен специальный Мелинитовый завод производительностью до 10 тыс. пудов (163,8 т) в год. В следующем году он начал выдавать продукцию.

21 января 1895 г. последовало Высочайшее повеление о введении в крепостной и осадной артиллерии и для 6-дюймовых полевых мортир мелинитовых снарядов. Первые партии 6-дюймовых мелинитовых бомб общим количеством 5699 штук были снаряжены в мелинитовом отделе Охтинских заводов в 1897 г.

На 1898 г. в наряд заводу было дано снаряжение 11-дюймовых бомб. В отличие от 6-дюймовых снарядов, где мелинит под давлением заливался непосредственно в полость снаряда, для 9-дюймовых и 11-дюймовых бомб применялось футлярное заряжание, то есть мелинит заливался в латунный футляр, который затем вставлялся в снаряд.

18 августа 1901 г. во время приемных испытаний партии 11-дюймовых палубобойных бомб на Главном артиллерийском полигоне взорвалась мортира. Дальнейшие испытания 9-дюймовых и 11-дюймовых бомб были немедленно прекращены, мелинит в этих снарядах временно заменен пироксилином, футлярное заряжание в феврале 1902 г. отменено, около 7 тысяч имевшихся футляров распилены, а мелинит из них после очистки направлен на снаряжение 6-дюймовых бомб.

Поскольку на заводе имелся значительный запас мелинита (около 12 тыс. пудов, плюс 5 тыс. пудов получили от разрядки футляров), в 1902–1903 гг. мелинит не производился.

Таким образом, до русско-японской войны на вооружение поступали только 6-дюймовые мелинитовые снаряды. Первая партия в 10 тыс. штук была отправлена в войска в 1899 г. и распределилась между осадными парками и крепостями на заладной границе. Первыми прибыли 600 бомб в Брест-Литовскую крепость в ноябре 1899 г. В дальнейшем 6-дюймовые бомбы направлялись в подавляющем большинстве именно в крепости Варшавского и Виленского округов. С 1901 г. началось снабжение Владивостока и Порт-Артура, с 1903 г. — Киевского и Кавказского военных округов, с декабря 1904 г. крепостей на Черном и Балтийском морях, с 1908 г. — укреплений в Туркестанском военном округе.

С 1902 г. наряду с мортирными бомбами в крепости и осадные парки поступают 6-дюймовые бомбы, снаряженные мелинитом, для пушек образца 1877 г. в 120 пудов, которые с 1904 г. признаются годными, и для пушек в 190 пудов.

К  началу войны в Порт-Артуре имелось примерно 3100 мелинитовых снарядов и 3150 пироксилиновых снарядов.

2. Пироксилин.

В 1832 году химик Бракконо синтезировал пироксилин. Работы продолжил в 1862 году англичанин Фридрих Абель, которому в 1868 году удалось получить прессованный пироксилин. В 1880 г Менделеев нашел безопасный метод сушки пироксилина спиртом. При влажности  ниже 3%, пироксилин «пересыхает» и начинает разлагаться. При влажности 5−7% пироксилин охотно взрывается от стандартного капсюля-детонатора №8, при 10−30% для взрыва требуется промежуточный детонатор — шашка из пироксилина, имеющего влажность 5−7%. При влажности около 50% и более он полностью теряет взрывные свойства. Стандартной влажностью для снаряжения снарядов была влажность 18%, детонаторов 5-7%.

В Англии первый пироксилиновый завод был построен в 1865 году, во Франции — в 1877 году, в Германии — в 1881 году.

В России пироксилин был принят морским и военным ведомствами в 1875–1876 годах. Первый пироксилиновый завод был построен в 1891 году.

3. Тротил.

Тринитротолуол был получен в 1863 году немецким химиком Вильбрандом. В 1891 году в Германии началось промышленное производство тротила. С 1902 года в германской армии начали использовать боеприпасы, снаряжённые тротилом вместо мелинита. В России промышленное производство тротила началось в 1909 году на Охтинском заводе по немецкой технологии.

4. Тетрил.

Впервые был получен в 1877 г. Начал использоваться в качестве вторичного заряда в капсюлях-детонаторах и прочих средств подрыва с 1906 г в Германии. В России и Англии – с 1910 г.

5. Гексоген.

Циклотриметилентринитрамин был впервые синтезирован в 1897 году в Германии. Несмотря на то, что это было сделано специалистом прусского военного ведомства — инженером и химиком Ленце, в качестве основного потенциального предназначения этого вещества рассматривалась медицинское. Вещество обладало сходными свойствами с уротропином, который использовался как антисептик и препарат для лечения инфекций мочевыводящих путей.

В дальнейшем над улучшением лекарственных свойств циклотриметилентринитрамина начал работать другой германский химик — Геннинг, запатентовавший это вещество в 1899 году как динитрат уротропина. Ввиду своей сильной ядовитости медицинских перспектив новое вещество не получило и надолго оказалось забытым.

Но в 1920 году ситуация резко изменилась стараниями немецкого химика Герца. Исследуя циклотриметилентринитрамин, этот учёный смог обнаружить более эффективное направление его применения — в качестве взрывчатки, существенно превосходящей тротил.

По сравнению с тротилом у гексогена почти в 1,3 раза выше скорость распространения ударной волны в заряде (детонации) и в 1,7 раза выше мощность взрыва.

6. ТЭН.

Впервые был получен в Германии в 1894 г. Интерес как к мощному ВВ был проявлен после 1-й мировой войны, ограниченно производился в 20-е и 30-е годы XX века. Крупномасштабное промышленное производство началось незадолго до 2-й мировой войны, когда ацетальдегид и формальдегид стали доступными и дешевыми. Больше всего производился в Германии. В СССР промышленно начал изготавливаться в 1940 г. К концу второй мировой войны и после начал вытесняться из смесей более стойким и безопасным гексогеном. Применялся для снаряжения капсюлей-детонаторов (вторичный заряд), промежуточных детонаторов, детонирующих шнуров, в боеприпасах в смесях и сплавах с флегматизаторами, пластификаторами (ПВВ), тротилом (пентолит), алюминием и т. п., а также в медицине. Однако ТЭН не теряет важности в тех случаях, когда необходимо обеспечить малый критический диаметр (промышленные и военные детонаторы, детонирующие шнуры, промышленные пластичные ВВ и др.). Компонент взрывчатых пенопластов, использующихся для взрывной сварки и штамповки.
