Гвардейские танковые полки прорыва.
Автор: Алексей ДягилевГвардейские танковые полки прорыва.
С чего же всё начиналось?

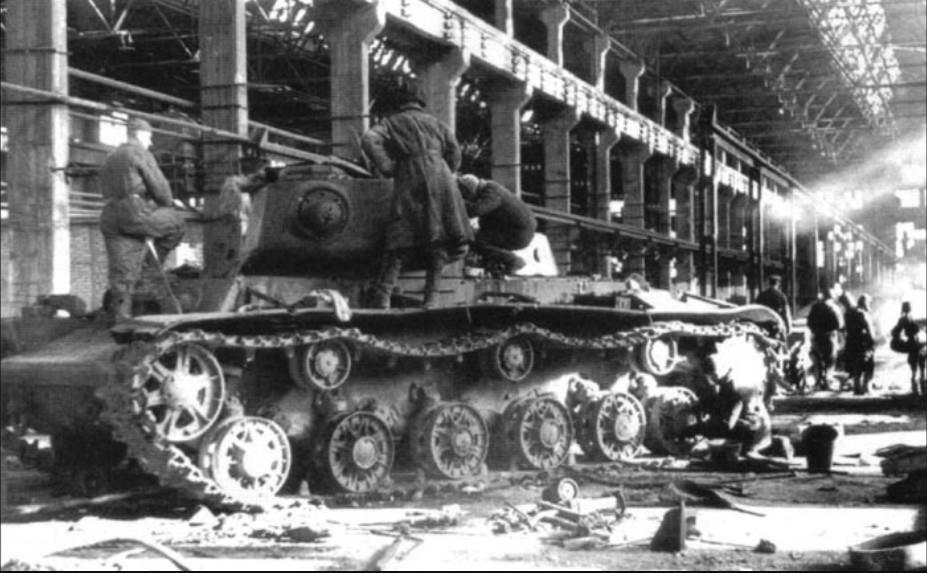

Производство КВ-1С
Производство KB-1С началось еще в августе до его официального принятия на вооружение. Причем из-за того, что завод выпускал танки трех типов - КВ-1, KB-1С и Т-34 - возникли проблемы с изготовлением коробок перемены передач. Так, в начале июля директор ЧКЗ Махонин и главный конструктор Котин в своем письме на имя наркома танковой промышленности Зальцмана сообщали следующее: "При создавшейся производственной программе на заводе ввод новой восьмискоростной коробки перемены передач вызовет ряд осложнений в производстве, так как на участках цеха завода будут параллельно изготавливаться детали трех коробок перемены передач: KB нормальная, восьмискоростная и коробка машины Т-34. Учитывая:
а) что в условиях уменьшенного выпуска в армию танков KB эксплуатация нового типа КПП вызовет осложнения с запчастями;
б) что проведенные заводом меры по упрочнению старой КПП дадут еще лучшие результаты в условиях танка с новым корпусом и пониженным до 42,5 т весом, на новую машину KB-1С завод предлагает ставить:
а) облегченный корпус и башню с командирской башенкой;
б) новый радиатор (водяной и масляный);
в) новый тип вентилятора большой мощности;
г) старую коробку перемены передач.
В июле завод выпустит 100 танков KB и 50 танков KB-1С со старой коробкой передач (КВ-1М). В августе будем выпускать только танки КВ-1М".
В течение июля ЧКЗ изготовил 52 танка KB-1С, но неизвестно какую часть из них составляли KB-1M со старой коробкой передач. 13 июля по распоряжению директора завода "в августе месяце из общего количества KB - 150 штук - 30 штук должны выпускаться со старой коробкой скоростей, а остальные 120 штук с новой КПП". Общее количество KB-1M, изготовленных на ЧКЗ неизвестно, однако судя по документам их выпустили около 20 машин. Причем на части из них ставили старую ходовую часть - катки и гусеницы от КВ-1.
При этом масса танков составляла 43 - 44 т. Производство полноценных KB-1С началось в сентябре. 20 сентября постановлением ГКО № 2323 сс Челябинскому Кировскому заводу предписывались выпускать танки KB-1С с дополнительными топливными баками и увеличенным до 114 выстрелов боекомплектом (первоначально на KB-1С имелось 90 снарядов). В связи с этим увеличилась до 43,4 т и масса танка. Это увеличение, согласно доклада Махонина и Котина произошло за счет:
1. Четырех дополнительных бачков с креплением, для топлива - 104 кг.
2. Одного дополнительного бачка с креплением, для масла - 26 кг.
3. Дополнительной пулеметной укладки - 4 кг.
4. Дополнительной снарядной укладки - 19 кг.
5. Дополнительного запаса топлива, 400 литров - 350 кг.
6. Дополнительного запаса масла, 100 литров - 90 кг.
7. 24-х дополнительных 76-мм снарядов - 230 кг.
8. Семи дополнительных пулеметных магазинов к ДТ- 23 кг.
9. Ящиков для ЗИПа и т.д. - 54 кг.
Итого: 900 кг.
В сентябре 1942 года завод изготовил 180 KB-1С, после чего их выпуск стал снижаться. С I квартала 1943 года предполагалось установить на KB-1С командирскую башенку новой конструкции, перископы MK-IV, введение изменений в систему смазки и охлаждения двигателя, а также ЗИП. Но к этому времени стало ясно, что танки KB-1С уже не удовлетворяют требованиям, предъявляемым к тяжелым танкам прорыва, поэтому работы по совершенствованию машины свернули, а в августе 1943 года выпустив 1085 танков, производство KB-1С прекратили. Все силы ЧКЗ и завода № 100 были брошены на разработку нового тяжелого танка ИС.
В октябре 1942 г. был разработан и утвержден штат № 010/267 отдельного гвардейского танкового полка прорыва в составе 21 танка КВ-1С, численностью 214 человек или английских тяжелых танков MK.IV «Черчилль», численностью 206 человек.
В результате уже в ноябре 1942 года было сформировано 15 полков прорыва на танках КВ-1с и 4 на "Черчиллях".
А первые Гвардейские танковые полки прорыва пошли в бой в конце 1942 года под Сталинградом.

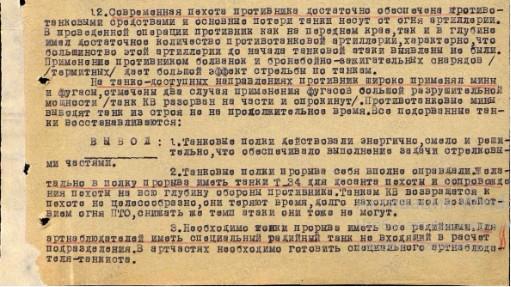

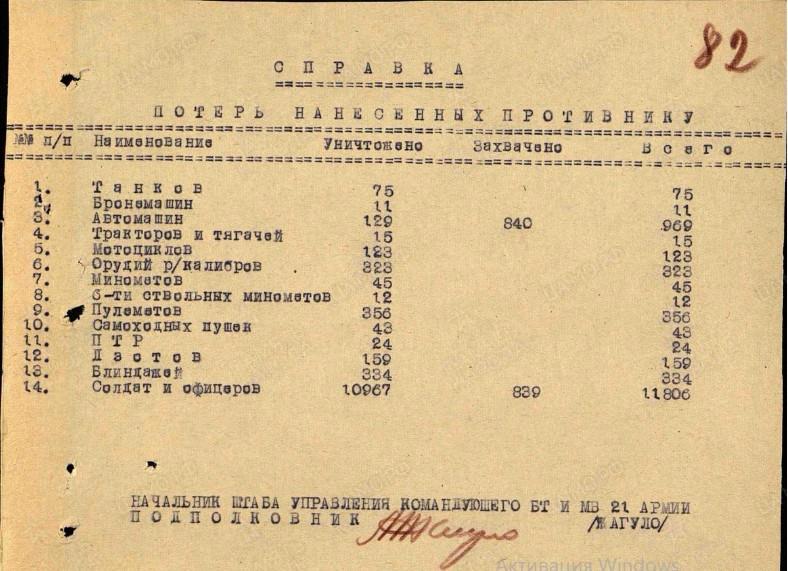

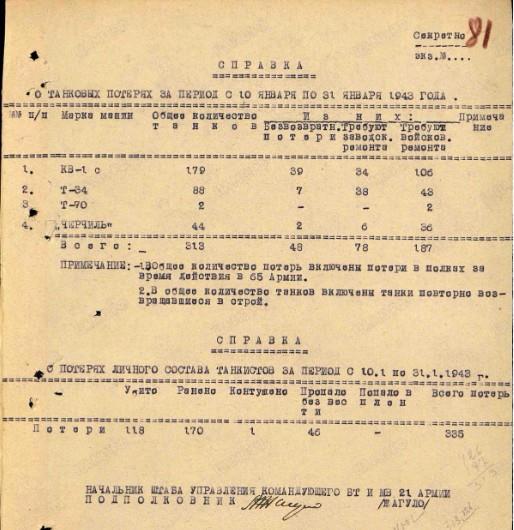

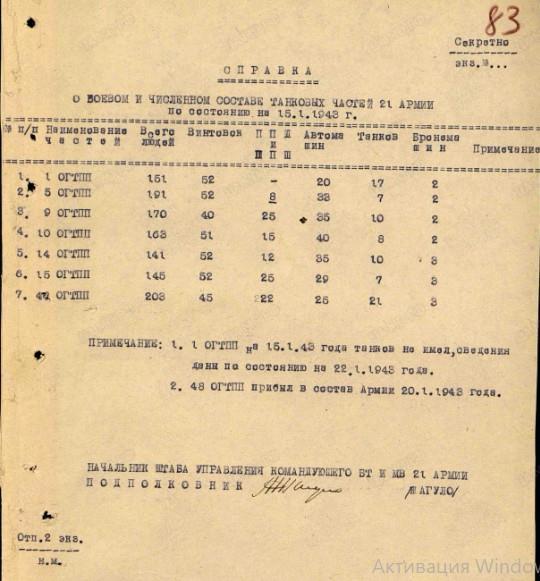

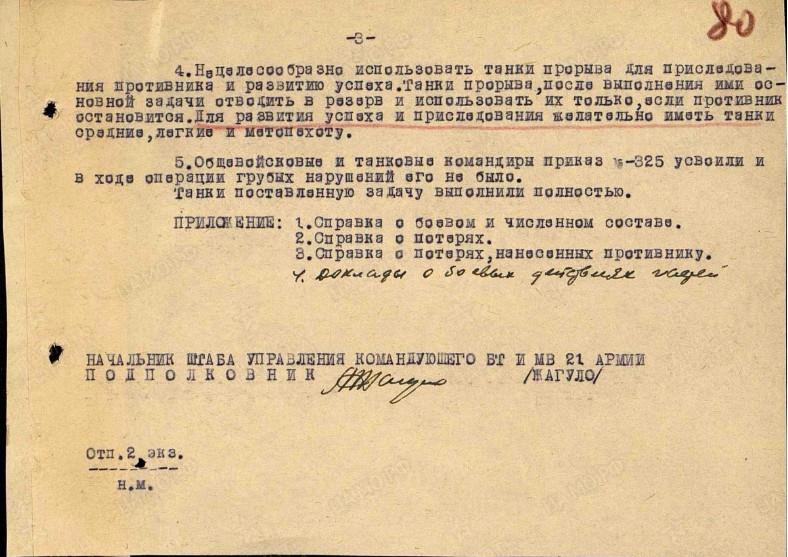

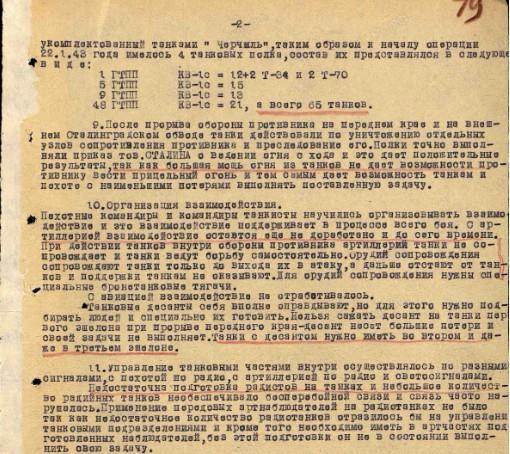

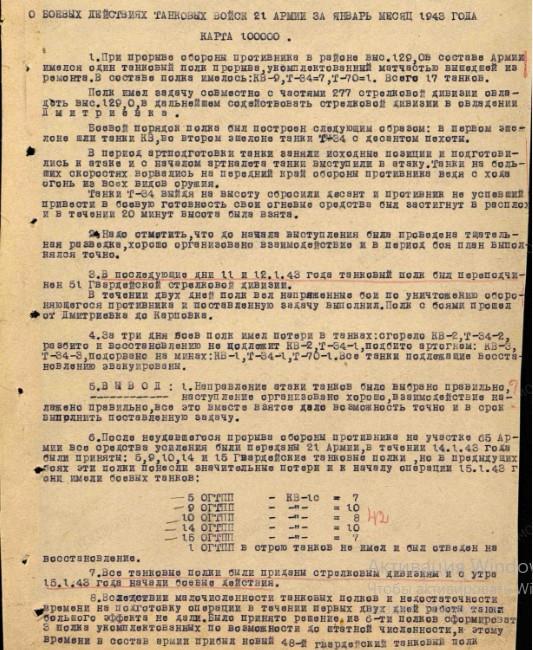

Доклад о боевых действиях танковых войск
Описывает период с 10.01.1943 по 31.01.1943 г.
Отчеты о боевых действиях. Дата создания документа: 25.02.1943 г.
Страница 1
Страница 39
Доклад
Страница 40
Страница 41
Страница 42
Страница 43
Страница 44
От автора. Судя по этому документу, из 6 полков сделали 3, вопрос - нахрена? В результате количество снова перешло в "качество", причём очень быстро и от каждого полка осталась одна рота, состоящая максимум из 5 танков. Только теперь этих рот осталось три, а могло быть шесть. По штату в полку было всего две ремлетучки и быстро отремонтировать несколько танков, ремонтники просто технически не могли, как ни старались. Тем более некоторые вышестоящие мудаки-командиры времени на приведение полка в порядок попросту не давали. Например комдив 51-й Гвардейской стрелковой дивизии своим самодурством и тупорылостью угробил ни один приданный полк прорыва. Как количество переходило в "качество", а из целого полка получалась целая рота, видно на примере 48 отдельного Гвардейского танкового полка прорыва.

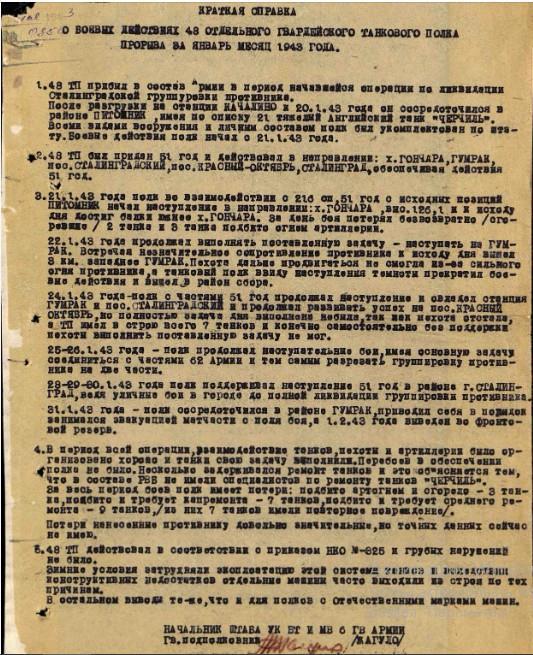

Краткая справка о боевых действиях 48 гв. отпп
Описывает период с 01.01.1943 по 31.01.1943 г.
Справки. Дата создания документа: 31.01.1943 г.
Архив: ЦАМО, Фонд: 335, Опись: 5113, Дело: 234_Т1, Лист начала документа в деле: 178
Авторы документа: гв. подполковник Жагуло
Описывает боевую операцию: нет данных
От автора. Кстати, насчёт ремонта. В жидкостную систему охлаждения двигателя танка КВ-1с входили: два радиатора секционного типа, водяной насос центробежного типа, расширительный бак, паровоздушный клапан, трубопроводы, термометр, двухступенчатый вентилятор осевого типа и два кармана воздухопритока, располагавшиеся вдоль бортов корпуса танка. Суммарная охлаждающая поверхность двух радиаторов достигала 46 м2. Общая емкость системы охлаждения составляла 140 л.
А с антифризом в Красной Армии как-то не заладилось, его или не было вообще или он использовался не совсем по прямому назначению. Поэтому охлаждающей жидкостью была вода, которая имеет свойство замерзать при минусовых температурах, особливо зимой. У подбитого танка мотор не работает, естественно со временем вода замерзает, и всей системе охлаждения приходит пиздец. Ещё одна головная боль для ремонтников.
Раз уж зашла речь про танки имени товарища Черчилля, то напишу и про них.

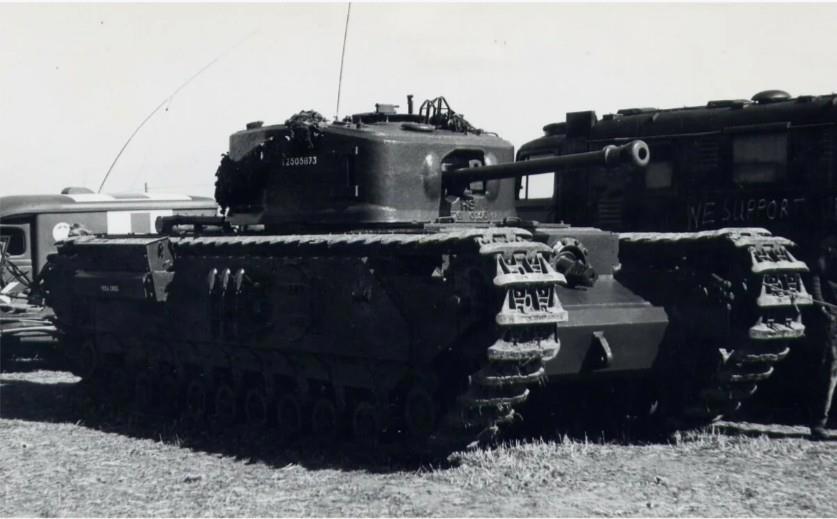

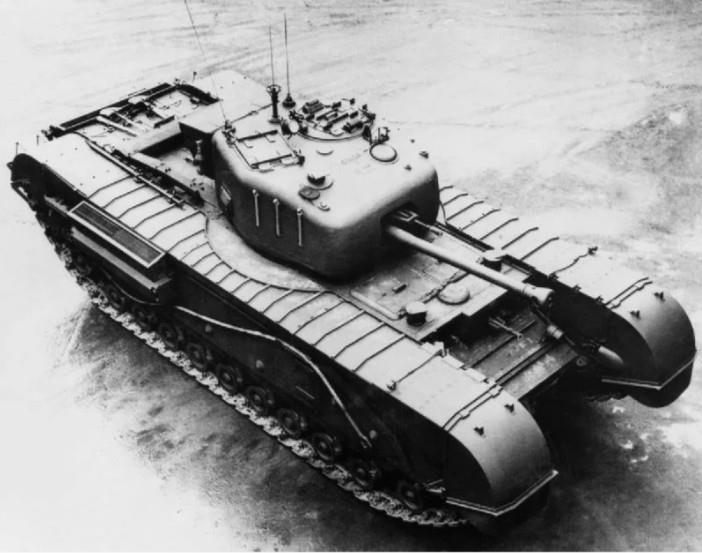

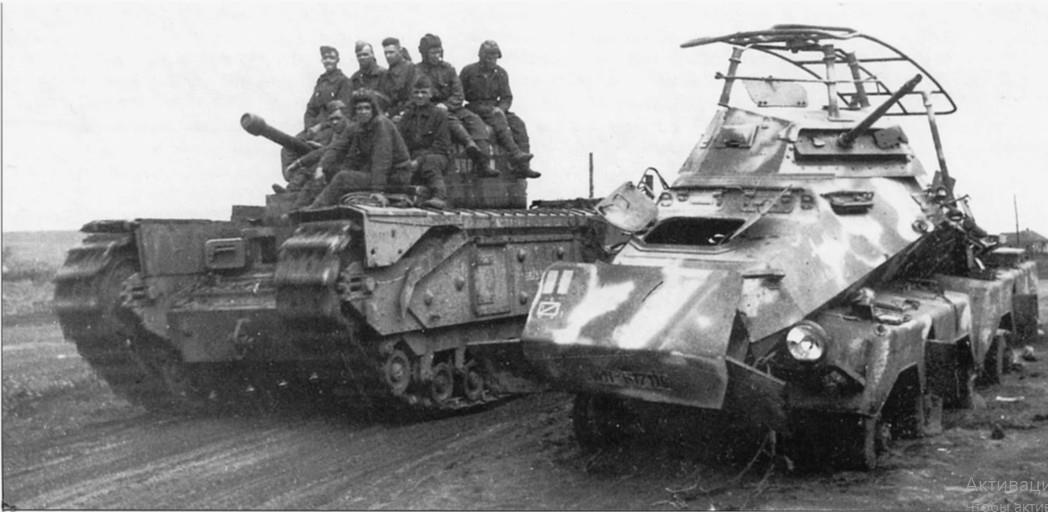

Танк Mk IV «Черчилль».
История создания
История тяжелого пехотного танка «Черчилль» началась в сентябре 1939 года, когда в генеральном штабе британской армии разработали техническое задание на танк А.20, которым собирались заменить уже находившийся в серийном производстве и поступавший в войска тяжелый пехотный танк Мк II «Матильда» (А.12). Потребность в новой, еще более мощной боевой машине была вполне объяснима. Разгоралась Вторая мировая война, британские войска вновь отправились на континент и на их пути вновь вставали ощетинившиеся стволами орудий укрепления «Линии Зигфрида». Достаточно ознакомиться с техзаданием на А.20, чтобы понять, что страх перед позиционной войной с Германией был у английского военного руководства уже генетическим.
Итак, предполагалось, что новая боевая машина будет иметь лобовую броню не менее 60 мм, что обеспечит ей защиту от 37-мм немецких противотанковых орудий, и будет развивать скорость около 16 км/ч. Вооружение — две 2-фунтовые пушки и спаренные с ними пулеметы Besa — планировалось разместить в спонсонах по бортам танка. Наконец, для более эффективного преодоления вертикальных препятствий гусеница должна была охватывать корпус машины. По совокупности всех этих характеристик получился танк... периода Первой мировой войны, выполненный на более высоком (все-таки 20 лет прошло!) техническом уровне.
Справедливости ради, надо отметить, что существовали и другие варианты вооружения, отличавшиеся от изложенного как калибром, так и размещением орудий. Впрочем, альтернативу спонсонам разработчики тех-задания видели только в установке одного орудия в башне, а другого — в лобовом листе корпуса (по примеру французского тяжелого танка B1bis).
В итоге контракт на окончательную разработку проекта и постройку четырех прототипов заключили в декабре 1939 года с Вулвичским Королевским арсеналом и фирмой Harland and Wolff Ltd. из Белфаста. В качестве силовой установки предполагалось использовать либо 300-сильный дизель, либо новый 12-цилиндровый бензиновый мотор Meadows. Что касается трансмиссии, то альтернативы конструкции доктора Х.Е.Меррита не было. Первый прототип без башни и вооружения был готов к середине 1940 года. Уже пробные испытания на полигоне не могли не вызвать пессимизма. Двигатель Meadows DAV не развивал требуемой мощности, нечетко работала трансмиссия и, что самое главное, никаких перспектив по модернизации у них не было, поскольку после установки башни и вооружения масса танка достигла бы 37,5 т, вместо 32 по техзаданию.
И тут, как нельзя кстати, фирма Vauxhall Motors предложила для нового танка свой 12-цилиндровый двигатель Bedford мощностью 350 л.с., представлявший собой два спаренных хорошо отработанных в производстве и эксплуатации одноименных 6-цилиндровых автомобильных мотора. Идея понравилась, и заказ передали на Vauxhall вместе с двумя полуготовыми прототипами А.20. Два других не стали строить вообще. Работа над новым прототипом, получившим индекс А.22, велась быстрыми темпами, чертежи поступали в цеха буквально с чертежной доски. Это бып июль 1940-го, шла «Битва за Британию», немцы готовились к броску через Ла-Манш. Прототип А.22 изготовили осенью, а его испытания продолжались до конца года. Первые же 14 серийных танков, получивших армейское обозначение Мк IV, покинули цеха Vauxhall Motors лишь в июне 1941-го. Новую боевую машину назвали «Черчилль», — в честь премьер-министра Великобритании.
Еще в ходе проектирования танка начала складываться так называемая «Производственная группа танка «Черчилль» (Churchill Tank Production Group), в которую, помимо генподрядчика — компании Vauxhall Motors, вошли еще 10 фирм, осуществлявших его выпуск.
Организация сборки танков на 11 предприятиях, 10 из которых находились в Англии, а одно — в Северной Ирландии, вызывала немало сложностей, тем более, что комплектующие поставлялись еще сотней фирм. Тем не менее, первый «Черчилль» фирмы Leyland собрали в июне 1941 года, а месяц спустя заводские цеха покинула и машина, изготовленная фирмой Metro-Cammel.
Надо сказать, что «Черчилли» выпуска 1941 года были плохо отработаны конструктивно и технологически. Комиссия Военного департамента в ноябре 1941-го выявила не менее 16 крупных конструктивных дефектов, в основном в трансмиссии и ходовой части, приводивших к частому выходу танков из строя даже в «тепличных» условиях эксплуатации в частях, дислоцированных в Великобритании. Так, например, в одном из армейских танковых батальонов при первом же выходе в поле для проведения тактических занятий из 54 боевых машин вышли из строя 30! Причем не менее трети из них так и не смогли добраться до места постоянной дислокации своим ходом.
К числу наиболее серьезных дефектов ходовой части относились заклинивание тележек опорных катков и разрыв гусениц. Трансмиссия быстро ломалась из-за применения материалов недостаточной прочности и быстрого износа главного фрикциона. В системах двигателя наблюдались утечка горючего из бензонасоса и трубопроводов, быстрое разрушение гибких маслопроводов и неудовлетворительная герметизация системы зажигания. Перечень выявленных «слабых мест» сотрудники фирмы Vauxhall Motors разослали по танковым частям вместе с инструкцией по эксплуатации, снабдив его красноречивым обращением к личному составу: «Мы знаем, что не все механизмы и агрегаты танка будут работать как положено. Все недостатки будут устранены, как только в нашем распоряжении появятся необходимые материалы и новые узлы. Пожалуйста, не делайте неверных заключений из нашего искреннего признания своих ошибок. Танк Mk IV — хорошая машина. Проблемы, возникшие в ходе его испытаний, не являются нормой. Ненормально то, что мы не устранили их прежде чем начать серийное производство». Для оказания помощи техсоставу по устранению конструктивных недостатков в строевые части были направлены инженеры с заводов-изготовителей. Однако военным иногда приходилось справляться своими силами, и не без успеха, как это было, например, в 147-м Хэмп-ширском полку. Одним из постоянно выходивших из строя узлов «Черчилля» была тяга управления коробкой передач. Она постоянно ломалась, а запасные тяги отсутствовали. Проблему удалось решить закупкой большого количества полуосей к автомашине «Форд» в автомобильных ремонтных мастерских в Норфолке. Полуоси вполне подходили для установки на танк вместо штатных тяг и к тому же превосходили их по прочности.
В течение полугода ремонту и переоборудованию новыми узлами и агрегатами в той или иной степени подверглась 1000 из 1200 единиц только что выпущенных танков! Столь массовые мероприятия по устранению конструктивных дефектов, наделавших много шума, по-видимому, и заставили Уинстона Черчилля произнести свою знаменитую фразу: «У танка, носящего мое имя, недостатков больше, чем у меня самого!»
Вполне естественно, что в конструкцию танка в процессе серийного производства вносились многочисленные изменения, которые, правда, не затронули в целом ни компоновку, ни ходовую часть, ни двигатель, ни трансмиссию. В основном они свелись к установке различных вариантов вооружения. Недаром принято считать, что история танка «Черчилль» отражает собой историю развития британских танковых пушек.
В Советский Союз в рамках программы ленд-лиза были отправлены 344 боевых машины модификаций III и IV, из которых до места назначения добрались только 253 единицы. Первые 10 танков прибыли в СССР в июле 1942 года. «Черчилли», также как и тяжелые танки советского производства, поступали в отдельные гвардейские танковые полки прорыва. В каждом полку по штату № 010/267 полагалось иметь 21 танк и 214 человек личного состава. Звание «гвардейский» присваивалось сразу после приказа о формировании полка. Кроме полков прорыва, в 1944 году стали создаваться отдельные танковые полки армейского или фронтового подчинения. В их состав нередко включали и иностранные танки. Следует отметить, что в советских документах тех лет эти машины обычно имели обозначение MK.IV или MK-IV.

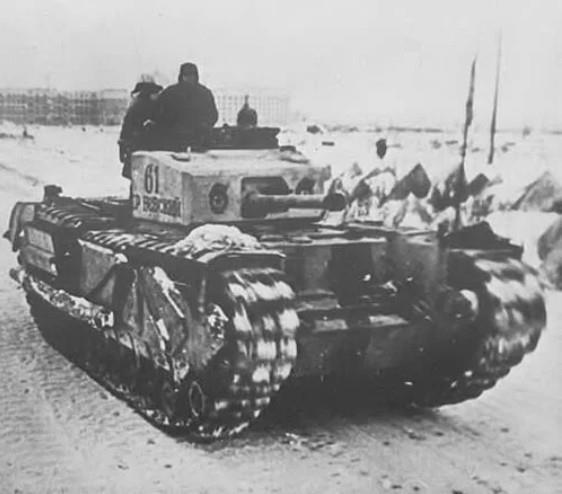

Боевой дебют «Черчиллей» на советско-германском фронте состоялся в ходе Сталинградской битвы. В разгроме окруженной немецкой группировки приняли участие 47-й и 48-й отдельные гвардейские танковые полки прорыва. Впоследствии 48 отд. гв. тпп был выведен в тыл, пополнен материальной частью и передан в оперативное подчинение 38-й армии, в составе которой участвовал в освобождении Киева 6 ноября 1943 года.
Churchill III
С февраля 1942 года начался выпуск модификации «Черчилль III», вооруженной 6-фунтовой пушкой Mk III, которая была установлена в новой сварной башне увеличенного размера. Башни изготавливала фирма Babcock end Wilcox. Кроме того, на этих машинах гусеницы закрыли крыльями.

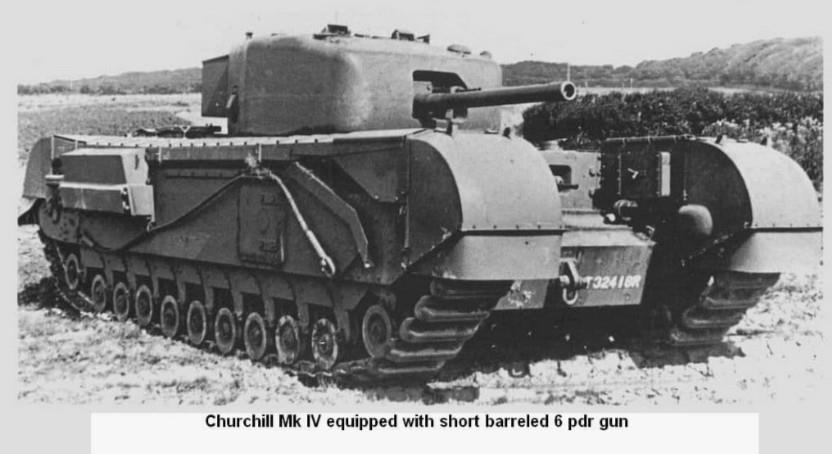

Churchill IV
«Черчилль IV» ничем не отличался от предыдущей модели, за исключением способа изготовления башни — она была литой. На большинстве этих танков устанавливали 6-фунтовую пушку MkV с более длинным стволом. Она легко отличается от более раннего варианта Mk III no противовесу у дульного среза.
Применяемые на «Черчиллях» британские 2- и 6-фунтовые пушки имели существенный недостаток — в их боекомплект не входили осколочно-фугасные снаряды. Последнее обстоятельство заметно снижало эффективность применения танков поддержки пехоты. В ходе боев в Северной Африке на 200 экземплярах «Черчилль IV» 21-й танковой бригады вместо штатных 6-фунтовок установили американские 75-мм пушки МЗ, спаренные с пулеметами Browning, в маск-установ-ках, позаимствованных у танков «Шер-ман».
Возможность такой переделки пришла в голову заместителю командира 665-й танкоремонтной мастерской капитану Перси Мореллу. Он предложил наваривать маску от «Шермана» непосредственно на башню «Черчилля», поскольку пушка «Шермана» перемещалась в вертикальной плоскости не вместе с маской, а в ее амбразуре. Правда, при такой наварке, в силу конструктивных особенностей башни английского танка, угол возвышения пушки уменьшался, а угол склонения — возрастал. Требуемый диапазон наведения восстановили, вырезав амбразуру сверху и заварив внизу. Еще одной проблемой стало различие в размещении членов экипажа в английском и американском танках. В «Шермане» заряжающий располагался слева от пушки, в «Черчилле» — справа. Но поскольку американская пушка имела горизонтальный клиновой затвор, Морелл предложил развернуть ее на 180°. Пулемет Browning при этом оставался на прежнем месте. В крыше башни слева от орудия вместо прибора наблюдения Mk IV установили штатный американский перископический прицел. Дабы унифицировать боекомплект, курсовой пулемет Besa также заменили на Browning.
Перевооруженные таким образом машины получили обозначение NA 75 (NA — North Africa). За разработку установки американской пушки на «Черчилль» Перси Мореллу досрочно присвоили звание майора.
Описание конструкции
Конструктивно танк Mk IV «Черчилль» представлял собой весьма оригинальную машину. КОРПУС танка был выполнен в виде прямоугольной сварной коробки. За счет охвата его гусеницами английским конструкторам удалось сделать корпус максимально широким — равным ширине танка. Это обеспечило достаточно свободную компоновку узлов и агрегатов внутри машины и комфортные условия работы экипажа. Характерной особенностью корпуса являлось наличие в его бортах (на уровне отделения управления) аварийных люков: прямоугольных у модификаций I — VI и круглых у VII — VIII.
В отделении управления находились места механика-водителя и пулеметчика (на модификации «Черчилль I» — на-водчика-заряжающего 76-мм гаубицы). Для их посадки в танк служили два прямоугольных люка с двухстворчатыми крышками. На танках модификаций I — VI смотровой люк механика-водителя имел прямоугольную крышку, у VII — VIII — круглую.
К бортам корпуса на уровне моторного отделения болтами крепились короба воздухопритока к радиаторам системы охлаждения.
БАШНИ танков по способу изготовления делились на три типа: литые (модификации I, II, IV — VI), сварные (III) и смешанной конструкции (VII и VIII). Немного различаясь в размерах и конфигурации, все башни были практически идентичны по размещению агрегатов, люков и лючков, приборов наблюдения и вооружения.
Начиная с танков «Черчилль III», люк заряжающего располагался под углом к оси машины. Танки версий VII и VIII получили вращающуюся командирскую башенку с семью перископическими смотровыми приборами. Начиная с машин модели IV поздних выпусков, колпак башенного вентилятора стал располагаться по оси симметрии башни. Все башни оснащались вращающимся поликом.
ВООРУЖЕНИЕ. На танках модификаций I, ICS, II, IICS в разных комбинациях устанавливались 2-фунтовая (40-мм) пушка Mk IX с длиной ствола 52 калибра и танковая гаубица 3" Howitzer OQF Mk I или Mk IA калибра 76 мм.
Пушка состояла из ствола, затвора с полуавтоматикой, люльки, противооткатного устройства, спускового механизма, гильзоулавливателя и плечевого упора. Масса ствола без затвора — 130,2 кг. Нормальная длина отката — 265 мм.
Вертикальные углы наведения в пределах от +20° до - 15° придавались пушке и спаренному пулемету с помощью плечевого упора, который крепился к левой щеке кронштейна гильзоулавливателя и мог регулироваться в соответствии с ростом наводчика.
Боекомплект орудий танка «Черчилль I» состоял из 150 выстрелов для пушки и 58 для гаубицы.
Танки модификаций III и IV вооружались 6-фунтовыми (57-мм) пушками Mk III и MkV, а варианты VI, IX и IXLT — Mk V.
6-фунтовая пушка Mk III с длиной ствола 42,9 калибра была разработана на основе буксируемой противотанковой пушки Mk II. Затвор — вертикально-клиновой, полуавтоматика — копирного типа. Масса орудия — 326,88 кг.
Вертикальное наведение в пределах от - 8° до +17° осуществлялось с помощью плечевого упора и двух «пистолетных» рукояток, на которых находились электроспуски пушки и спаренного пулемета.
6-фунтовая пушка Mk V имела длину ствола 50 калибров и большую начальную скорость снаряда. Ее наведение по вертикали производилось с помощью подъемного механизма винтового типа.
Боекомплект танков с 6-фунтовой пушкой состоял из 84 артвыстрелов.
Боевые машины «Черчилль VII» вооружались 75-мм пушкой Mk V с длиной ствола 36,5 калибра. Затвор клиновой, полуавтоматический. Скорострельность— до 20 выстр./мин. Масса орудия — 314 кг. Вертикальное наведение от- 12,5° до +20° с помощью подъемного механизма винтового типа. Электроспуск — ножной. Боекомплект танков моделей VII и X состоял из 84 выстрелов; XLT — из 71 выстрела.
На танках модификаций V, VIII, XI и XILT устанавливалась 95-мм танковая гаубица Mk 1 с длиной ствола 20.75 калибра. Боекомплект гаубицы включал 47 выстрелов. В «Черчиллях» всех модификаций (за исключением I, ICS и IICS) устанавливались два 7,92-мм пулемета Besa — спаренный и курсовой. Углы наведения спаренного пулемета совпадали с углами наведения пушки. Курсовой пулемет имел угол возвышения +17°, склонения -8°. Горизонтальное наведение было возможно в секторе 47°. Боекомплект пулеметов — 4950 патронов калибра 7,92 мм (во всяком случае, такое количество указано во всех английских источниках). Однако в укладке танка «Черчилль III», проходившего испытания в СССР на НИБТПолигоне в сентябре 1942 года, имелось 7875 патронов этого калибра (35 коробок).
У части машин на специальном кронштейне на крыше башни крепилась зенитная установка Lakeman для 7,7-мм пехотного пулемета Вгеп. В его боекомплект входило 594 патрона.
У всех танков в крыше башни справа располагался 2-дюймовый (50.8-мм) миномет для стрельбы дымовыми минами (на «Черчиллях», воевавших в Красной Армии, для стрельбы из миномета использовались и осколочные мины от 50-мм ротного миномета советского производства). Масса миномета — 7,6 кг. Максимальная дальность метания дымовой мины — 137 м, осколочной — 415 м. Вертикальный угол обстрела — от +5° до +37°; горизонтальный — 360° (задавался поворотом башни танка). Штатный боекомплект — 30 дымовых мин.
Для стрельбы из 2-фунтовой пушки и спаренного пулемета использовался телескопический прицел № 24В Mk I; для ведения огня из 6-фунтовых пушек — телескопические прицелы № 39 Mk I или № 33 Mk II; из 75-мм пушки — № 50x3L Mk I. Для стрельбы из курсового пулемета применялись телескопические прицелы № 30 Mk I или Mk IA и № 33 Mk IS или IIS.
ДВИГАТЕЛЬ. На танках всех модификаций устанавливался двигатель одной марки — 12-цилиндровый горизонтально-оппозитный карбюраторный жидкостного охлаждения Bedford «Twin-Six» мощностью 350 л.с. при 2200 об/мин.
Диаметр цилиндра —127 мм. Ход поршня — 139,7 мм. Рабочий объем — 21 237 см3. Масса сухого двигателя—1533 кг.
Количество топливных баков — шесть основных (по три с каждой стороны двигателя) и один дополнительный наружный, подключенный к системе питания двигателя. Общая емкость баков — 828 л. Карбюраторов — четыре, каждый на три цилиндра марки Solex 46FWHE.
Система смазки — циркуляционная, под давлением, с сухим картером. Тип масляных насосов — шестеренчатые двухсекционные: один — нагнетающий, другой — откачивающий. Рабочая емкость системы смазки — 50 л. Система охлаждения — жидкостная, замкнутого типа, с принудительной циркуляцией. Два трубчатых радиатора были установлены по обеим сторонам двигателя. Емкость системы охлаждения—118 л.
ТРАНСМИССИЯ включала в себя однодисковый главный фрикцион сухого трения Borg and Beck, механическую четырехскоростную коробку передач Mernt-Brown H4, объединенную в один агрегат с механизмом поворота, и бортовые передачи. Механизм поворота (цилиндрический дифференциал с двумя планетарными механизмами) обеспечивал поворот на месте и легкость управления танком при движении. Минимальный радиус поворота на 1-й передаче — 3,3 м. Управление машиной еще больше облегчалось за счет применения сервомеханизмов с гидроприводом.
Моторно-трансмиссионное отделение изолировалось от боевого специальной броневой перегородкой, что существенно снижало потери экипажа при пожаре двигателя и, с другой стороны, сохраняло целыми двигатель и трансмиссию при взрыве боекомплекта.
ХОДОВАЯ ЧАСТЬ применительно к одному борту состояла из 11 необрезиненных сдвоенных опорных катков малого диаметра, ведущего колеса заднего расположения с двумя съемными венцами (23 зуба) и двумя резиновыми бандажами и направляющего колеса. Поддерживающие колеса отсутствовали, их функции, как и на танках периода Первой мировой войны, выполняли специальные направляющие. Подвеска индивидуальная пружинная.
В каждую гусеницу входило 70 траков шириной 356 мм и шагом в 211 мм или 72 трака с шагом 202 мм.
ЭЛЕКТРООБОРУДОВАНИЕ танка состояло из двух аккумуляторных батарей, генератора, реле-регулятора, стартера, генератора и мотора электропривода поворота башни, щитка контрольных приборов, приборов внутреннего и наружного освещения.
Кроме того, на танке имелся дополнительный зарядный агрегат, состоявший из одноцилиндрового карбюраторного двигателя и генератора.
СРЕДСТВА СВЯЗИ. Танк оборудовался симплексной телефонно-теле-графной радиостанцией № 19, работавшей в диапазонах KB и УКВ и имевшей свою собственную систему внутренней связи на пять абонентов. Работа в каждом из диапазонов радиоволн осуществлялась на отдельную антенну. Радиостанция №19 имела радиус действия на коротких волнах телефоном 15 км, телеграфом — 32 км, на ультракоротких волнах телефоном — до 1 км.
Тактико-технические характеристики танка Mk IV «Черчилль III»
Боевая масса, т - 39,6
Экипаж, чел - 5
Габаритные размеры, мм:
длина - 7442
ширина - 3251
высота - 2450
клиренс - 530
Толщина брони, мм:
лоб корпуса - 101
борт - 76
корма - 64
крыша - 15 — 19
днище - 19
лоб башни - 88
борт и корма - 76
Макс, скорость движения, км/ч - 28
Средняя скорость движения, км/ч:
по шоссе - 25
по пересеченной
местности - 17,5
Запас хода, км:
по шоссе - 246
по проселочной дороге - 166
Преодолеваемые препятствия:
угол подъема, град - 30
высота стенки, м - 0,76
ширина рва, м - 3,66
глубина брода, м - 1,22
Удельное давление, кг/см² - 0,93
Удельная мощность, л.с./т - 8,75.
