Из любви к искусству

Не собирался больше изготавливать астрономическую оптику, да вот сподобился. Самому захотелось. Руки, знаете ли, иногда чешутся. Сделать что-нибудь по дому -- тут чесотки нет, а заняться чем-нибудь нестандартным -- тут да. И порой руки чешутся даже сильно. Как раз очень вовремя выяснилось, что Астрономо-геодезическому объединению (АГО), в коем я имею честь состоять, понадобился еще один небольшой любительский телескоп. То ли он поедет в Мурманск и обрадует тамошних любителей глазеть на небо, то ли останется в Москве и будет участвовать в акциях, известных как "тротуарная астрономия". До его судьбы мне дела нет, а вот за возможность изготовить еще одно главное зеркало рефлектора Ньютона я ухватился.

И решил поделиться с народом любительской технологией. Вдруг кому будет интересно?

Поскольку из подвала на Садово-Кудринской нас вытурили, часть АГО, отвечающая за оптику, находится теперь в МГПУ (Педуниверситет) на улице Усачева. Там есть Астрокомплекс -- место с разными макетами, экспонатами и надувным планетарием, где будущих школьных учителей астрономии просвещают насчет того, сколько в Солнечной системе планет, почему на небе есть созвездие Индейца, а созвездия Индейки нет, и чем метеорит отличается от метеоризма. Вот там любители телескопостроения ныне и обретаются.

Итак, начал. Выбрал дрянную заготовку -- толстый диск диаметром 160 мм с многочисленными выколками (особенно по задней стороне, ну и фиг с ней) и одной трещинкой. Правда, стекло хорошее, сорта ЛК5, каковой я считаю оптимальным по критерию цена-качество. Это и определило мой выбор. А заготовки без выколок и трещин побережем для начинающих любителей.

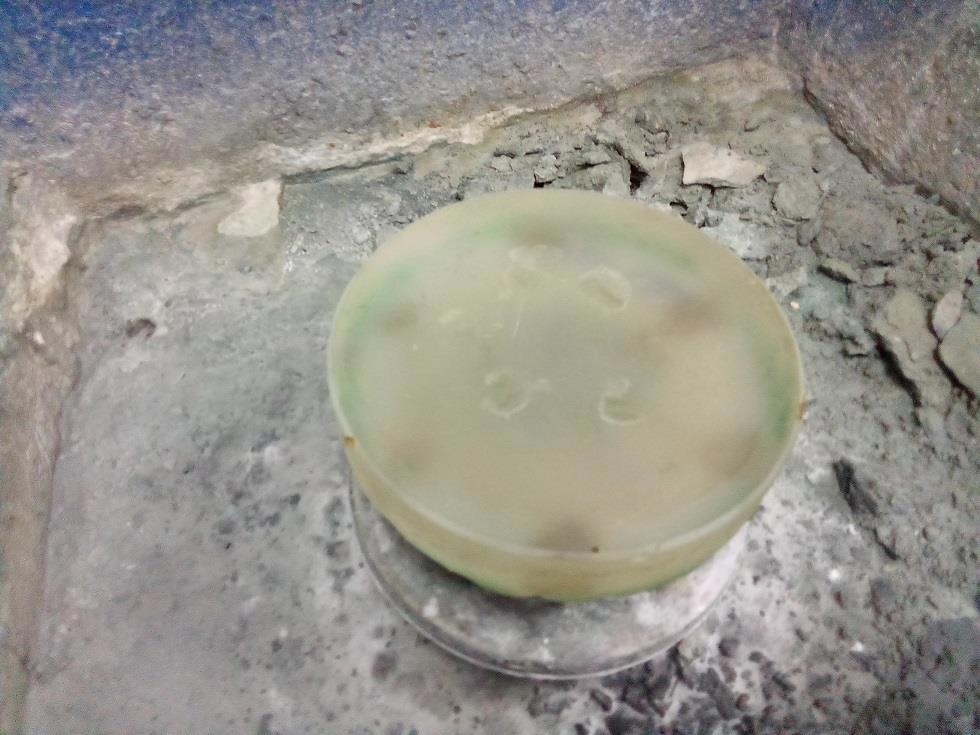

Для начала приклеил стекло к стальной план-шайбе на 6 "точек" из оптического воска и замазал щель пластилином, чтобы при мойке вода там не гуляла. Снял фаску. Станок для шлифовки у нас самый примитивный: вертикальный шпиндель (вал с резьбой), корыто со сливом и ножная педаль для включения.

Начинаем с обдирки -- вышлифовывания углубления в заготовке (которую в дальнейшем буду называть зеркалом). Согласно расчету, в моем случае глубина плавной ямы должна составлять 1,6 мм.

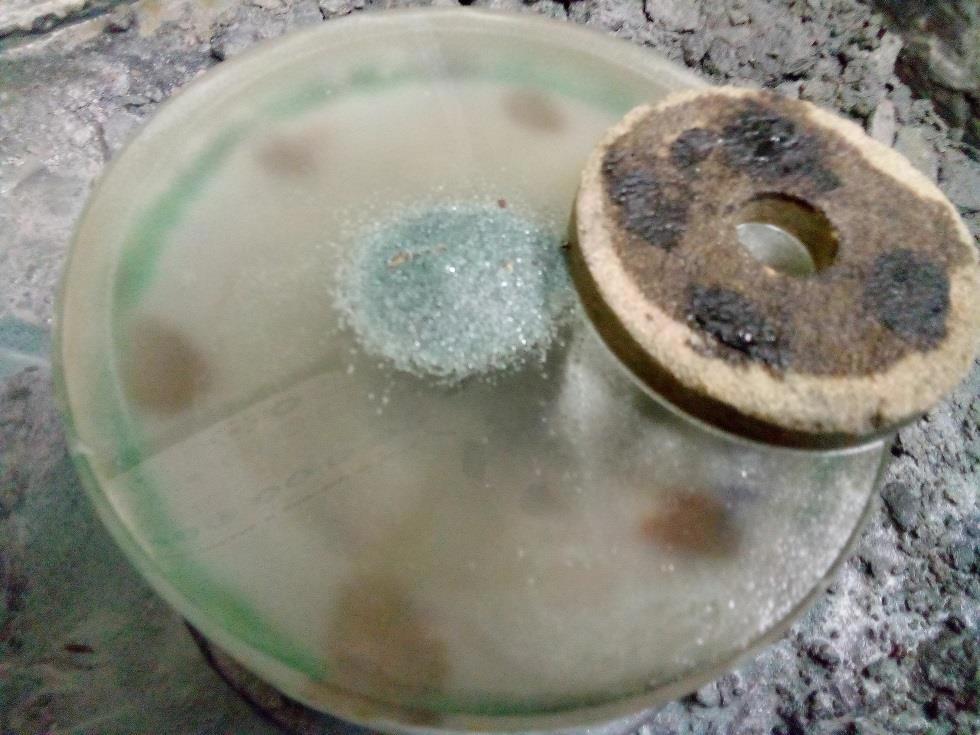

Вот как это делается. Берем самый грубый и твердый абразив (карбид бора №25 в моем случае), берем какой-либо диск (стальной, наждачный, стеклянный, а можно не диск, а кольцо) вдвое меньшего диаметра, насыпаем абразив, поливаем его водичкой, включаем вращение и начинаем тереть вперед-назад через центр, хорошенько давя на диск и следя, чтобы в крайнем положении он не очень выступал за край зеркала. Так роется яма. Время от времени моем зеркало и проверяем глубину ямы сферометром:

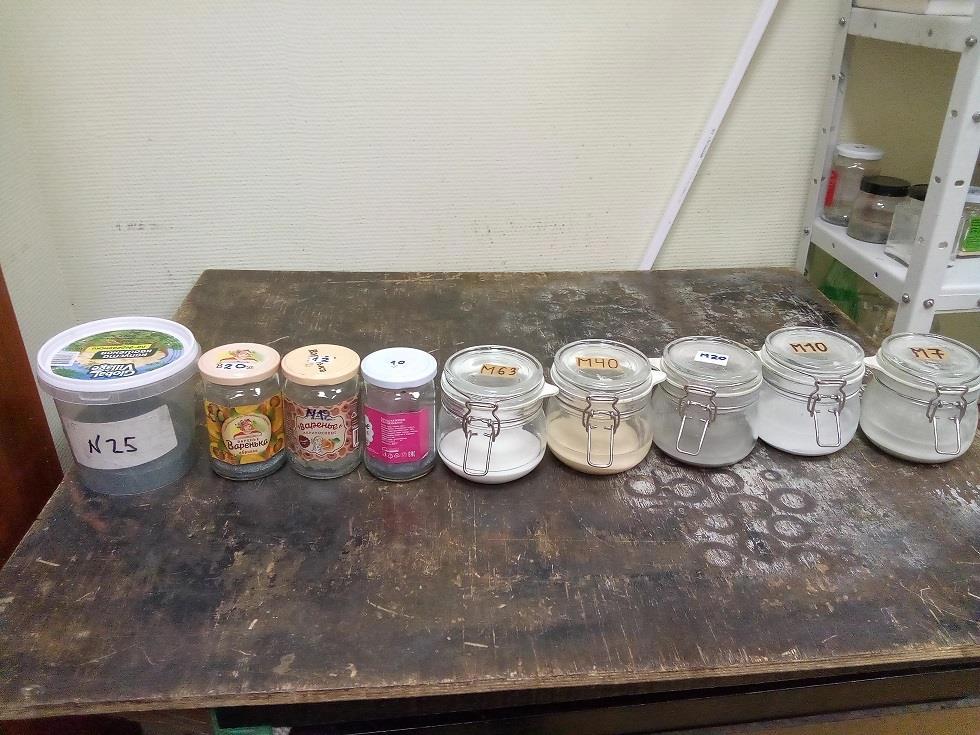

По достижении нужной глубины обдирку заканчиваем. Теперь на шпинделе сидит металлический (дюралюминиевый) шлифовальник, который когда-то был ступенчатым, а ныне ступеньки стерлись (что только к лучшему), а зеркало мы будем двигать по шлифовальнику с некоторым нажимом. Сначала грубым шлифзерном, потом все более тонкими шлифпорошками, а в конце дойдем и до микропорошков. Вот они:

Номер и цифирь после него означает размер зерен в сотых долях миллиметра, а если перед цифирью стоит не №, а М, то это размер в микронах. Я обычно заканчиваю шлифовку на М10, хотя многие доводят ее до М7 и даже М5, чтобы последующая полировка шла быстрее. Но на самых мелких микропорошках легко насажать царапин, для этого достаточно, чтобы в микропорошок попало одно-единственное крупное зерно. Мое мнение: на фиг М7.

Микропорошки не сыпятся на зеркало, а подмазываются кисточкой вместе с водой, в которой хранятся:

На тонкой шлифовке лучше использовать более мягкий абразив, скажем, электрокорунд. Что я и делал. Еще хитрость: перед порошком М10 надо этим же микропорошком "облагородить" фаску. Если этого не сделать, то при полировке на смоляном полировальнике смола может сорвать с края зеркала стеклянную крошку, и та наделает ласин -- это тоже царапины, но другого вида. Радости от этого никакой: ласины тоже весьма неприятны.

Качество шлифовки контролируется с помощью мелкоскопа, у нас он самодельный:

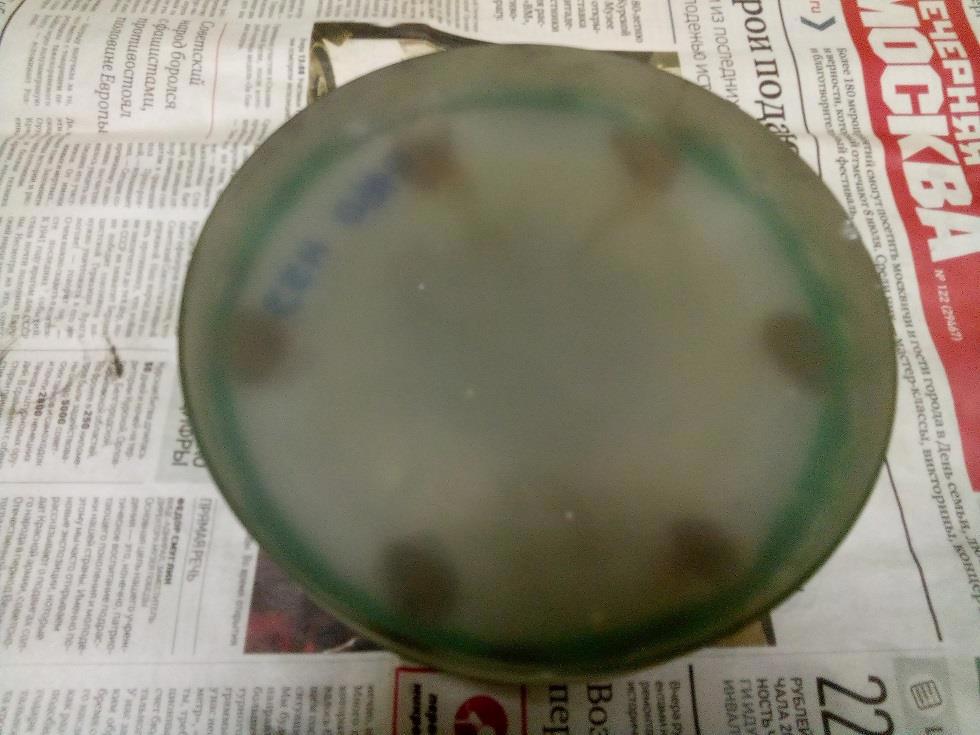

По окончании шлифовки поверхность зеркала имеет вот такой вид:

Маленькие светлые пятнышки в толще стекла как раз и выдают его сорт: ЛК5. Это оптическое стекло изначально не предназначено для работы "на просвет", а предназначено именно для зеркал.

Далее будет нужно изготовить полировальник и начать полировку, в процессе которой выяснится, достаточно ли зеркало сферическое и не нужно ли вернуться на тонкую шлифовку. По окончании полировки, когда вся поверхность зеркала заблестит, наступает самый творческий этап: фигуризация, то есть доведение поверхности сначала до сферы, а далее до параболоида. И вот это будет прикосновением к искусству, а то, что я сейчас показал, -- так, ремесло.
