76 мм и попаданец.

Статья для обсуждения вариантов.

Желательно, чтобы попаданец не дал чехословацкому корпусу захватить золотой запас России, не дал вывозить из страны золото-валютные запасы Коминтерну, уже в 20 году открыл деятельность "Торгсина" , неспеша с длинного разбега начал в 20 году индустриализацию ... "Мечты, мечты, Где ваша сладость?" ("Евгений Онегин". А. Пушкин)

1. Первый этап. 1921-1930 гг.

В стране полная разруха. В экономике, в промышленности, в головах ... Производственной дисциплины нет, все, что можно окрутить, украсть - откручено, украдено, пропито .

Тем не менее даже в те годы шел ремонт вооружения, шел хоть и небольшой выпуск вооружения. В 1921 году было 2493 шт. 76-мм дивизионных и полковых пушек, 175 шт. 76-мм горных пушек, 73 шт. 76-мм зенитных пушек. В 1924 году было 2519 шт. 76-мм дивизионных и полковых пушек, 240 шт. 76-мм горных пушек, 173 шт. 76-мм зенитных пушек. В 1927 году было 3725 шт. 76-мм дивизионных и полковых пушек, 373 шт. 76-мм горных пушек, 405 шт. 76-мм зенитных пушек. В 1929 году было 4876 шт. 76-мм дивизионных и полковых пушек, 400 шт. 76-мм горных пушек, 575 шт. 76-мм зенитных пушек.

1.1. Горная и полковая 76-мм пушка.

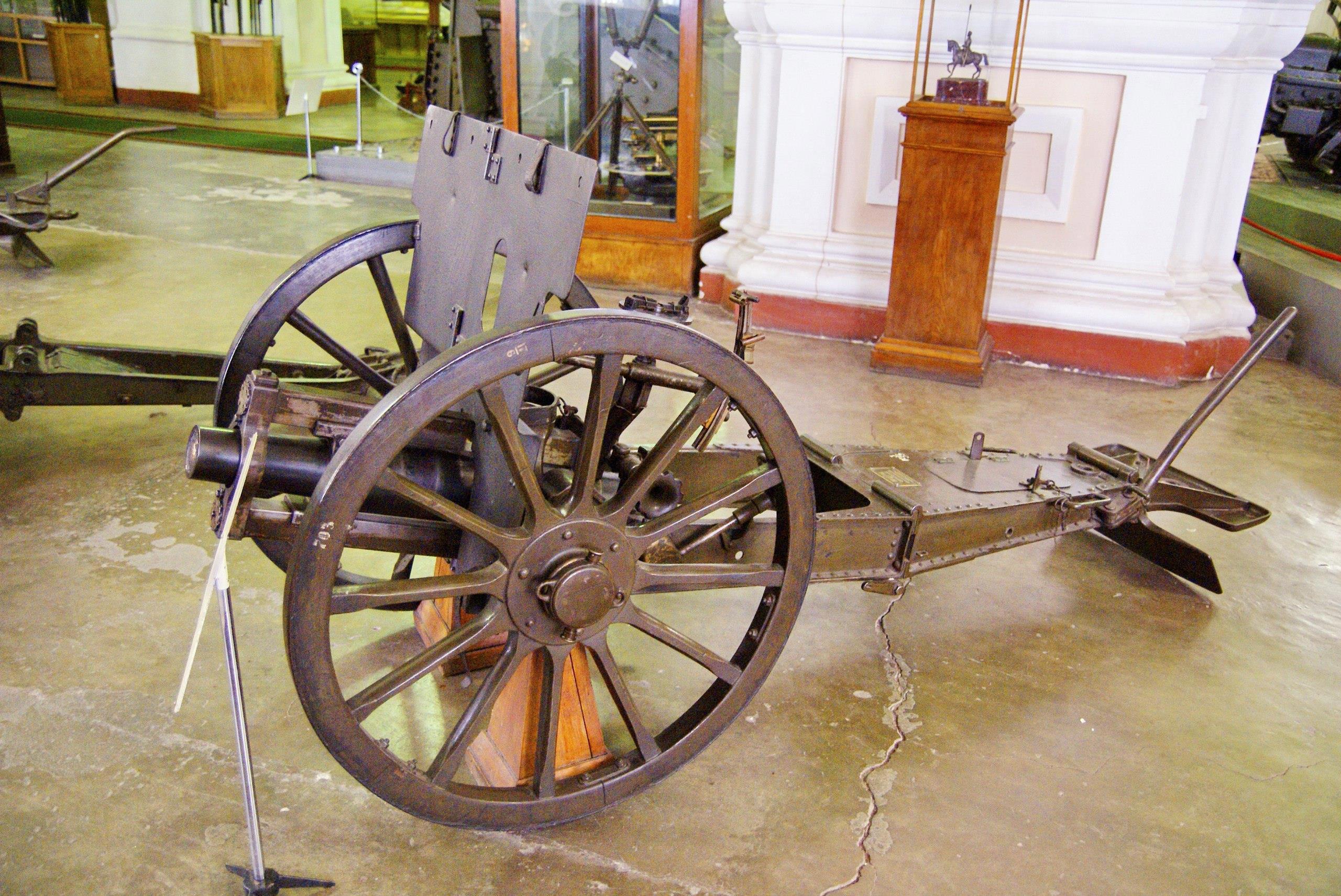

В качестве горной и полковой пушки предлагаю 3-дм (76 мм) горную пушку обр. 1904 года.

Вес в боевом положении 456 кг. Дальность стрельбы гранатой 4267 м. Для вьючки на лошадей разбиралась на 5 вьюков.

1.2. 76-мм зенитная пушка.

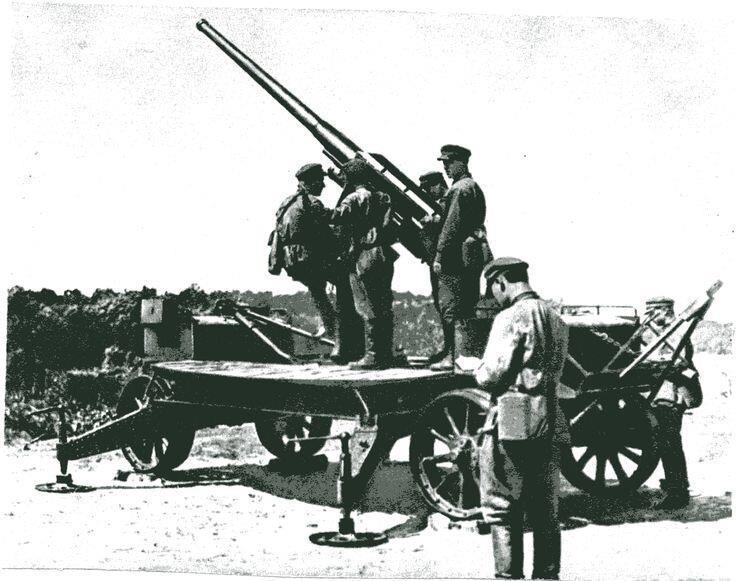

Зенитная пушка Тарновского-Лендера обр. 1914/15 гг. Длина ствола 30,5 калибров. Начальная скорость снаряда 588 м/сек. Досягаемость по высоте с 22-секундной трубкой — 5800 м. Замок клиновой вертикальный, полуавтоматический. Устанавливалась на тумбе с кузове грузового автомобиля ("Уайт" или "Руссо-Балт").

Приступим к модернизации.

У нас в 1892 году была принята на вооружение 75-мм пушка Канэ с длиной ствола в 50 калибров. Могли тогда, почему не смочь в 1921 году ? Итак ствол длиной в 50 калибров.

В стандартную гильзу 3-дм полевой пушки в 1930 году впихнули не 0,9 кг пороха, а 1,08 кг. Смогли в 1930, почему бы не смочь в 1921 ? Итак в гильзе 1,08 кг пороха, но пока только в зенитном патроне. Начальная скорость снаряда весом в 6,61 кг при 50-калиберном стволе достигнет 690 м/с.

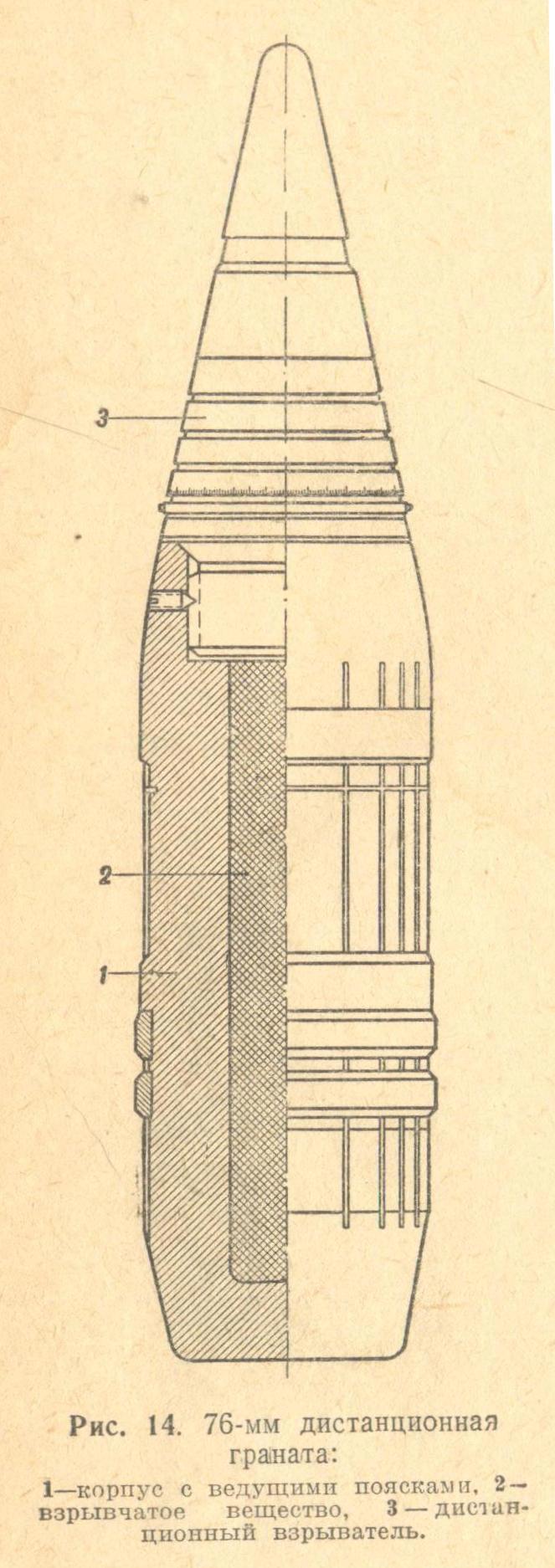

Не будем возиться со стержневой шрапнелью, с шрапнелью с накидками ... Оставим в качестве зенитного снаряда только осколочную гранату с 34-сендной трубкой двойного действия (дистанционно-ударного).

Кроме того снизим вес снаряда в 1,5 раза , до 4,4 кг. Это позволит поднять на начальную скорость до 820-830 м/с. ВВ в снаряде достаточно 0,2 кг (в 6,61-кг снаряде 76-мм зенитной пушки обр. 1931 г. (немецкий проект) было 0,182 кг ВВ).

 Получим снаряд, похожий на снаряд к 76-мм пушке Курчевского (масса снаряда со взрывателем КТМ-1 – 4,75 кг).

Основание зенитной пушки.

Сама пушка с тумбой весила  1610 кг. Вес же зенитной установки ЗУ-29 без орудия был 3505 кг. С орудием соответственно 5115 кг. По тем временам - это полустационарное орудие. И подвижным оно станет только после налаживания производства немецкого трактора "Ганомаг" (у нас назывался "Коммунар", выпуск начался в 1924 году). А с начала надо устанавливать зенитки на ж/д платформы, на корабли, мобилизованные морские и речные суда.

В 1930 году под руководством К. В. Крузо начались, а в 1932 году завершились работы по созданию прибора управления артиллерийским зенитным огнем для сухопутной ПВО ПУАЗО-1.

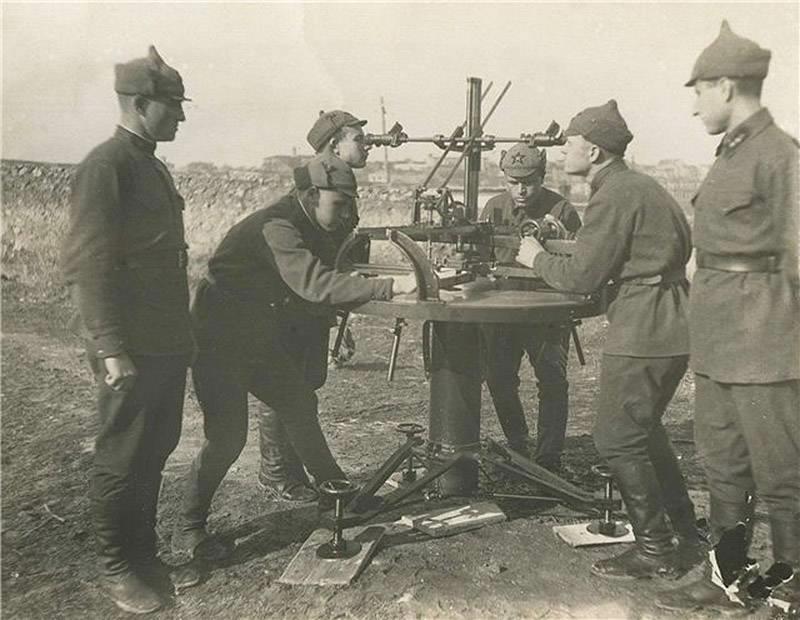

ПУАЗО-1 — механический прибор управления артиллерийским зенитным огнём, разработанный в 1932 году в Артиллерийской академии РККА под руководством К.В. Крузе. Предназначался для управления огнём батареи 76-мм пушек. Однако ПУАЗО-1 не был принят на вооружение — в 1934 году модернизированный прибор ПУАЗО-2 был принят на вооружение РККА.

Почему бы не начать работы по ПУАЗО в 1920 году и не закончить в 1922 ?

Плюс установки "Прожзвук". Опытные образцы системы «Прожзвук» (крупногабаритный звукоулавливатель и полутораметровый электрический прожектор) были созданы в 1931 году. На вооружение РККА система была принята в 1932 году. В принципе в ней ничего сложного нет, можно было принять на вооружение в 1920-22 гг. У немцев они уже были в ПМВ.

1.3. Дивизионная 76-мм пушка.

 На первом этапе 76-мм дивизионные пушки обр. 1902 года (и полковые обр. 1913 года, и горные обр. 1904 и 1909 гг) оснастить рычажным спуском, что бы мог вести огонь один боец из расчета.

На этом этапе надо большее внимание уделить аэрофотосъемке местности и на базе аэроснимков созданию точных топографических карт, развитию радиосвязи для работы с самолетом-корректировщиком, акустической (звуковой) разведки в артиллерии ...

2. Второй этап. 1931-1941 гг.

2.1. Дивизионные пушки.

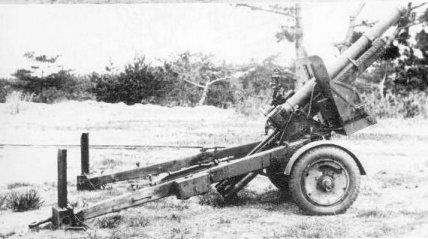

В 1931 году французская фирма Schneider разработала для Японии 105-мм гаубицу. Гаубица Тип 91 имела раздвижные станины. Угол горизонтальной наводки 40 градусов. Снаряд весом в 15,7 кг отправляла на 10 771 м. Весила 1500 кг. Но самое главное стоила гаубица $6 986 долларов США, что на наши составляло 39 тыс. рублей. Для сравнения 76-мм полковая пушка обр. 1927 года стоила 35 тыс. рублей.

Вот на лафет этой гаубицы можно было установить качающуюся часть 76-мм пушки обр. 1902/30 года с длиной ствола 42 калибра. Японцы примерно так и сделали, получив 75-мм пушку Tип 90 с баллистикой чуть лучшей, чем у ЗИС-3, массой в 1400 кг и стоимостью $4837 долларов США, что на наши было 26,6 тыс. рублей.

В 1936 году, когда наша промышленность окрепнет, можно наложить на модернизированный лафет качающуюся часть 76-мм зенитной пушки со стволом в 50 калибров и полуавтоматическим клиновым затвором.

В 1939 году желательно вместо 76-мм пушки УСВ запустить в производство (с подачи попаданца) пушку ЗИС-3.

Снаряды.

Пороховой заряд увеличить с 0,9 кг до 1,08 кг в той же гильзе. Снаряды делать дальнобойной формы.

Стальная дальнобойная граната 53-ОФ-350

Сталистого чугуна осколочная дальнобойная граната 53-О-350А

Шрапнель с трубкой Т-6 53-Ш-354Т. Добавочная скорость, сообщаемая пулям вышибным зарядом, составляет около 80 м/с.

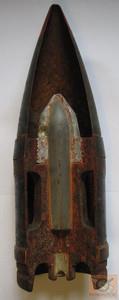

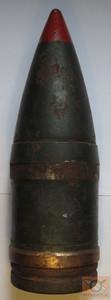

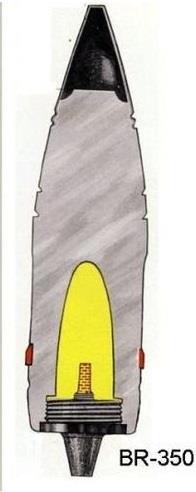

Бронебойный тупоголовый с баллистическим наконечником с локализаторами трассирующий (локализаторы разработаны А. А. Гартцем в 1933 году) 53-БР-350Б

Вес снаряда 6,5 кг. ВВ 119 грамм. Начальная скорость (ствол длиной 42 калибра) 655 м/с.

Бронепробиваемость по нормали к броне, на дистанции:

- 100 м - 77 мм

- 300 м - 73 мм
- 500 м - 69 мм
- 1000 м - 61 мм
- 1500 м - 52 мм
- 2000 м - 46 мм
Бронепробиваемость под углом 30 град. от нормали к броне, на дистанции:

- 100 м - 63 мм

- 300 м - 60 мм
- 500 м - 57 мм
- 1000 м - 49 мм
- 1500 м - 43 мм
- 2000 м - 37 мм

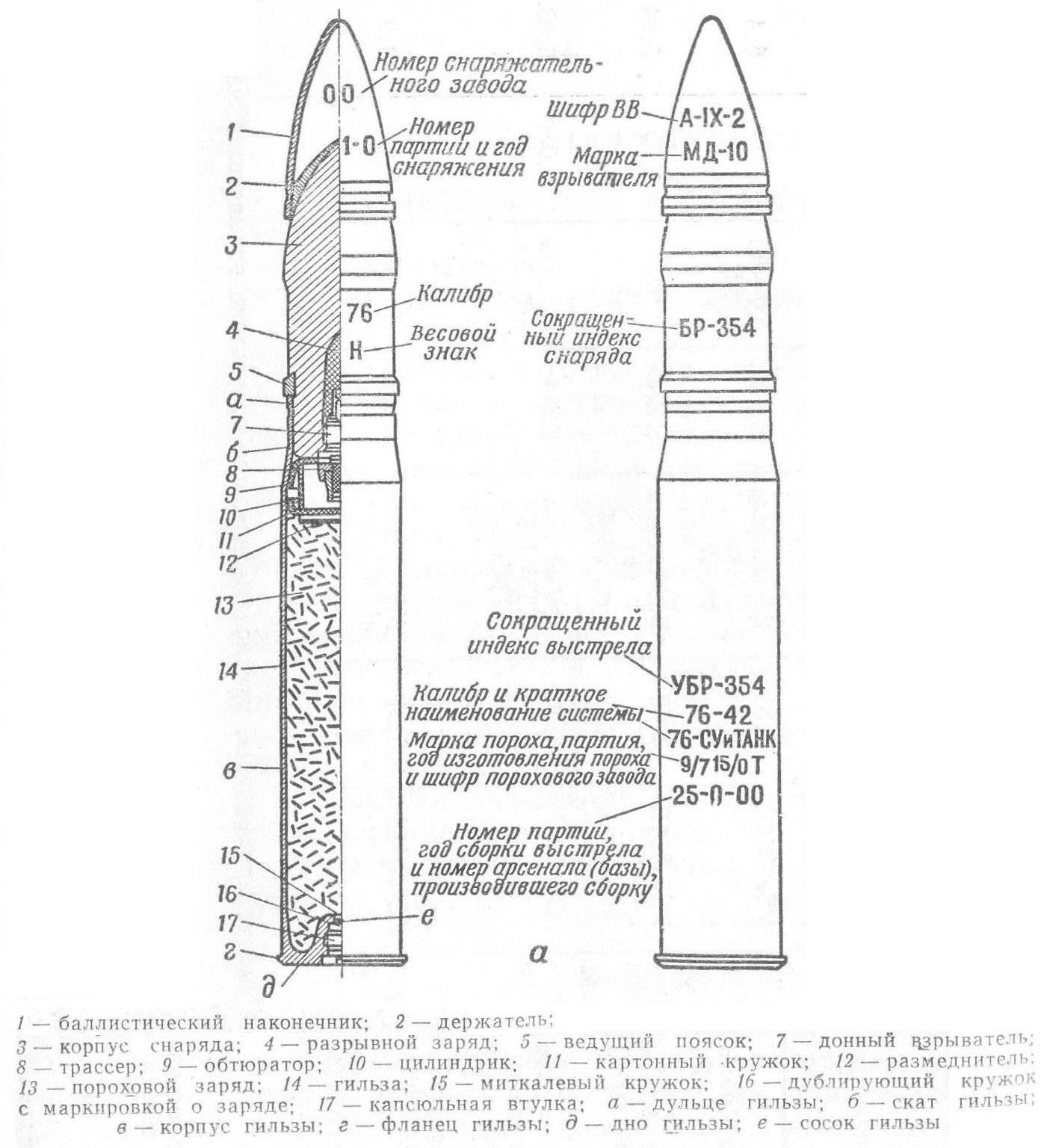

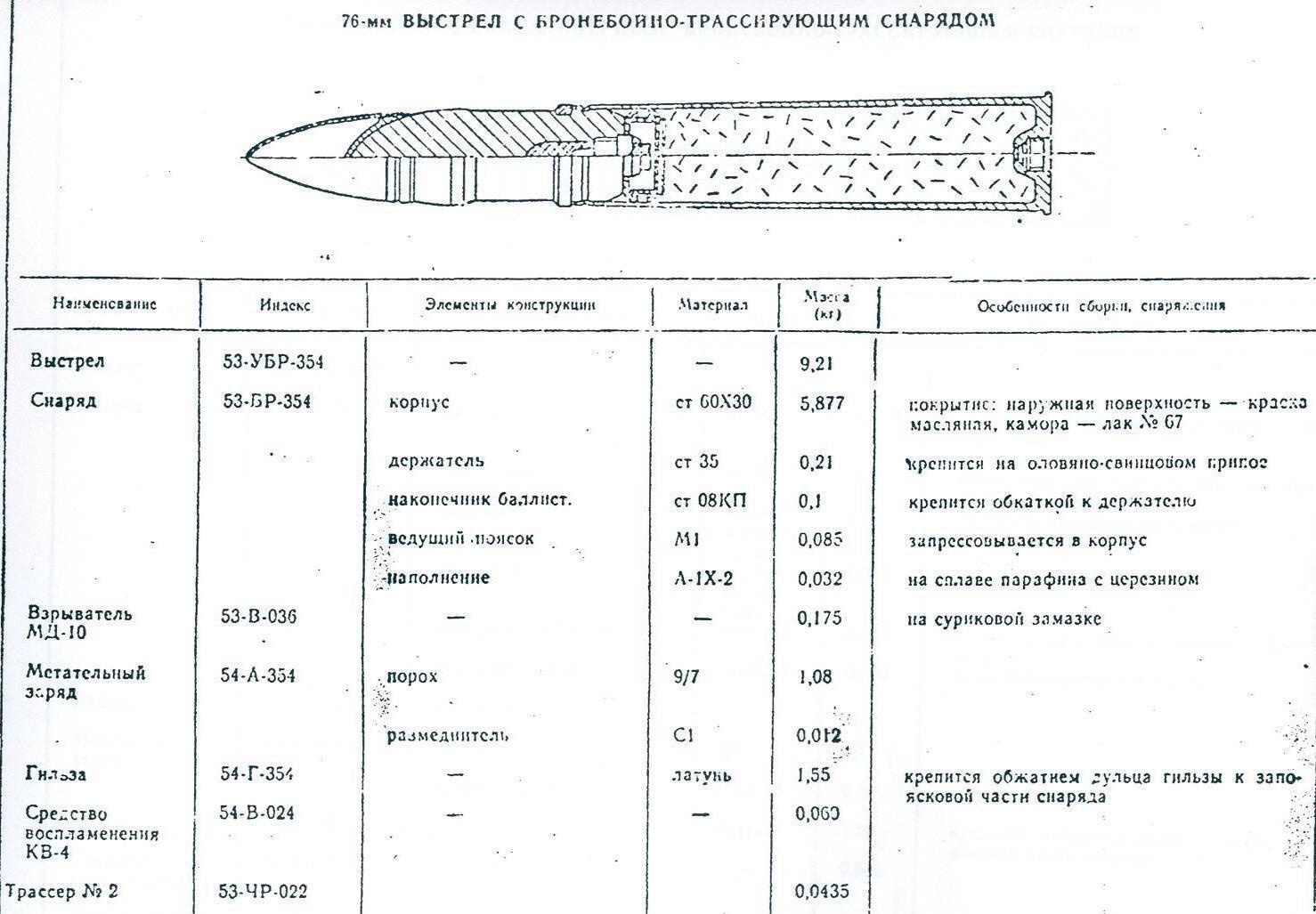

76,2-мм выстрел 53-УБР-354 с бронебойно-трассирующим снарядом 53-БР-354

Не позднее 1935 года начать разработку этого снаряда . Желательно к 1939 году завершить его разработку и запустить в производство.

Характеристики
Масса выстрела – 9,2 кг
Масса снаряда со взрывателем – 6,5 кг
Масса разрывного заряда (A-IX-2) – 0,032 кг
Масса порохового заряда – 1,08 кг
Длина снаряда без взрывателя – 275 мм (3,6 клб)
Начальная скорость снаряда при стрельбе из пушки Д-56Т(ТМ) – 655 м/с
Дальность прямого выстрела при стрельбе из пушки Д-56Т(ТМ):
- по цели высотой 2 м – 760 м
- по цели высотой 2,7 м – 880 м
- по цели высотой 3 м – 920 м
Бронепробиваемость по нормали к броне, на дистанции:
- 500 м – 95 мм
- 1000 м – 80 мм
- 1500 м – 70 мм
- 2000 м – 60 мм
Бронепробиваемость под углом 30 град. от нормали к броне, на дистанции:
- 500 м – 75 мм
- 1000 м – 65 мм
- 1500 м – 55 мм
- 2000 м – 45 мм

Снаряд 53-БР-354 состоит из следующих элементов:
- стального корпуса остроголовой формы, имеющего камору под разрывной заряд и очко в донной части для ввинчивания взрывателя МД-10 с трассером. На цилиндрической части корпуса имеется одно центрующее утолщение. На запоясковой части корпуса снаряда имеется канавка для обжима дульца гильзы;
- стального держателя, закрепленного оловянно-свинцовым припоем на головной части корпуса снаряда;
- баллистического наконечника, изготовленного из листовой декапированной стали и закрепленного на держателе при помощи закатки в специальные канавки;
- разрывного заряда, представляющего собой прессованную шашку из взрывчатого состава A-IX-2 массой 0,032 кг, закрепленную в каморе корпуса на парафино-церезиновом сплаве;
- одного ведущего пояска из меди, запрессованного в канавку корпуса снаряда.

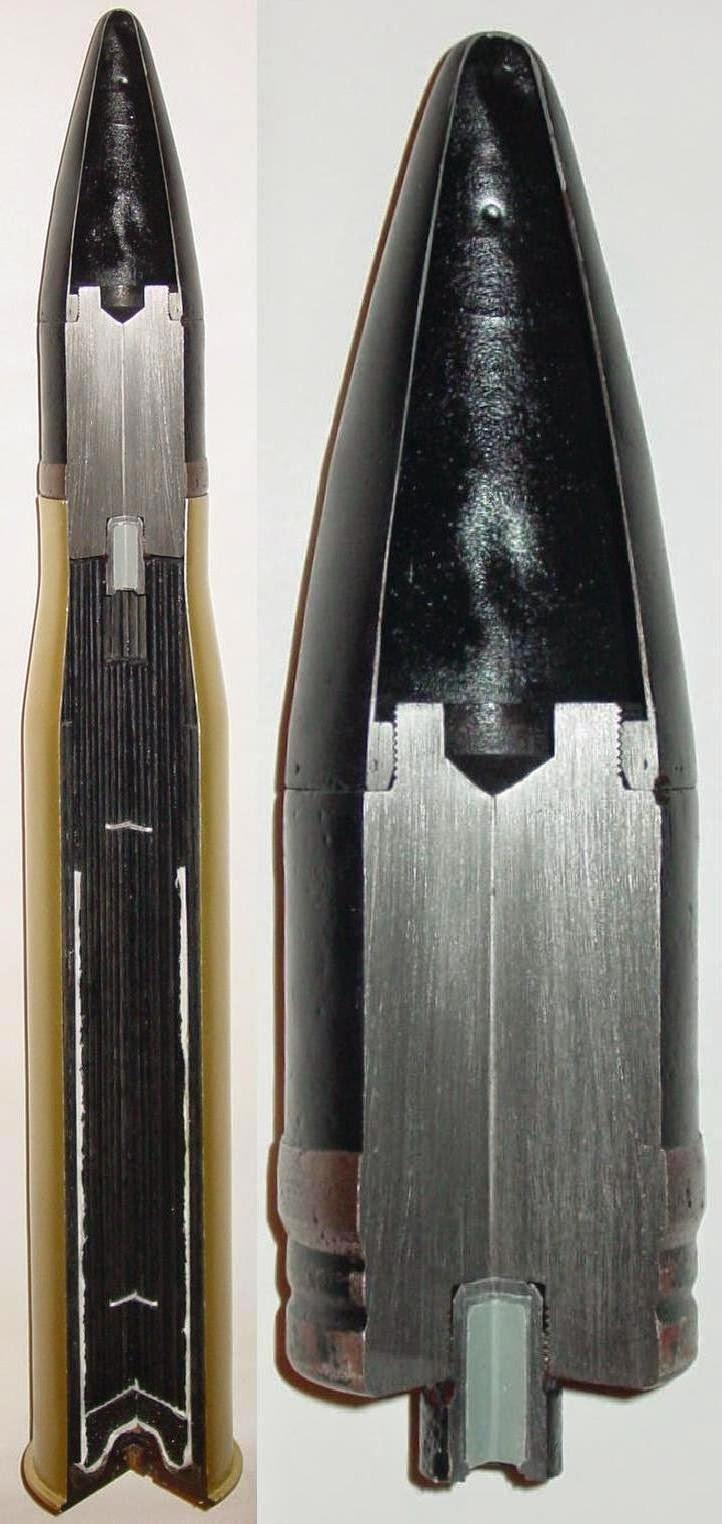

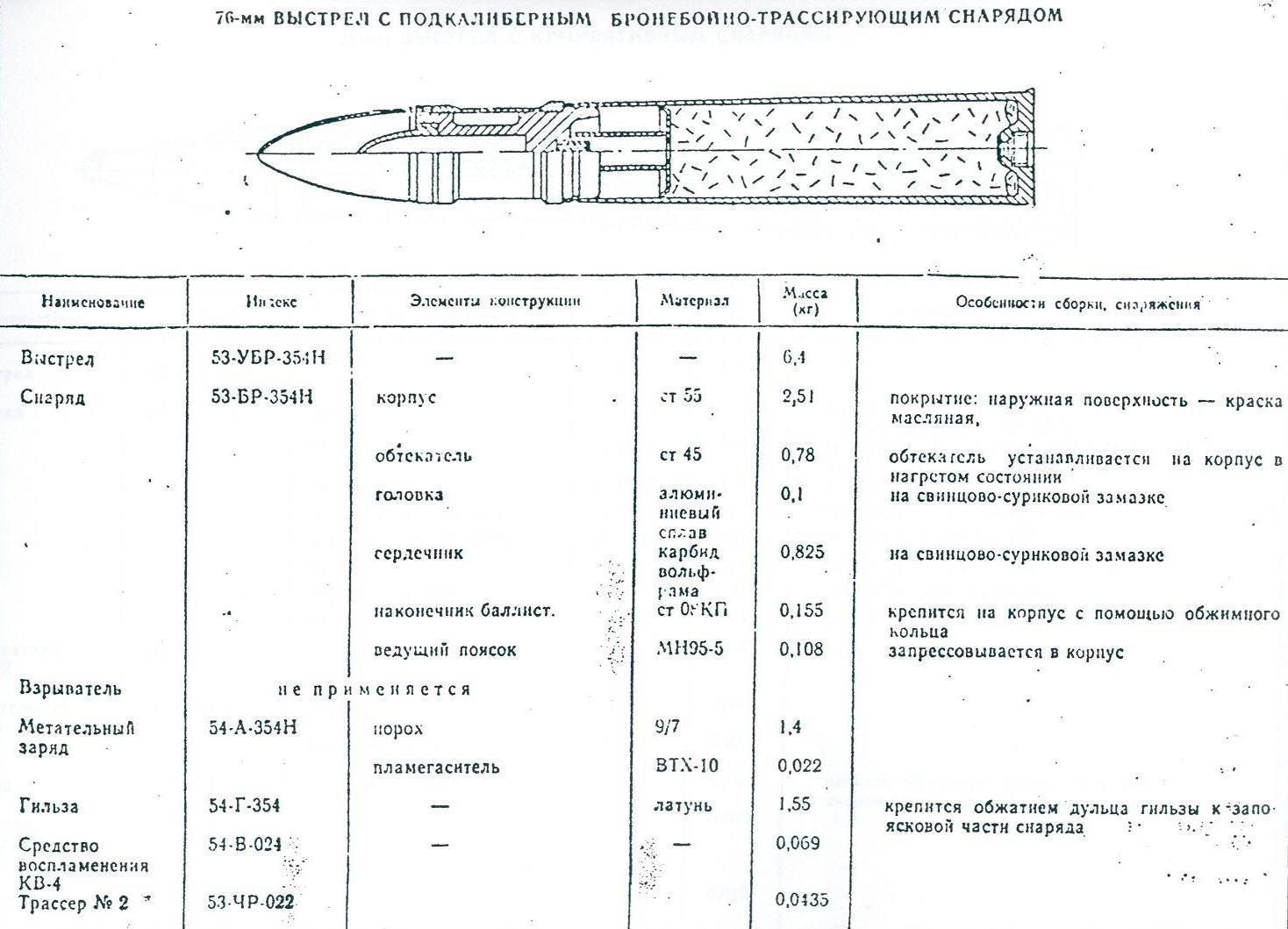

76,2-мм выстрел 53-УБР-354Н с подкалиберным бронебойно-трассирующим снарядом обтекаемой формы 53-БР-354Н

Не позднее 1939 года начать разработку подкалиберного снаряда обтекаемой формы с вольфрамовым сердечником и в 1942 начать его производство (необходимый вольфрамовый сплав у нас был разработан в 1929 году, с 1936 года можно было в обмен на старое оружие создать запас испанского и китайского вольфрама).

Характеристики
Масса выстрела – 6,4 кг
Масса снаряда – 3,3 кг
Масса сердечника – 0,825 кг
Масса порохового заряда – 1,4 кг
Длина снаряда – 236 мм (3,1 клб)
Начальная скорость снаряда из пушки Д-56Т(ТМ) – 950 м/с
Давление пороховых газов – не более 2380 кг/кв. см
Дальность прямого выстрела из пушки Д-56Т(ТМ):
- по цели высотой 2 м – 1050 м
- по цели высотой 2,7 м – 1200 м
- по цели высотой 3 м – 1250 м
Прицельная дальность – 1500 м
Бронепробиваемость по нормали к броне, на дистанции:
- 500 м – 125 мм
- 1000 м – 110 мм
- 1500 м – 90 мм
- 2000 м – 75 мм
Бронепробиваемость под углом 30 град. от нормали к броне, на дистанции:
- 500 м – 100 мм
- 1000 м – 90 мм
- 1500 м – 75 мм
- 2000 м – 65 мм

Ну и эрзац-снаряд, представляющий заготовку поддона для подкалиберного снаряда.

Вес снаряда 4,1 кг. Начальная скорость примерно 860 м/с. Бронепробиваемость примерно как у тупоголового бронебойного снаряда, может чуть больше за счет большей скорости.

К 1942 году должны быть разработаны и запущены в производство 57-мм противотанковая пушка для ИПТАПов и 100-107 мм танковая пушка для средних САУ и тяжелых танков.

2.2. Зенитная пушка.

76-мм зенитная пушка под патрон от дивизионной пушки должна стать промежуточным звеном между 37-40-мм автоматической пушкой и 100-107-мм тяжелой полуавтоматической зенитной пушкой. В втором периоде для неё надо разработать (или заказать разработку иностранцам) более совершенный ПУАЗО типа ПУАЗО-3 (разработанный для нас чехами в 1938 году). Радиовзрыватель может быть только в мечтах или благодаря просто необычайной удачи разведки.

1934 год можно считать годом рождения первого отечественного радиолокатора. В этом году в Ленинграде начались первые полноценные опыты с аппаратурой радиообнаружения.

Некоторые разработки радиолокационных станций в СССР:

• 1936 год — создана первая непрерывная радиолокационная станция «Ревень», которая позже получила название РУС-1. Могла обнаруживать самолёты на расстоянии до 35 км, но имела ограничения: непрерывный сигнал создавал помехи, а точность была низкой.
• 1937 год — в Ленинградском физико-техническом институте (ЛФТИ) была испытана установка «Редут» — первая импульсная РЛС метрового диапазона. Могла обнаруживать самолёты на расстоянии до 15–17 км.
• К 1940 году — на базе «Редута» была создана радиолокационная станция РУС-2 — первая советская РЛС дальнего обнаружения. Могла видеть самолёты на расстоянии до 150 км, определять их курс, скорость и даже распознавать группы целей.

Снаряды те же, что и у дивизионной пушки плюс дистанционная зенитная граната, описанная выше.

2.3. Горная и полковая пушка.

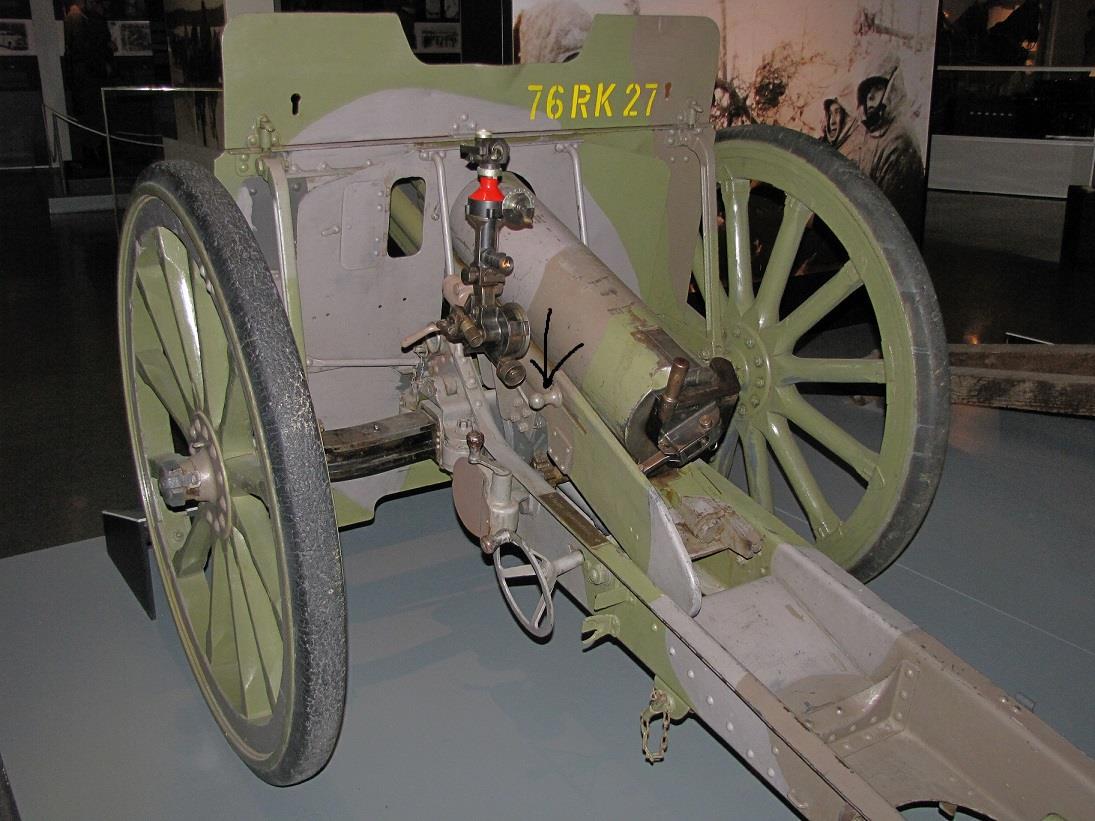

Можно оставить горную пушку обр. 1904 года, лишь дополнив боекомплект кумулятивным снарядом. Но можно в 1930 году купить у немцев несколько 37-мм противотанковых пушек и на основе их лафета изготовить аналог 76-мм полковой пушки обр. 1943 года с баллистикой горной пушки обр. 1904 года.

Снаряды.

Пороховой заряд 0,21 кг. Снаряды делать дальнобойной формы.

Стальная дальнобойная граната 53-ОФ-350

Сталистого чугуна осколочная дальнобойная граната 53-О-350А

Шрапнель с трубкой Т-6 53-Ш-354Т. Добавочная скорость, сообщаемая пулям вышибным зарядом, составляет около 80 м/с.

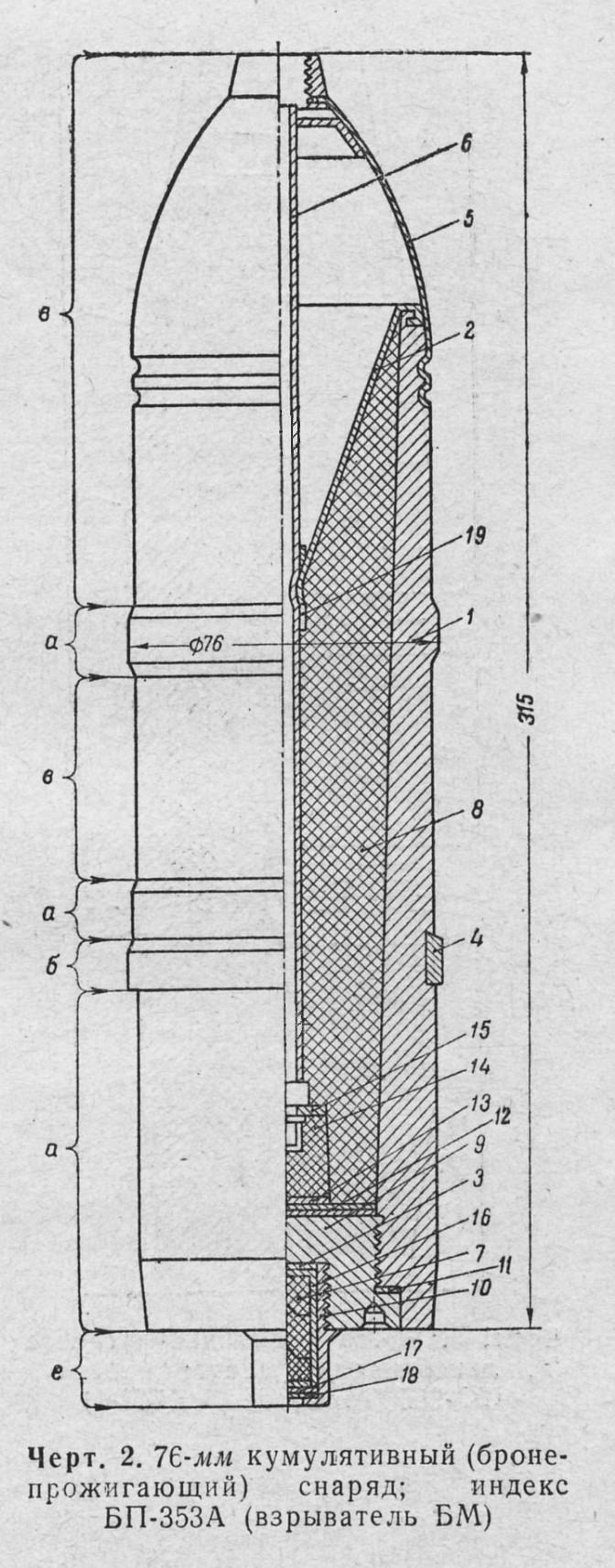

76,2-мм выстрелы 53-УБП-353А и 53-УБП-354А с бронепрожигающим снарядом сталистого чугуна 53-БП-353А

Характеристики
Масса выстрела – 7,15 кг
Масса снаряда – 5,41 кг
Масса разрывного заряда (ТГ-50) – 0,62 кг
Масса метательного заряда – 0,26 кг
Длина снаряда:
- вариант с обтекателем; без взрывателя и трассера – 315 мм
- вариант с привинтной головкой; со взрывателем и трассером – 327 мм
Дальность эффективной стрельбы – 500 м
Прицельная дальность стрельбы – 1000 м

76,2-мм выстрелы 53-УБП-353М и 53-УБП-354М с бронепрожигающим (кумулятивным) стальным снарядом с трассером 53-БП-350М

Характеристики
Масса выстрела – 5,74 кг
Масса снаряда со взрывателем – 3,94 кг
Масса ВВ (ТГ-50) – 0,49 кг
Длина снаряда без взрывателя – 280 мм (3,7 клб)
Длина снаряда со взрывателем и трассером – 325 мм
Давление пороховых газов:
- у зарядов из пороха WM – 600 кг/кв. см
- у зарядов из пороха ВТМ - 500 кг/кв. см
Начальная скорость снаряда:
- при стрельбе из пушки ЗИС-3 и Д-56Т(ТМ) – 325 м/с
- при стрельбе из полковой пушки обр. 1927 г. – 260 м/с
Дальность прямого выстрела из пушки ЗИС-3 и Д-56Т(ТМ):
- по цели высотой 2 м – 400 м
- по цели высотой 2,7 м – 460 м
- по цели высотой 3 м – 490 м
Дальность прямого выстрела из полковой пушки обр. 1927 г.:
- по цели высотой 2 м – 330 м
Эффективная дальность стрельбы – 500 м (до 1000 м)
Прицельная дальность:
- из дивизионных и танковых пушек – 2000 м
- из полковой пушки обр. 1927 г. – 1000 м
Бронепробиваемость под углом 30 град. от нормали к броне – 70…75 мм

2.4. Танковая пушка.

76 мм. Ствол длиной 42 калибра. Для танков и САУ.

В РИ у нас в 1932 году была принята на вооружение 45-мм танковая пушка с вертикальным клиновым затвором с четверть-автоматикой, в 1934 году она стала полуавтоматической, в 1938 году добавили стабилизатор для стрельбы на ходу. В предложенной АИ это будет 76 мм пушка в 42 калибра такового же устройства и принятая и модернизированная в те же даты.

Снаряды.

Выстрелы те же, что и у дивизионной пушки. Пороховой заряд 1,08 кг. Снаряды дальнобойной формы.

Стальная дальнобойная граната 53-ОФ-350

Сталистого чугуна осколочная дальнобойная граната 53-О-350А

Бронебойный тупоголовый с баллистическим наконечником с локализаторами трассирующий 53-БР-350Б

76,2-мм выстрел 53-УБР-354 с бронебойно-трассирующим снарядом 53-БР-354

76,2-мм выстрел 53-УБР-354Н с подкалиберным бронебойно-трассирующим снарядом обтекаемой формы 53-БР-354Н

Все эти снаряды были описаны выше, как боеприпасы к дивизионной пушке, но вместо шрапнели - картечью Если по нехватке картечь заменяется шрапнелью, то трубка заранее устанавливается "На картечь".

76,2-мм выстрелы 53-УЩ-353 и 53-УЩ-354 с картечью 53-Щ-350

Предназначены для поражения открыто расположенной живой силы противника на дальности до 250 м. Используются для самообороны при отражении атак пехоты и конницы. Применяются для стрельбы из 76,2-мм полковых (только 53-УЩ-353), дивизионных и танковых пушек, не имеющих дульного тормоза. Стрельба из дивизионной пушки обр. 1942 г. (ЗИС-3), а также других орудий, имеющих дульный тормоз, запрещена; невыполнение этого требования приведет к срыву дульного тормоза вылетающими из ствола пулями.

Состав выстрелов
53-УЩ-353
- картечь 53-Щ-350
- заряд в гильзе 54-Ж-353
- капсюльная втулка КВ-4

53-УЩ-354
- картечь 53-Щ-350
- заряд в гильзе 54-Ж-354
- капсюльная втулка КВ-4

Характеристики
Масса выстрела 53-УЩ-353 – 8,22 кг
Масса картечи 53-Щ-350 – 6,22 кг
Длина картечи 53-Щ-350 – 4,3 клб
Количество пуль – 549 шт.

Описание
Выстрелы – унитарного заряжания, состоят из картечи 53-Щ-350, метательного заряда в гильзе и капсюльной втулки.

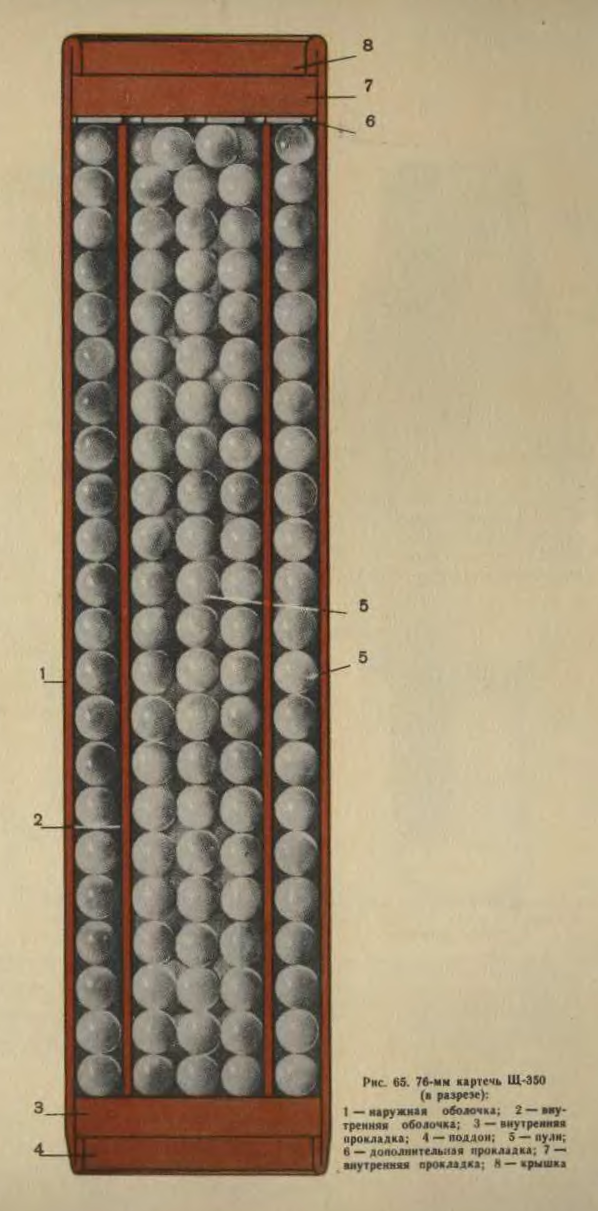

Картечь 53-Щ-350 состоит из наружной оболочки, крышки, поддона, внутренней оболочки, пуль, внутренних прокладок и дополнительной прокладки.
Наружная и внутренняя оболочки, крышка, поддон и внутренние прокладки изготовлены из прессованной бумаги. Дополнительная прокладка изготовлена из картона.
Пули изготовлены из свинцово-сурьмяного сплава. Масса одной пули – около 10 г. В снаряде помещается 549 пуль. Пули уложены в следующем порядке: между наружной и внутренней оболочками помещено 28 рядов по 13 пуль и во внутренней оболочке 27 рядов по 6 пуль с центральным столбиков в 23 пули.
Крышка и поддон вставлены на казеиновом клее и покрыты лаком.
Наружная поверхность оболочки после сборки пропитана раствором канифоли в олифе и окрашена эмалью серого цвета.
Для фиксации положения картечи в гильзе при патронировании на нижней части снаряда нанесена черная кольцевая полоса.

Действие картечи
При выстреле наружная и внутренняя оболочки разворачиваются в канале ствола, в результате чего пули вылетают за дульный срез снопом с углом разлета 6…9 градусов. Поражаемый пулями район составляет до 50 м по фронту и до 250 м в глубину.
При наличии перед огневой позицией твердого грунта поражение, наносимое картечью, возрастает за счет рикошетирующих пуль.

Упаковка
Выстрелы упаковываются в деревянные ящики. В ящике размещается пять выстрелов. Масса ящика с выстрелами – 56 кг.

К 1942 году должна быть разработана 100-107 мм танковая пушка для средних САУ и тяжелых танков (в первую очередь для САУ).
