Гаубицы и УВН

Сегодня немного о том, какие преимущества даёт широкий диапазон углов вертикальной наводки и переменных зарядов. Сравнивать для наглядности будем нашу 122-мм М-30 и немецкую “левшу” 105-мм LeFH 18.

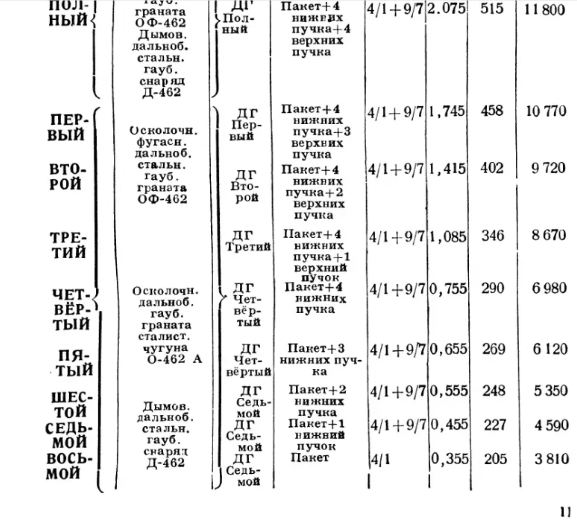

Первая имеет УГН до 63,3 град. и 9 зарядов - от полного до восьмого:

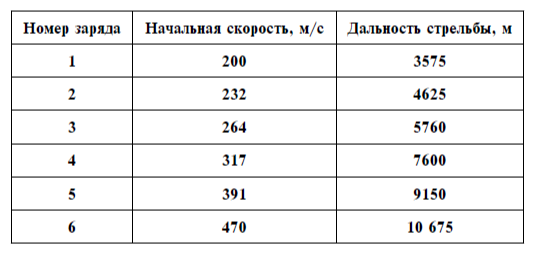

Вторая - всего до 42 град., и имеет 6 зарядов:

Основное преимущество - простота поражения целей за рельефом.

Для примера возьмём гребень высотой, скажем, в 50 метров. Дистанция стрельбы - пять километров, около половины от максимальной дальности для немецкого орудия, и несколько меньше - для нашего.

Немецкая гаубица сможет на такую дистанцию выстрелить только 3-им зарядом, угол падения составит 32,1 град. Соотв. если снаряд пролетит над гребнем впритирку, то он улетит дальше него на 79 м.

Наше орудие при стрельбе минимальным для такой дистанции, шестым зарядом сможет увеличить угол падения до 58,5 градусов. Снаряд улетит на 30 метров дальше гребня. Но это ещё всё - благодаря широкому диапазону УВН наша гаубица может выстрелить и пятым зарядом, доведя угол падения до 65,6 градусов, при которых снаряд улетит всего на 22 м дальше.

Здесь мы рассмотрели идеальную ситуацию, когда за склоном сразу идёт около-вертикальный обрыв, и снаряд не врезается в склон на обратном скате. В случае наличия такового всё просто. Если склон имеет крутость меньше, чем угол падения снаряда, то орудие сможет попасть в любую его точку; если выше - то см. цифры выше. И тут, собственно, и заключается основной плюс М-30 - если склон с крутостью выше 32,1 градусов представить вполне можно, то вот такой, что круче 58,5-65,6 градусов (особенно доступный для отрытия окопов) - уже куда сложнее.

Т.е. по сути М-30 может не только спокойно работать по целям на более сложном рельефе, попадая в любую часть склона, но и в случае совсем уж крутого - будет давать в несколько раз меньшую мёртвую зону.

Ещё один нюанс - выбор огневых позиций. К примеру, наша гаубица может встать за возвышенностью с крутостью склона менее 45 градусов, и всё равно сможет доставать до противника на дистанциях выше 3 040 м (ближе будет мёртвая зона даже для самого малого заряда). Притом, при достаточной высоте гребня и близости позиции артиллерии к его вершине (для этого не обязательно затаскивать гаубицы по крутому склону - достаточно поставить их у подножия), немцы из своей “левши” их могут просто не достать в широком диапазоне дистанций - не хватит угла падения снаряда.

В тоже время, для немцев критичным будет уклон уже градусов в 25, иначе мёртвые зоны будут появляться и на бОльших дистанциях. И тут нужно напомнить, что как раз размещение артиллерии в сложном рельефе сильно усложняет борьбу с ней - звук выстрела будет слышно сильно хуже (он просто отразится от склона назад), из-за чего сильно снизится эффективность звуковой разведки, а уж с постов наблюдения и вовсе батарею не увидеть.

Ну и наконец, проблемы в борьбе с полевой фортификацией. Например, мы хотим поразить укрепление в перекрытие, на всё тех же 5 км. Немецкий снаряд при стрельбе 3-им зарядом при встрече с перекрытием будет иметь угол отклонения от нормали в 57,9 град., и скорость падения в 216,2 м/с. Наша гаубица на шестом заряде уронит снаряд на скорости в 217,2 м/с и под углом в 31,5 град. от нормали. Т.е. перед разрывом снаряд заглубится глубже в грунт примерно в 1,6 раза, и вероятность поражения цели будет заметно выше. Да и осколочное действие снаряда при большом угле падения тоже выше: для сравнения, у немецкой 210-мм мортиры площадь действительного поражения осколками при больших углах падения вырастала с 2 400 до 3 750 м2.
