Наблюдательные вышки, мачтовые перископы.

Горизонт - далекая-далекая линия, где небо сливается с землей. Как заглянуть за горизонт? Посмотреть в большой-пребольшой бинокль? Не получится. Бинокль лишь приблизит горизонт, но заглянуть за него не сможет, так как Земля круглая и сразу за горизонтом начинается обратная сторона Земли.

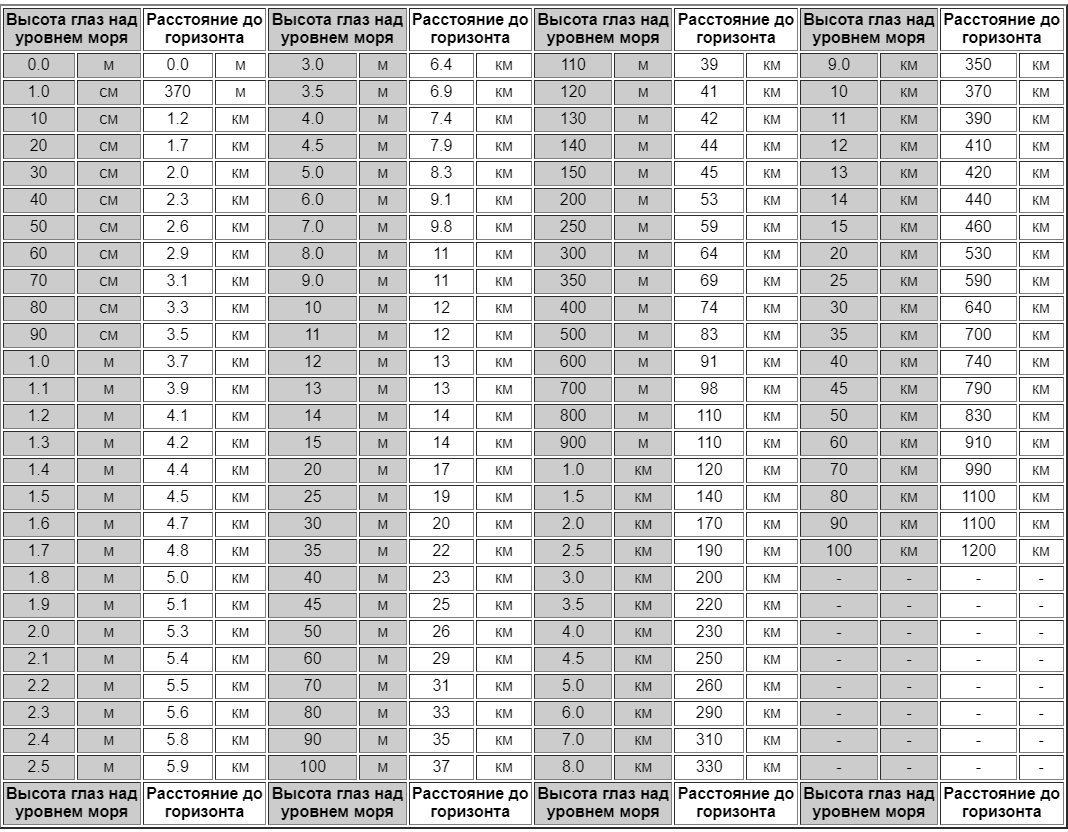

Как далеко от нас горизонт? Это зависит от того как высоко мы стоим : на ровной земле, на крыше дома, на высоком дереве или на горе. Для расчета дальности видимого горизонта в идеальных условиях применяется формула :

Геометрическая дальность видимого горизонта ( в км) равна 3,57 умноженному на квадратный корень высота точки наблюдения относительно поверхности Земли ( в м).

То есть человек среднего роста, стоя на берегу большого озера видит горизонт на расстоянии 4,7 км, а для того чтобы увидеть дальше ему надо подняться на высокий берег, залезть на высокое дерево...

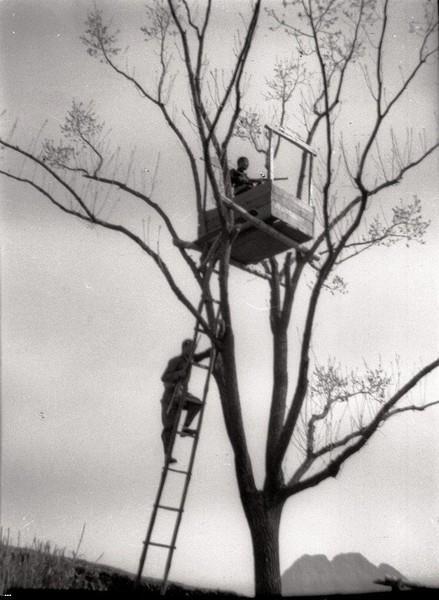

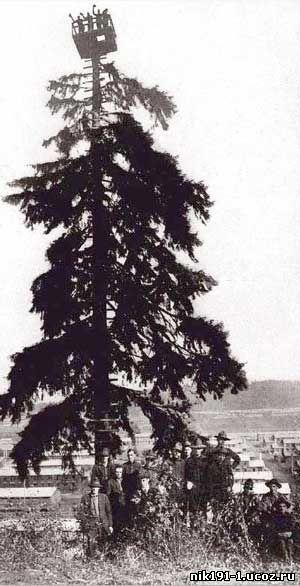

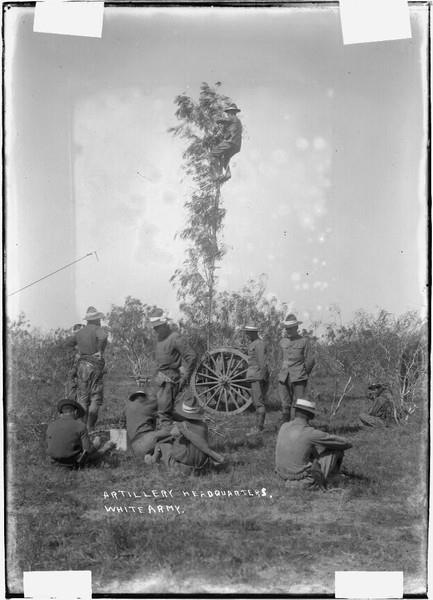

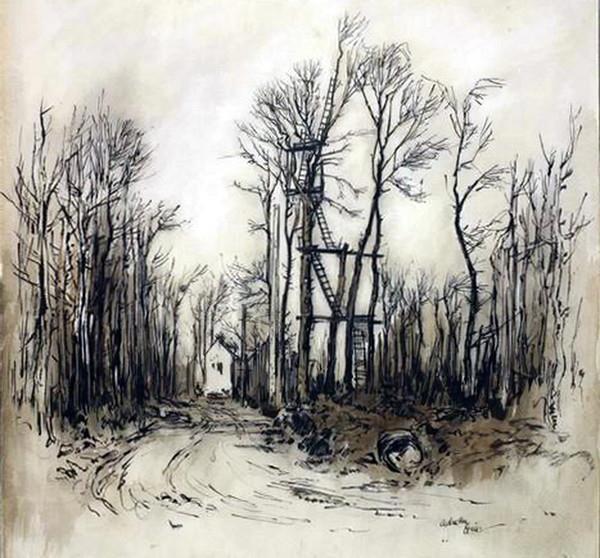

Военные всегда стремились видеть дальше и размещали свои наблюдательные пункты на высоких холмах или на деревьях.

А что делать если нет холмов и высоких деревьев? То есть не совсем нет, а нет там где приходится расположиться. А если кругом высокие заросли и ничего не видно на расстоянии вытянутой руки?

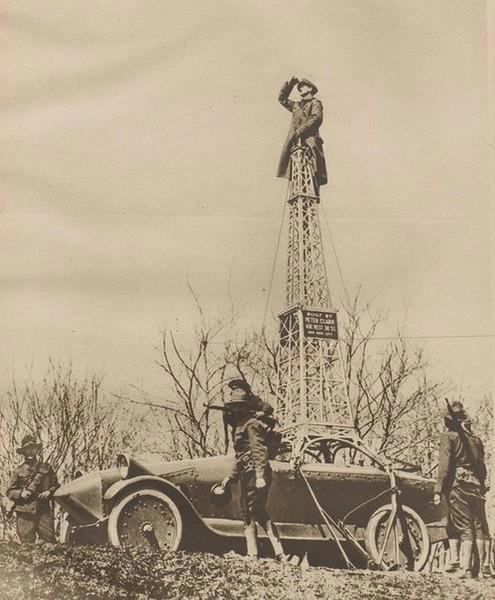

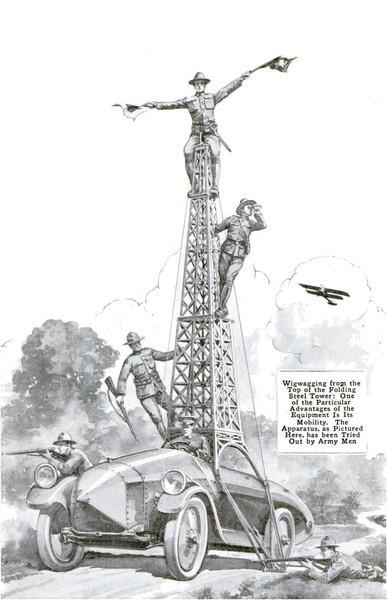

ПЕРЕДВИЖНЫЕ НАБЛЮДАТЕЛЬНЫЕ ВЫШКИ (ЛЕСНИЦЫ).

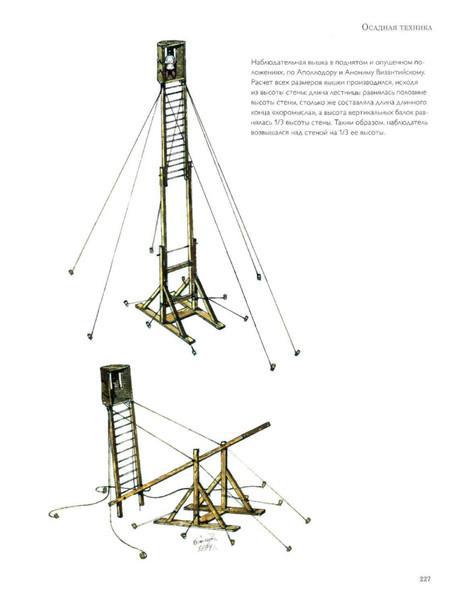

Первое упоминание о подобном сооружение есть в трактате 6 века н. э. об осадном искусстве Анонима Византийского

Эта наблюдательная лестница предназначалась для наблюдения за осажденным противником в крепости. Я нигде не читал о применении этого сооружения в средние века и впервые массово наблюдательная лестница была применена английскими и французскими войсками для корректировки огня артиллерии в Крымскую войну при осаде Севастополя.

Развитие нарезной артиллерии заставило ввести переносные наблюдательные лестницы в каждую артиллерийскую батарею, так как снаряды стали улетать за горизонт. Вышки стали разделяться на полевые и крепостные.

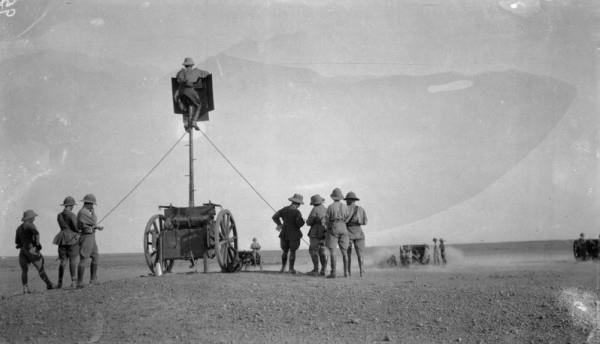

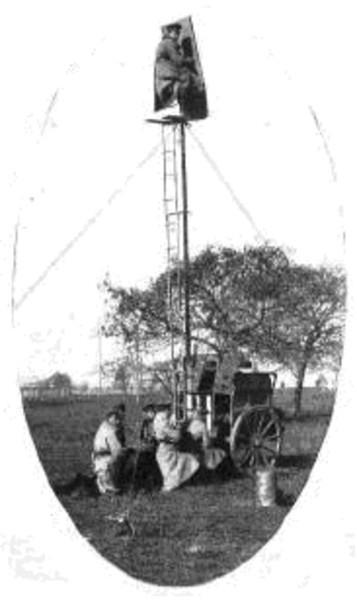

Примером легкой полевой может служить вышка генерала Демидова. Она крепиться к зарядному ящику, в котором возили снаряды, имеет на верху сидение для наблюдателя и высоту 6 м ( 3 сажени). Сидение наблюдателя могло быть оснащено стальным щитом для защиты от шрапнельных пуль. Радиус обзора до 9 км.

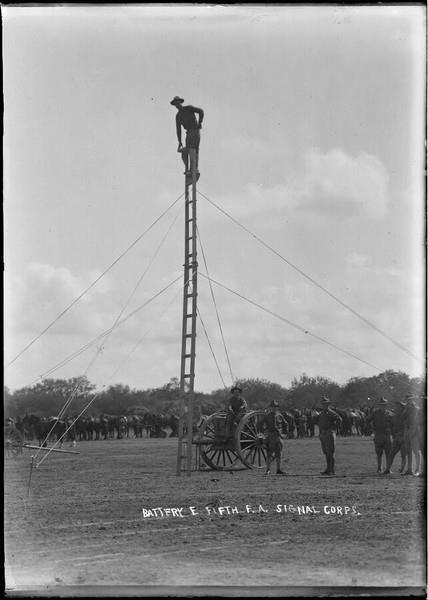

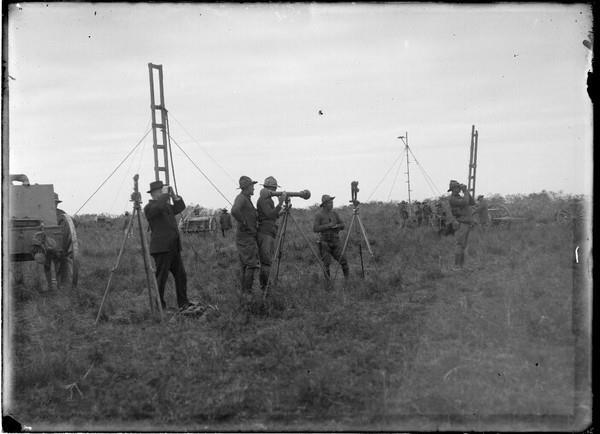

Американцы применяли такие-же вышки.

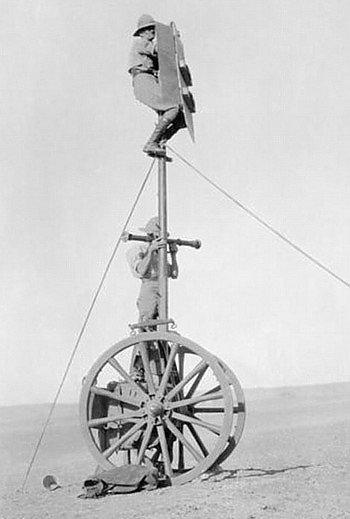

Английские немного отличались.

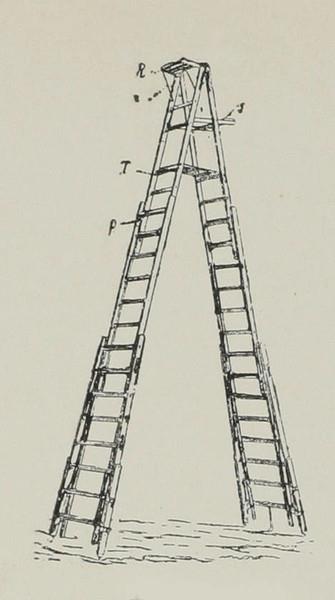

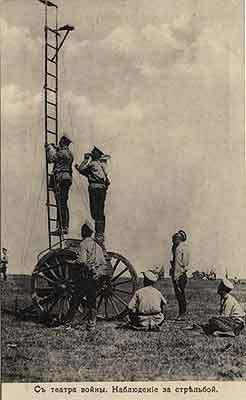

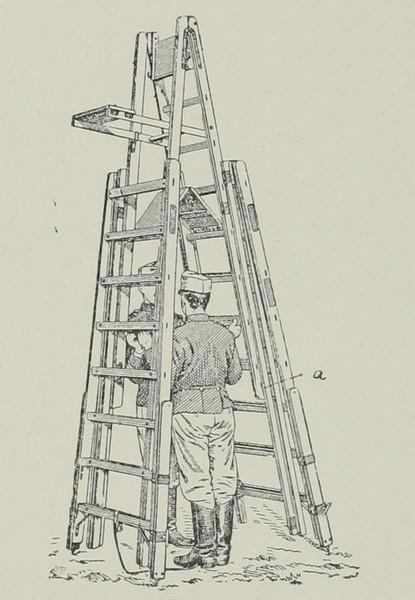

Австрийская вышка имела вид 2 соединенных в вершине лестниц, состоящих каждая из 3 частей, выдвигаемых одна вдоль другой. Наверху имеется сиденье S для наблюдателя и опоры R для локтей и T для ног; высота 6 м. При установке вышки выдвигается кверху сначала верхняя часть и откидываются опорные планки a, a затем тем же образом выдвигается средняя часть. Для большей устойчивости вышка укрепляется 2 оттяжками от крюков на верхней части вышки к 2 вбитым в землю кольям. Так же устроена и германская вышка, только верхняя часть её представляет собой одиночную лестницу.

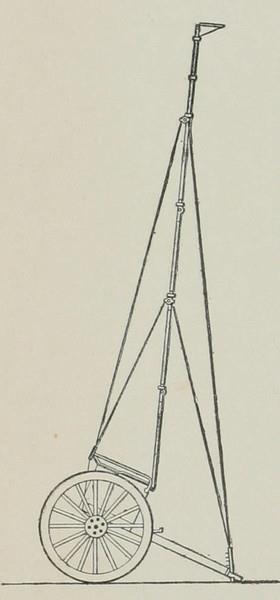

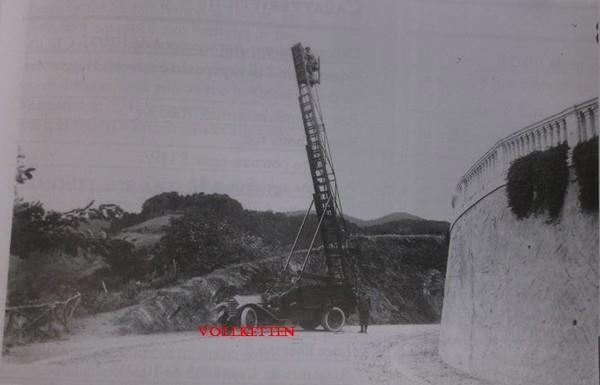

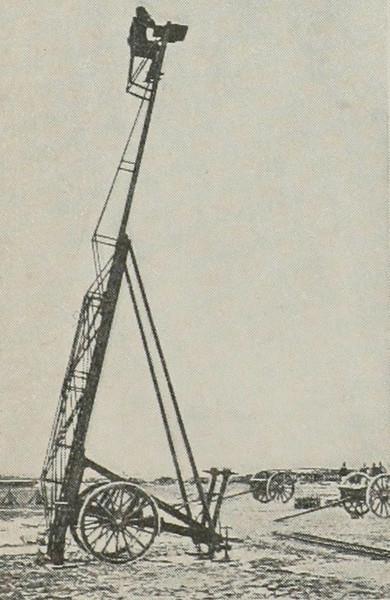

Французская вышка сходна с раздвижными пожарными лестницами. Её высота может достигать 15 м. Радиус обзора до 15 км.

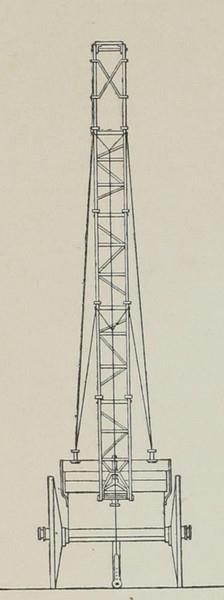

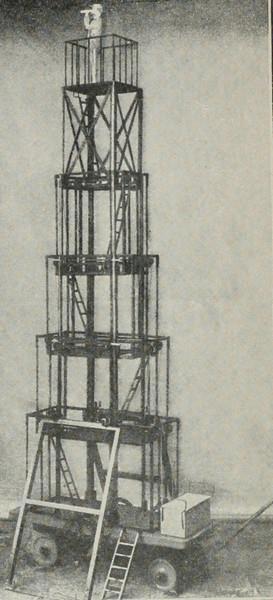

Итальянская вышка Ферреро представляет собой ряд четырехугольных колонн, выдвигаемых одна из другой телескопически при помощи системы блоков. Основанием вышки служит повозка. Сходное с ней устройство имеет русская крепостная вышка.

Имелся и облегченный вариант вышки Ферреро.

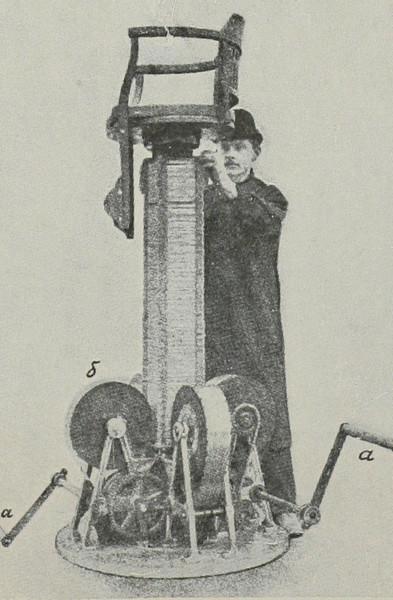

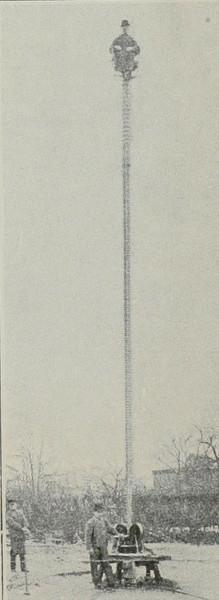

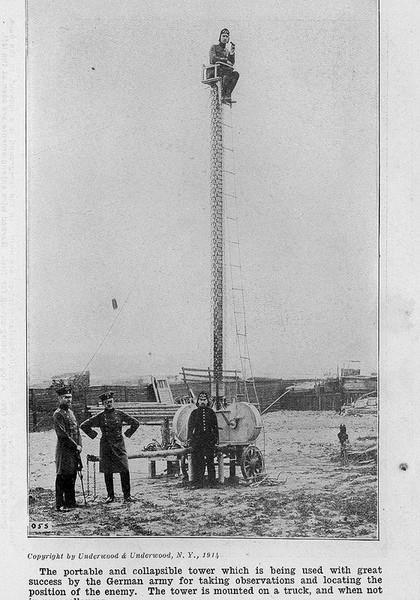

Наконец, оригинальная вышка Фонтана представляет собой 4-гранную колонну, образуемую 4 стальными лентами. У сложенной вышки ленты эти навиты на 4 барабана б, и только верхние концы их соединены между собой, образуя вершину наблюдательной вышки. При вращении рукоятки а приходят в движение барабаны б, ленты с них постепенно свиваются, выдвигаются вверх и, взаимно соединяясь кромками, образуют колонну вышки с сиденьем для наблюдателя. Чтобы ленты от давления сверху не выпучивались в стороны, они на всем протяжении колонны охватываются рядом легких угольников, удерживаемых на некотором расстоянии друг над другом кожаными ремнями. Вышка Фонтана легка и удобна и быстро (в 1—3 мин.) поднимается. Однако, на укрепления оттяжками к земле для устойчивости еще требуется несколько минут.

Такие вышки прослужили до второй мировой войны, отлично показали себя при стрельбе с закрытых позиций, но наблюдатель был уязвим для огня противника. Поэтому параллельно применялись мачтовые перископы.


МАЧТОВЫЙ ПЕРИСКОП.

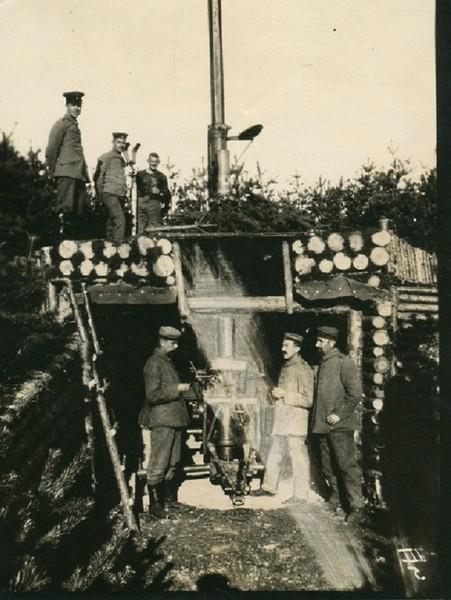

Прототип перископа изобрёл Иоганн Гутенберг в 1430-х годах, его устройство позволяло пилигримам смотреть поверх голов в толпе на фестивале в Аахене. Ян Гевелий описал перископ в своей работе Selenografia, sive Lunae Descriptio (Селенография, или описание Луны) в 1647 г. Он же впервые предложил использовать перископ для военных целей.Французский ученый Ипполит Мария-Дэви в 1854 году предложил морской перископ, состоящий из трубы и двух развернутых под углом 45° зеркал, для замены моряка на смотровой площадке на мачте. Именно этот перископ французы применили при осаде Севастополя в Крымскую войну.

В массовой производство мачтовые перископы пошли в конце 19 века и служили до второй мировой войны.

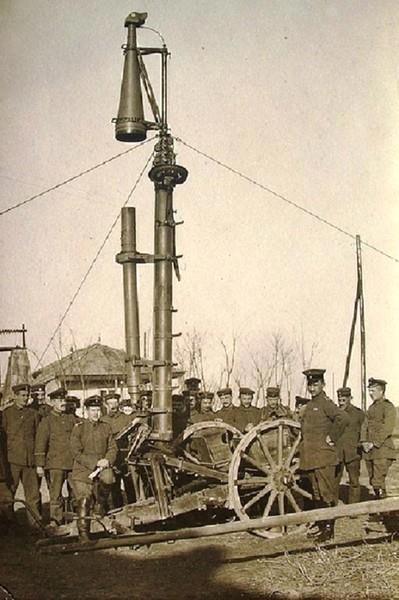

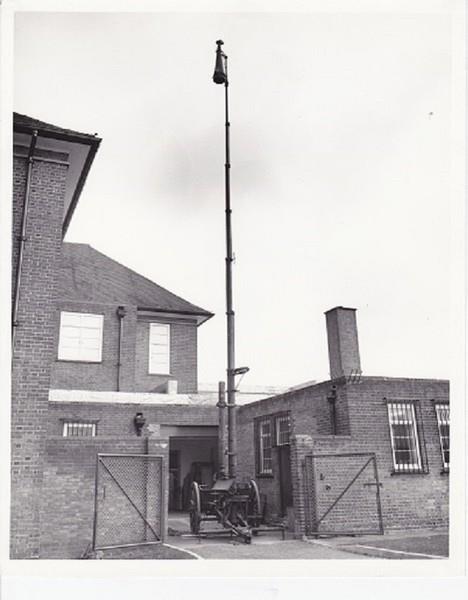

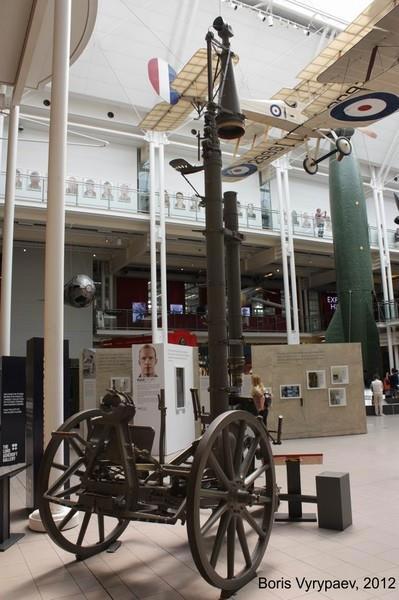

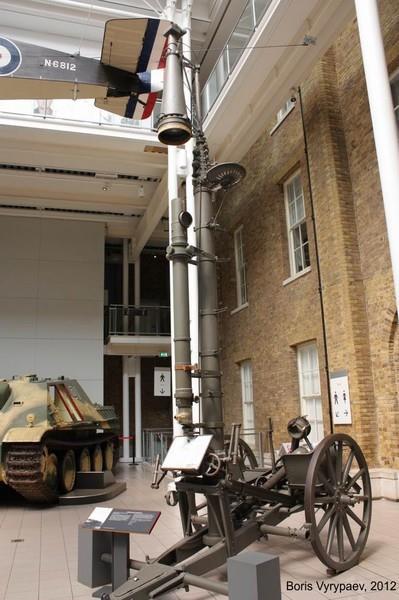

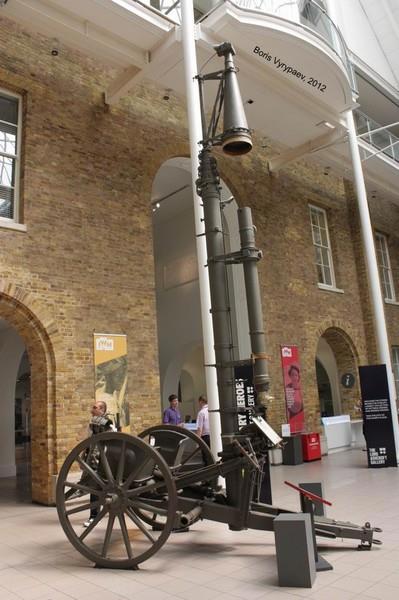

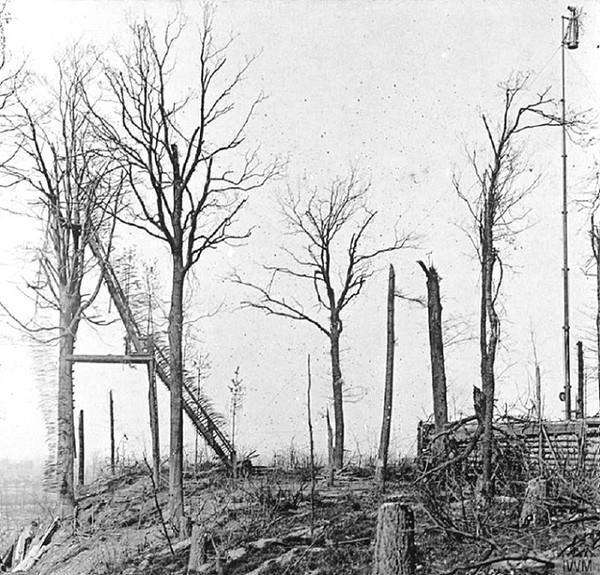

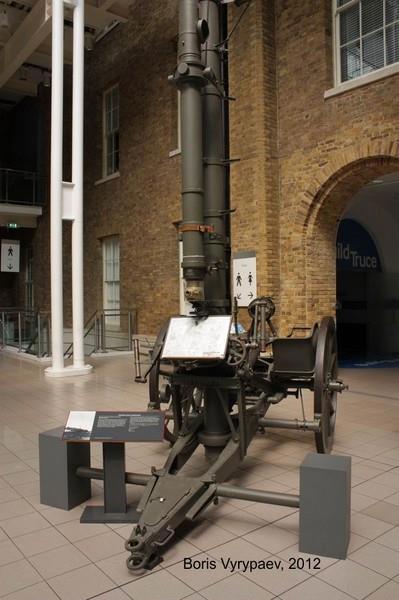

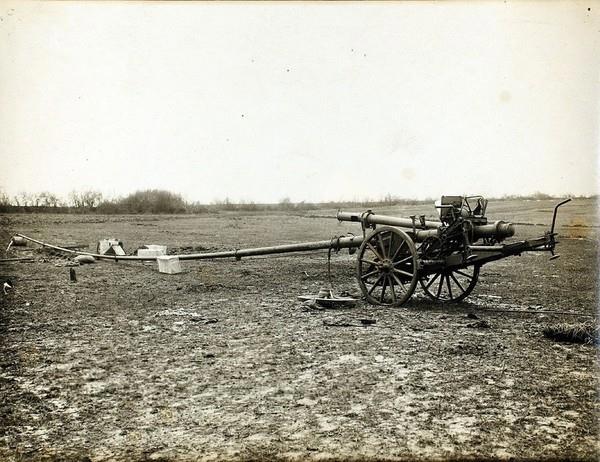

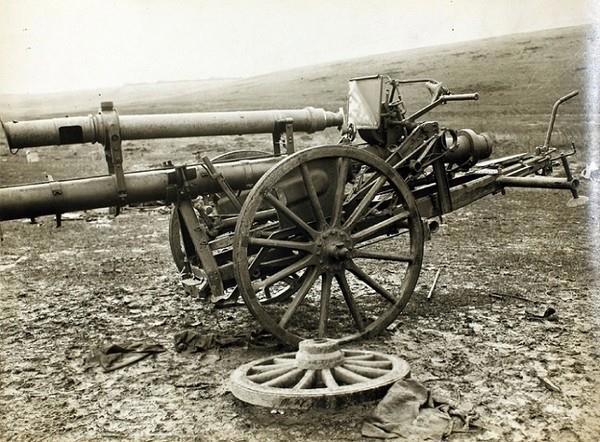

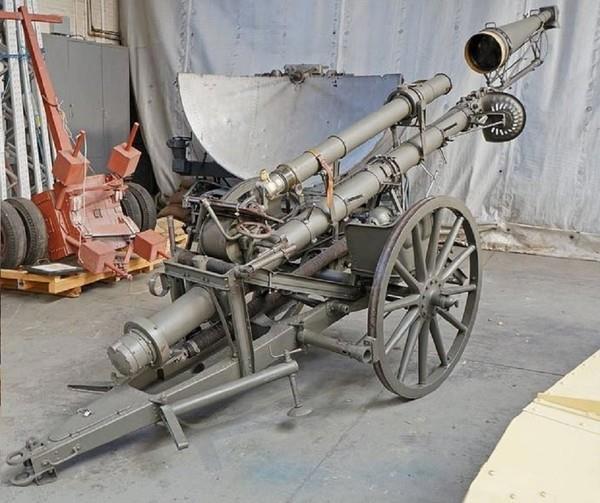

На фотографии немецкий мачтовый перископ, изготовленный в 1917 году. Масса 1 300 кг. Высота мачты 9 - 26 м. Величина эта регулировалась путем выдвижения или втягивания восьми телескопических секций при помощи специального ворота. Развертывание на позиции предполагало устойчивое закрепление верхней части перископа при помощи трех натяжных тросов. Радиус обзора до 20 км.

ГОНИОМЕТРИЧЕСКИЙ ПРИЦЕЛ.

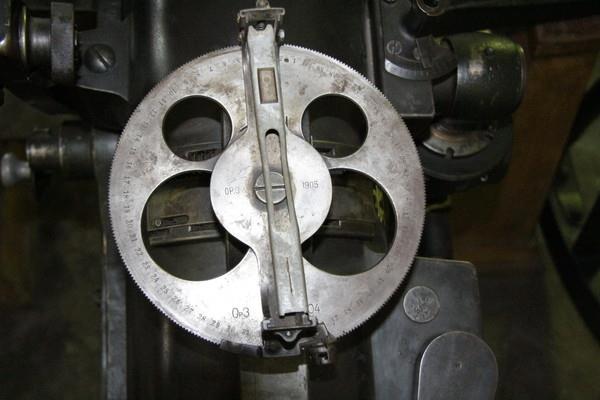

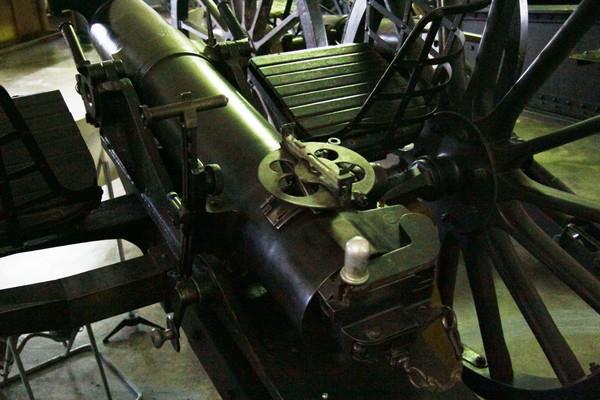

Это немецкий гониометрический прицел, разработанный в период 1880 – 1890 годов и принятый на вооружение других стран. Он позволяет целиться в одну хорошо видимую цель, а попадать в другую - нужную цель, которую не видно.

Все дело в том, что на наблюдательной вышке стоит такой же прибор, с помощью которого дают наводчикам поправку при прицеливании на вспомогательную цель.

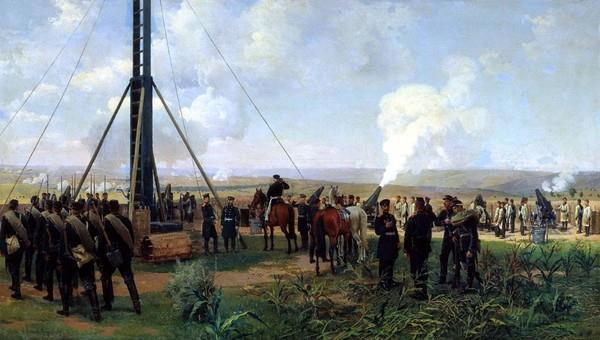

Никола́й Дми́триевич Дми́триев-Оренбу́ргский. «Артиллерийский бой под Плевной. Батарея осадных орудий на Великокняжеской горе», (1880). Военно-исторический музей артиллерии, инженерных войск и войск связи.
