Вскрытие цилиндрового замка

Привет, друг. Доброго утра, подруга.

Дисклеймер.

Сегодняшняя тема, как и любая в школе воровства, идёт по самой грани закона. Не применяйте описанные технологии в преступных целях. Оно тебе надо проводить жизнь в тюрьме, вместо того чтоб читать книжки на АТ? Информация приведена исключительно с целью понимать слабости твоей системы безопасности, основанной на замке.

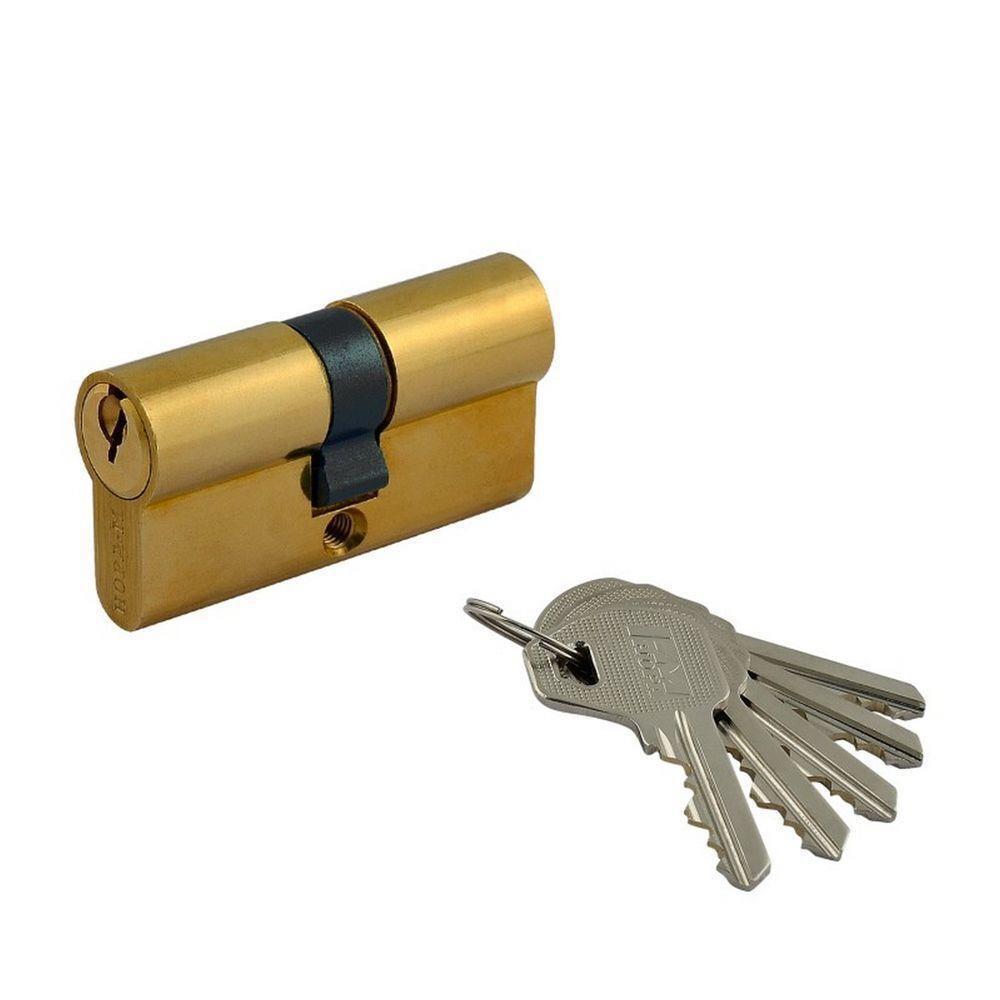

Цилиндровый, или английский замок.

Устроен довольно просто. Условно дешёвый в производстве и довольно лёгкий в монтаже. Видимо поэтому он завоевал рынок.

Как его распознать?

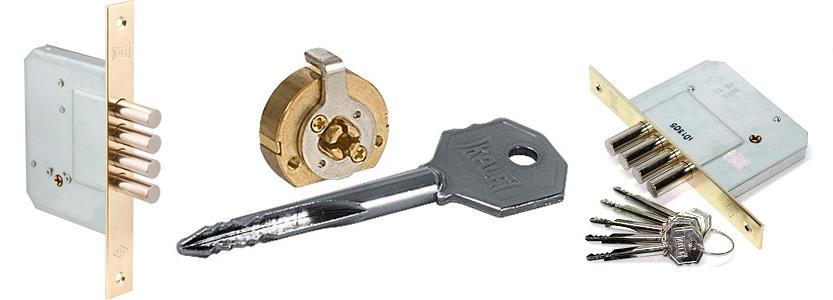

Замочная скважина в форме плоской щели или креста. Ключ похож на маленькую пилку с зубцами по одной или двум сторонам. В сложном случае — это две такие пластины, сваренные перпендикулярно вдоль длинной оси, для крестообразных щелей.

Из чего он состоит?

Задняя планка — пластина, которая крепится к торцевой части корпуса замка и прилегает к торцу двери. Через нее выходят ригели.

Ригели (засовы) (в англоязычной документации — bolt) — стальные стержни разной формы, которые непосредственно запирают дверь, входя в ответную планку на дверной коробке.

Приводная трапеция — деталь, которая передает усилие от поворотного кулачка личинки на ригели. Именно ее двигает кулачок.

Ручной привод — механизм, связанный с дверной ручкой. При нажатии на ручку он убирает фалевый язычок. Опционален.

Фалевый язычок (язычок защелки) (в англоязычной документации — latch) — подпружиненный косой язычок, который удерживает дверь в закрытом состоянии, даже если она не заперта на ключ. Убирается при повороте ручки. Опционален.

Ответная планка (накладка) — металлическая пластина с прорезями для ригелей и язычка, которая устанавливается на дверную коробку.

Кулачок личинки — часть цилиндра, которая входит в зацепление с приводной рамкой внутри замка и двигает ее.

Крепежные стойки — места для винтов, которыми замок крепится внутри дверного полотна.

Пружины ригелей — возвращают ригели в закрытое положение после поворота ключа.

Личинка — это сердце и мозг замка.

Корпус цилиндра — внешняя часть, обычно латунная или стальная, которая вставляется в замок и фиксируется с помощью крепежного винта.

Поворотный кулачок — сердечник цилиндра, который непосредственно проворачивается ключом и приводит в действие механизм замка (двигает ригели через приводную рамку).

Ключевой канал — отверстие, куда вставляется ключ.

Кодовые штифты (секреты) — набор подпружиненных штифтов разной длины, которые блокируют поворот цилиндра. Когда вставлен «свой» ключ, он выстраивает их на линии среза, и цилиндр можно провернуть. От их количества зависит устойчивость замка к взлому подбором.

Запирающие штифты — те самые детали, которые поднимаются пружинами и блокируют цилиндр. От их прочности зависит устойчивость замка к брутфорсу.

Пружины — прижимают запирающие штифты вниз, в исходное положение.

Крепежное отверстие — отверстие для винта, которым личинка фиксируется в корпусе замка.

Фланец (бородка) — декоративная накладная пластина вокруг замочной скважины, которая закрывает посадочное отверстие в двери.

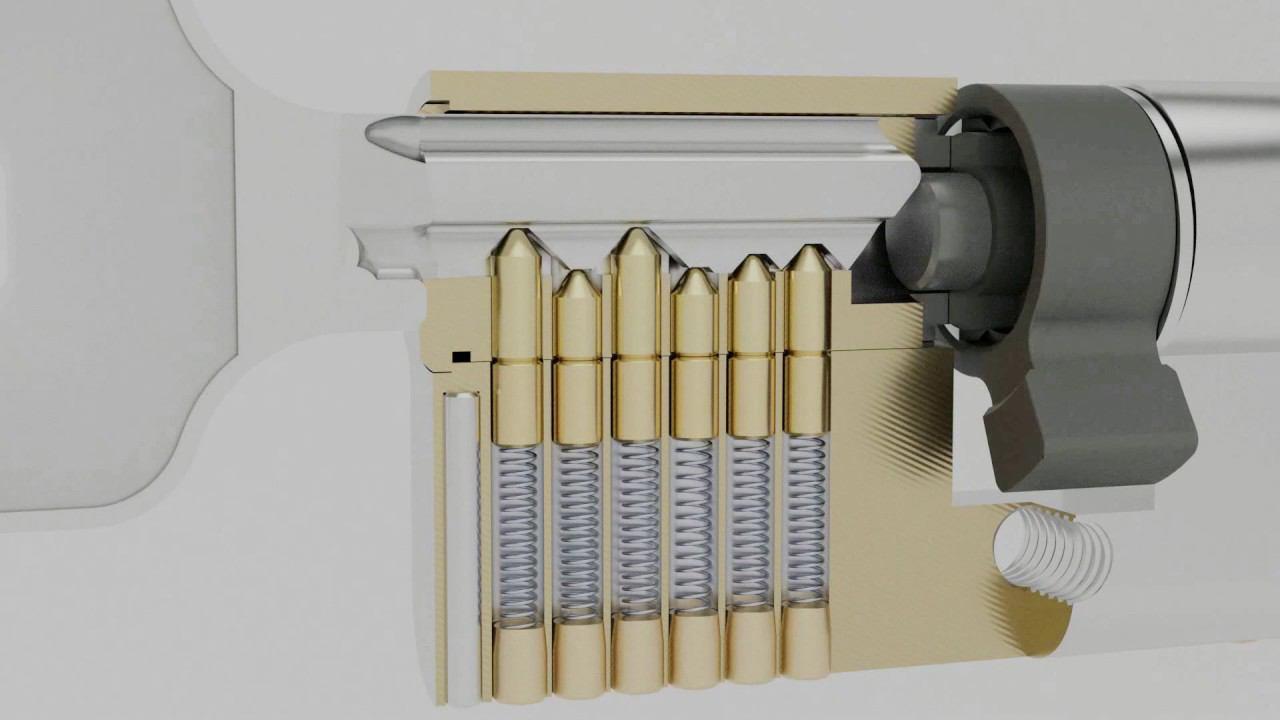

Принцип работы.

Запирающие штифты выталкивают секреты и блокируют цилиндр. Если каждый из секретов сдвинуть на правильное расстояние, то запирающие штифты выровняются по щели и перестанут мешать вращению.

Вскрытие.

Кроме очевидного вскрытия через уничтожение двери или перепиливание язычка, есть менее злодейские методы.

Снятие фланца с последующим отламыванием, а иногда (если замок поставлен или сконструирован странно) прямо отвинчивание личинки. После того как она снята, открывается доступ к передвижению ригеля хоть пальцем.

Сворачивание запирающих штифтов. В ключевой канал заколачивается прочная металлическая деталь и просто с усилием проворачивается. Если мощь взломщика больше, чем прочность запирающих штифтов, то они ломаются, и теперь личинка вращается свободно, позволяя открыть замок.

Не ломая замок. Наверное, многие видели в фильмах, как смелый герой ковыряется в замке булавкой и открывает его. Так вот, это лажа. Цилиндровый замок так не поддастся.

Для безвредного (для замка) вскрытия используются две приспособы:

Вороток (похож на загнутую отвёртку) — размещается в прорезь ключа и слегка давит (вращением вдоль оси личинки) таким образом, чтоб трением помешать запирающим штифтам ходить свободно под воздействием пружины;

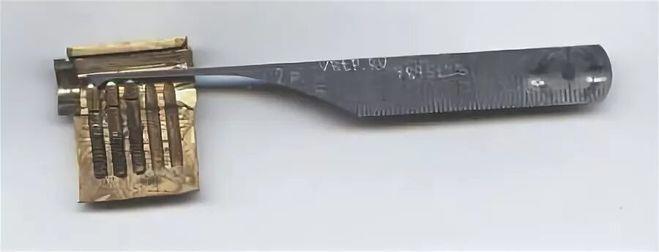

Собственно отмычка. Это узкая пластинка (должна входить в замочную скважину с учётом того, что там уже вороток) с небольшим выступом на конце. Её задача — нащупать каждый из секретов и сдвинуть его на столько, чтоб он переместил запирающий штифт ровно на разрез. Чем хуже собран замок и с большим люфтом — тем легче это сделать.

Естественно, если ключ крестовой или хотя бы с двойной «пилкой», сделать это гораздо сложнее. Простое правило — чем больше секретов и чем тщательней подогнаны детали замка — тем его сложнее открыть.

Какой метод используют злодеи для проникновения?

Это зависит от того, какая деталь защиты является слабым звеном. Нет смысла делать прочную дверь с дешёвым замком. Бесполезно вешать Cerber или Mul-T-Lock на фанерную херню.

Прочность всей системы зависит от прочности самой плохой детали.
