Земляные пушки.

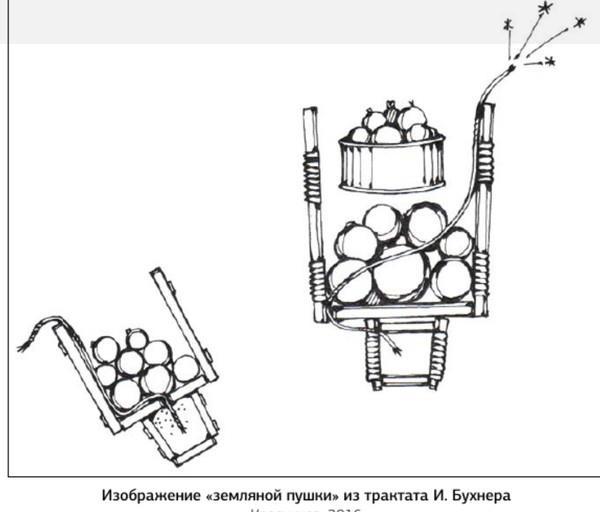

Земляной пушкой называли камнеметный фугас. Это вынужденная мера при нехватке артиллерийских орудий и больших запасах взрывчатых веществ. Самое первое описание эрзац-пушек сделал итальянский алхимик, металлург и архитектор Ванноччо Бирингуччо в трактате «Пиротехния» (Pirotechnia) в 1540 г, впоследствии неоднократно переиздававшимся.

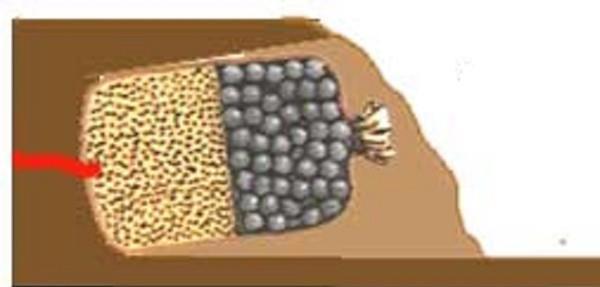

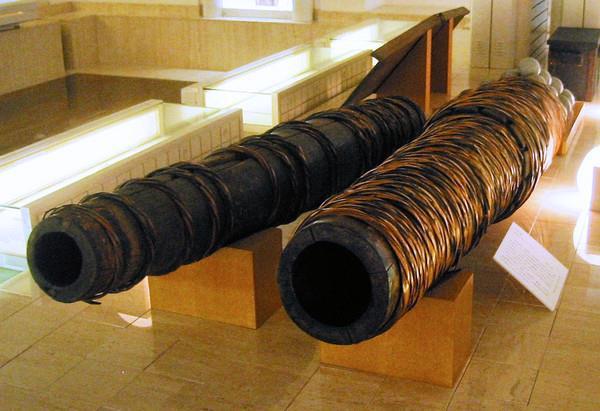

Собственно сначала делали эрзац-пушки с деревянными стволами обмотанными проклеенными веревками, потом для безопасности стали эти стволы закапывать в землю под углом в сторону противника, а стремление увеличить калибр и недостаток древесных стволов нужного диаметра и привело к созданию "земляных пушек". Самое раннее упоминание о применении таких "пушек" - шведами в 1633 г.

Вот что об этом написано в "Военной энциклопедии (1911-1915)" :

"КАМНЕМЕТЫ (камнеметные фугасы). Впервые б. применены шведами при осаде Костница в 1633 г. В XIX в. употреблялись довольно часто для усиления обороны укрепл. позиций. В наст. время, с развитием друг. средств поражения, значение К. уменьшилось, но они м. быть с пользой применены и теперь, для обороны крутых и имеющих закрытия подступов, для разстр-ва прот-ка перед искусств. препятствиями, в промежутках между ними и проч. К. производят, гл. обр., значит. морал. впечатление и наносят нек-рое поражение. Первонач. устр-во К. мало отличалось от современнаго. Размеры ям для них зависят от величины зарядов и качества грунта, а величина заряда определяется весом выбрасываемаго камня. Взрывы производятся при помощи порох. сосиса, укладываемаго в желобе, идущем от заряда к ровику, позади фугасной ямы, или электричеством. Теоретическое и практическое изследование о К. произведено майором бельг. службы Бральоном (Е. Bralion, Les fougasses pierriers, Bruxelles, 1872).

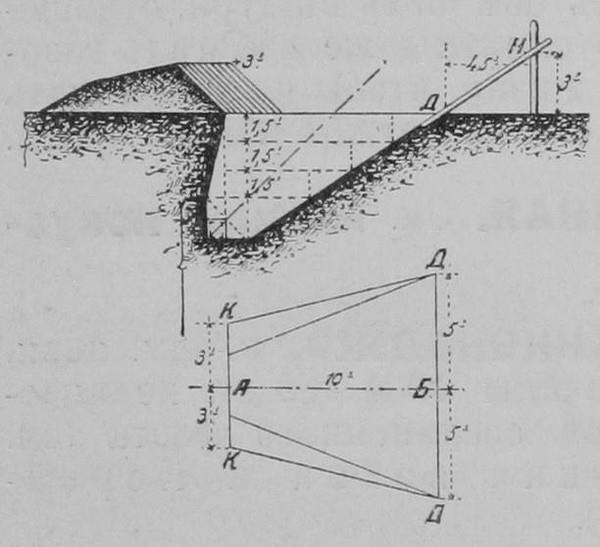

На черт. показано устройство К. Глубина ямы 6-61/2 фт., длина 10-12 фт., шир. в устье - 10 фт., у заряда - 3 фт. Вынутая земля располагается валиком в 3 фт. высоты у тыльной крутости К. и отчасти по сторонам его. Заложение бок. стенкам придается по окончании выделки помещения для заряда. Обычная величина заряда - 11/2 пд. пороха; на это колич-во пороха, при тверд. грунте, берется 60 кб. фт. камня, т.-е. по разсчету 1 кб. фт. камня на 1 фн. пороха; при сред. грунте лучше количество камня уменьшить на 1/4. Между камнем и зарядом располагается дерев. щит из двух рядов 2-дм. досок. Для уменьшения дробления камней зарядом, между ним и щитом оставляют промежуток в 1/2-фт. Сред. дальность разброса камней: ок. 300 шаг. вперед и ок. 50 шаг. в стороны. Для отрывки ямы назначается 1 у.-оф. и 6 ряд. Время отрывки 4-6 ч. При недостатке времени и на мест-ти с выс. грунт. водою, ямам дают меньшие размеры, глуб. 41/2 фт., дл. и шир. 6-7 фт., заряд же берется в половину меньше. Пироксилин и друг. дробящия вещества также пригодны для К., но действие их не лучше пороха при том же весе. С большею пользой пироксилин м. б. применен неск. иначе, в виде удлинен. зарядов, располагаемых в треугол. ровиках в тверд. грунте, заполненных камнем. К. сохранились и в иностр. армиях. В Германии устраиваются К. с вертикал. линией бросания, для чего камни помещаются в круглой яме глуб. 0,75 мтр. и диам. 1,5 мтр.; заряд зарывается под ними, на глуб. 1,7 мтр. (Sprengvorschrift 1910 г.)."

Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона сообщает следующее :

" I) Камнеметные Ф. или камнеметы, наносят несравненно больший материальный вред противнику. Устраиваются они как показано на чертеже 2.

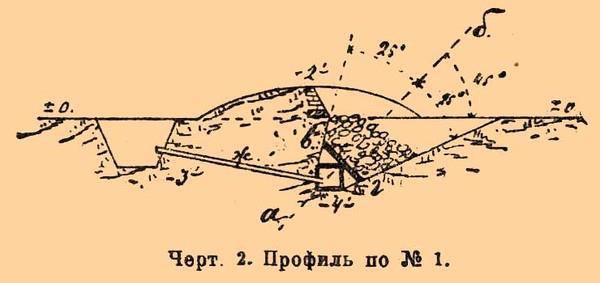

Черт. 2. Профиль по № 1.

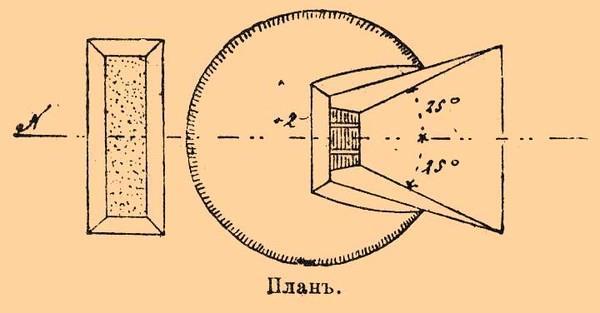

План.

Для равномерной передачи действия взрыва на все камни между ними и зарядным ящиком укладывается дощатый щит (вг), в виде квадрата со сторонами 3 фута, наклоняемый перпендикулярно к оси (аб) ямы Ф.; эта же ось получает наклон в 45° к горизонту, при котором получается наибольшая дальность полета камней. Насыпь в два фута позади и по сторонам пирамидальной ямы Ф. содействует направлению полета камней вперед. Дальность полета камней величиной в кулак достигает 250 шагов, причем камни ложатся внутри эллипса, большая ось которого идет по направлению полета и равна 150 шагам, а малая — 100 шагам. Камни могут быть заменены кирпичом. Огнепривод с выгодой может быть заменен здесь проволокой, имеющей у очага рукоятку, а в заряде обыкновенную вытяжную трубку, какая употребляется для сообщения огня заряду при стрельбе из орудий. Камнеметные Ф. располагаются позади остальных препятствий, чаще всего непосредственно перед рвом укрепления, поэтому такой способ их воспламенения оказывается вполне возможным, и проволока не будет слишком длинна. Так были воспламенены наши первые Ф. на Шипке в 1877 г., устроенные артиллеристами. Величина заряда камнеметного Ф. колеблется в пределах от 1/2 до 1 1/2 пудов пороха и определяется так: 1 фунт пороха на 1 куб. фут булыжного камня или на 1 1/4 куб. фут кирпича."

У Брокгауза нарисован окоп для сапера, который производит подрыв фугаса.

До появления бикфордова шнура в 1831 г (называется огнепроводный шнур) применялся бегущий огонь и сосис. Что это такое?

"Огнепроводы

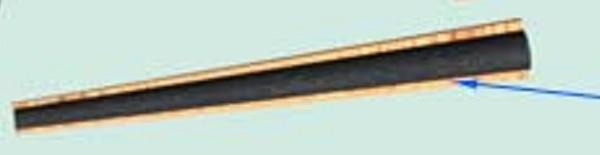

О. к минам для их взрыва бывают следующих видов: бегущий огонь — полоска пороха около 1 дюйма шириной, уложенная внутри деревянной, сколоченной из досок трубы, прокладываемой под землей; порох зажигают трутом или фитилем. Сосис — кишка, сшитая из холста диаметром 1/4—1/3 дюйма; набивается порохом (мякотью), зажигается фитилем и горит со скоростью до 2 саженей в секунду." (Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона.)

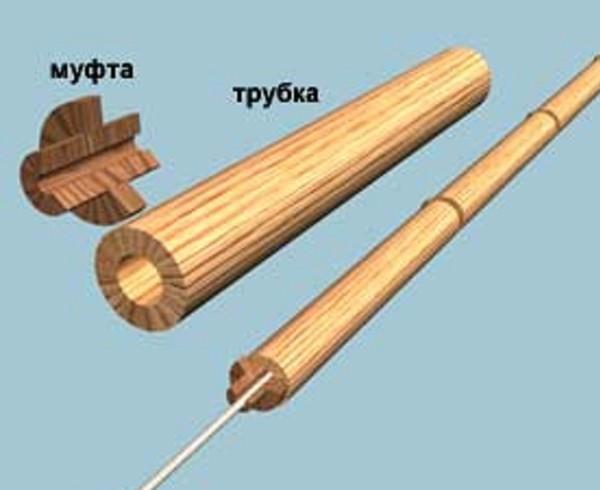

Бегущий огонь может быть изготовлен в длинных деревянных трубках набитых порохом, такие трубки могут соединяться друг с другом.

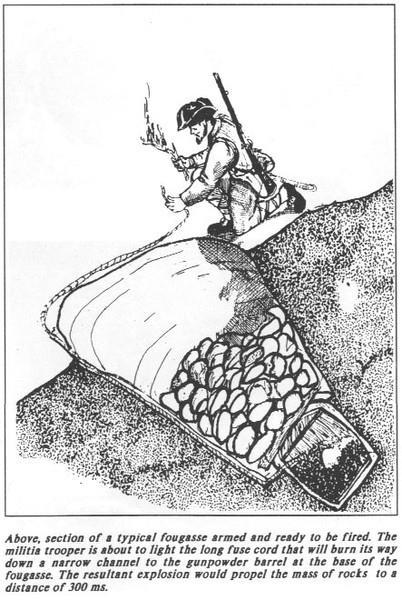

С появлением кремневого замка, его стали применять и для воспламенения фугасов, приводя в действие с помощью длинной веревки.

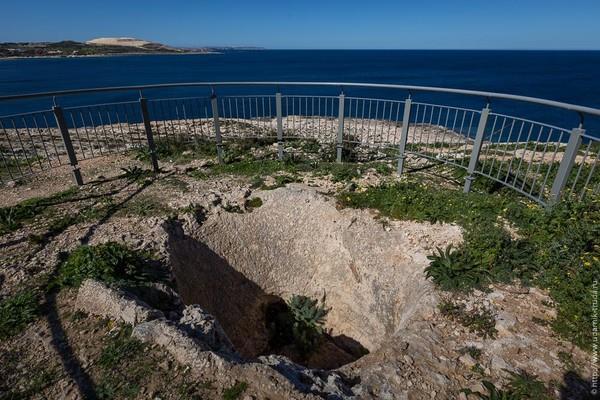

На Мальте сохранились заранее выкопанные в скальном грунте ямы для камнеметных фугасов.

На испытаниях мальтийские фугасы показали способность наносить ущерб кораблям на расстоянии до 300 метров.
