Прицелы: 53-К и PaK 35/36

Продолжу разговор о прицельных приспособлениях противотанковой артиллерии. Так как в войну наши и немецкие противотанкисты использовали ажно два типа прицелов (ну и зенитчики, сосланные в ПТО ещё по одному), то делать отдельную часть под каждую пару пушек смысла нет. Поэтому о всех оставшихся орудиях и прицелах зениток для прямой наводки расскажу в следующей части.

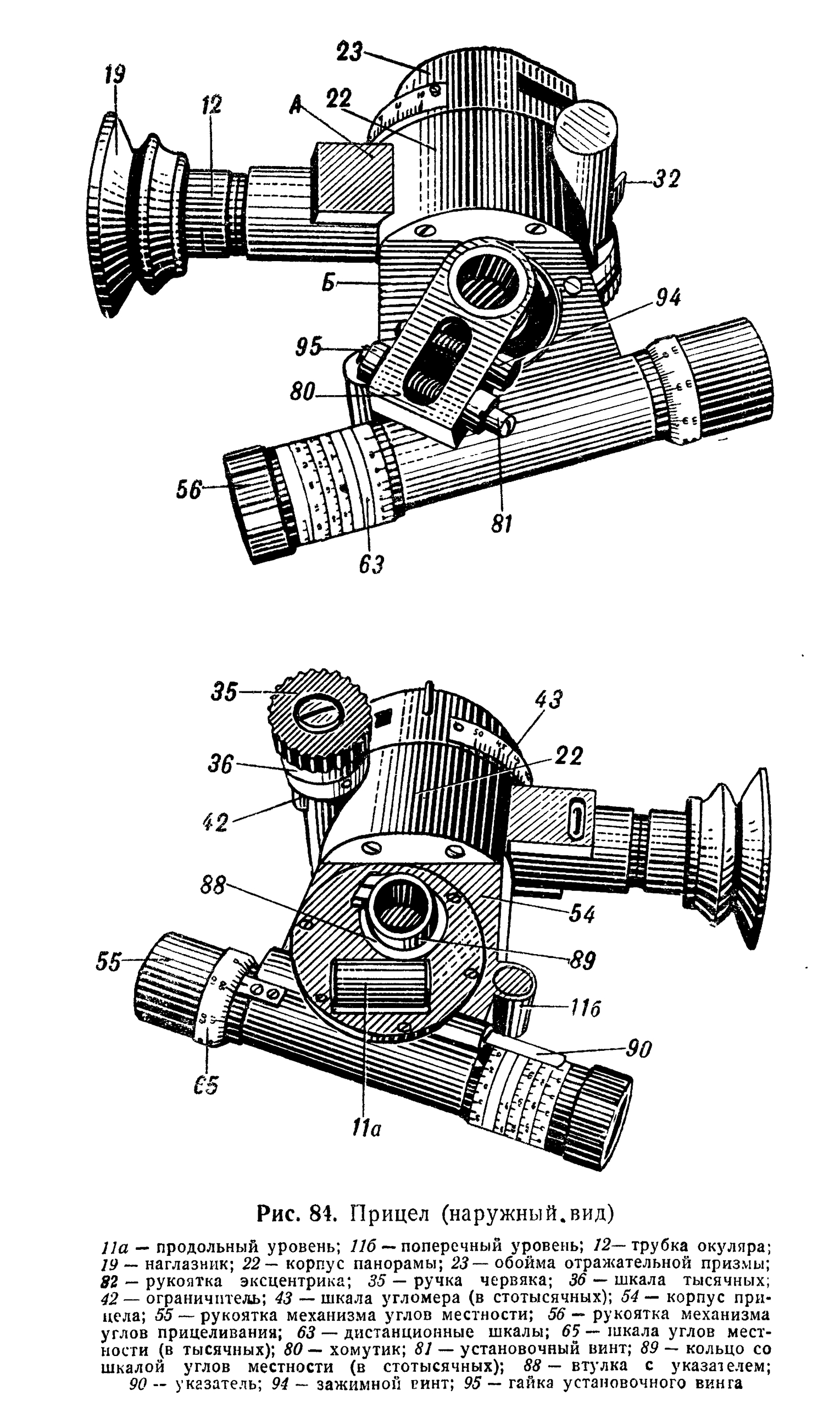

Итак, прицел сорокапятки - ПП-1, он же “пулемётный оптический прицел обр. 1932 года”. Представлял из себя панорамный прицел зависимого типа (т.е. может изменять поле зрения только прицела, с помощью маховиков оного, но притом при передвижении ствола орудия поле зрения также изменится) с оптической частью в виде перископического прицела с кратностью х2 и полем зрения 20 град.

В отличие от описываемой в прошлой части панорамы Герца, где наводчик может не изменять положения головы при изменении поля зрения прицела в том случае, если он работает маховиками прицела же, то тут из-за упрощенной конструкции, ему придётся менять положение при изменении поля зрения по вертикали в любом случае. Это несколько менее удобно, но в целом наводчик всё ещё сохраняет возможность искать цель по горизонтали не изображая из себя жирафа, вытягивая шею.

Как и нормализованный прицел обр. 1930, имеет внешние баллистические шкалы, но расположены они не так удобно - нужно не просто отклонить голову назад от окуляра, а заглянуть за него сбоку-сверху.

 Шкала под бронебойный снаряд нанесена от 0 до 800 м через 200 м, от 800 до 4400 м через каждые 100 м.

 Шкала под осколочный снаряд нанесена для дальностей 0 и 200 м, дальше деления идут от 200 до 2000 м через каждые 50 м; от 2000 до 4000 я через каждые 25 м; нумерация их идет через 100 м. Повторюсь, речь идёт о внешних шкалах.

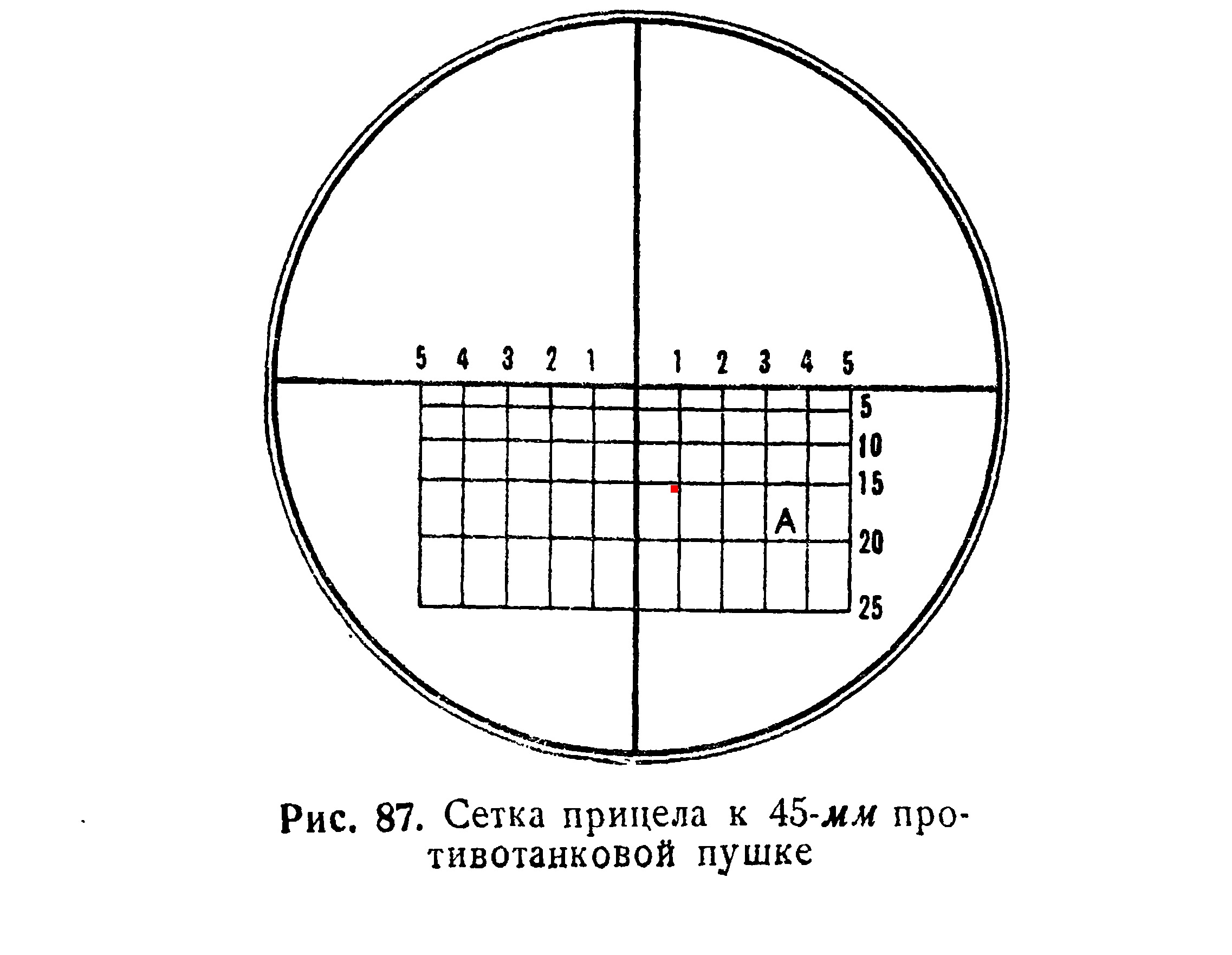

Поле зрения прицела я приводил в предыдущей части, но продублирую и тут. Для разнообразия, отметил вам “танчик” шириной 3 м на дистанции в полтора кэмэ) Видно, что для быстрой наводки тут имеются баллистические шкалы (под бронебойный) и шкала угловых поправок для стрельбы по движущейся цели с шагом в 10 тысячных.

Кстати, такая вот сетка типа “табличка эксель” является одной из самых удобных, т.к. позволяет точно выдерживать и нужные угловые поправки, и поправку на дальность по движущейся цели. Естественно, если не брать сетки с движущимися баллистическими шкалами, как в танковых прицелах)

Процесс наведения орудия я уже описывал в предыдущем посте, повторяться не стану. Пускай конструкция прицела сорокапятки и проще, её наводчик всё равно может использовать все описанные для ЗиС-3 методы наводки по вертикали, и стрелять на большую дальность с довольно высокой точностью (хотя делать ему это будет несколько менее удобно из-за малых размеров дистанционного диска и его расположения). Притом имеет и дополнительный - это наводка по баллистическим шкалам в прицеле, которых у ПГ-1 ЗиС-3 нет. Менее точно, но быстро - что крайне важно для противотанковой, а уж тем более лёгкой противотанковой пушки.

А что же там всё-таки в замке у шефа, а точнее, у немецких лёгких ПТП в виде дверных колотушек PaK 35/36?

А у немцев всё просто как валенок - обычный телескопический зависимый прицел. Никаких панорам (прицел двигается ТОЛЬКО вместе с пушкой), никаких внешних баллистических шкал и прочих излишеств. Сам телескоп с индексом ZF 1х11 имел следующие характеристики: кратность х3, поле зрения - 11 градусов. Заглянем в него (извиняюсь за вотермарку, фото утащено из интернетов):

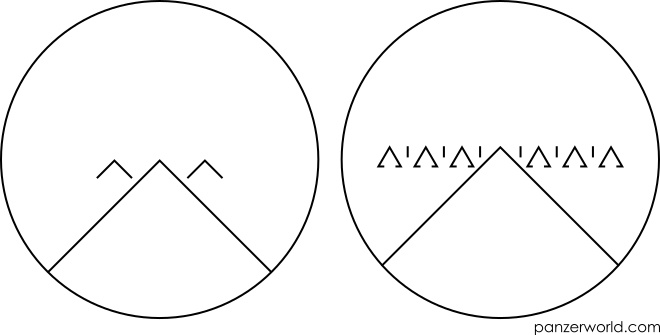

Опа! Баллистическая шкала в поле зрения прицела, что это за чудо? Если кто-то не понимает, чему тут удивляться, мол и у лапотных совков тоже такая есть, то вот вам поле зрения более позднего прицела ZF 3х8 противотанковых пушек немцев из предыдущей части:

Кроме того, при той же кратности у раннего "телескопа" больший угол зрения - 11 градусов против 8. Как бы это ни было странно, несмотря на увеличение калибра, у немцев произошёл регресс в прицельных приспособлениях.

Но давайте вернёмся от сравнения немцев с немцами к сравнению немцев с советами.

 Безусловно, у немцев при стрельбе на дальность прямого выстрела есть преимущество - их трёхкратный прицел позволяет лучше видеть силуэт цели и выдерживать на его верхушке прицельную марку. Но есть нюанс - его поле зрения значительно меньше, 11 против 20 градусов, и поэтому время между обнаружением цели командиром и вводом её в поле зрения прицела будет больше. Т.е. при прочих равных PaK 35/36 откроет огонь позже.

 При использовании внутренней баллистической шкалы обе стороны имеют преимущества. С одной стороны, целиться по ней опять же будет проще немцам из-за кратности. С другой - у нас она уходит на бОльшую дистанцию, пускай с меньшей детализацией на дальности меньше километра (на которой вполне можно стрелять просто на дальность прямого выстрела и не париться), и как я уже говорил - благодаря множеству “перекрестий”, на них проще удерживать движущуюся цель, стреляя с упреждением по шкале боковых поправок.

 А при использовании внешних шкал… ах да. У немцев просто не существует внешней шкалы, с которой на дальность выше 800 м можно выставлять дистанцию с шагом в 100 м. Конечно, процесс, как упоминалось в предыдущем посте, мешкотный, но всё-таки возможность такая есть. Вопрос, конечно, в какой танк должна стрелять сорокапятка с километра, а то и полутора… С другой стороны, у немцев хватало и бронеавтомобилей с бронетранспортёрами, и прочей тонко бронированной гадости, которую подпускать поближе - никакого удовольствия.

В целом, немецкий прицел подходит для лёгкой ПТП, которая часто ведёт огонь на небольшие дистанции - он обеспечивает качественную наводку на дальности прямого выстрела, даже лучше нашего, да и сильное упреждение на таких дистанциях не нужно.

Отечественный ПП-1 даёт возможность довольно точно наводиться на любых дистанциях, на которых наводчик сможет вообще в него что-то разглядеть, притом благодаря сетке - хорош для стрельбы по движущимся целям, а из-за широкого поля зрения - и для быстрой смены цели. К тому же, спасибо панораме, им удобнее осматривать местность, не дёргая стволом туда-сюда (что вообще-то ещё до боя могут заметить на НП врага) и не мотая башкой. Т.е. с ПП-1 наводчик может либо быстрее навестись, чем с ZF 1х11, либо точнее выстрелить благодаря внешней баллистической шкале. Хотелось бы конечно сразу и того и другого, и без хлеба, но и так хорошо.
