Прицелы: PaK-43 и все-все-все

 Сначала кратенько расскажу об “остатках” противотанковых пушек действующих сторон.

У нас из ПТП времён войны остались только ЗиС-2 и ЧК-М1. ЗиС-2 использовала ПП-2 - по сути, тот же прицел от сорокапятки, только с другими баллистическими шкалами. ЧК-М1 же использовала панораму Герца, но не в связке с нормализованным прицелом обр. 1930 г., а “просто так”. Если с ЗиС-2 всё просто, то с ЧК-М1 несколько интереснее. Прицеливание на дальности прямого выстрела происходит точно также, как и у любого другого орудия. А вот при стрельбе полупрямой наводкой…

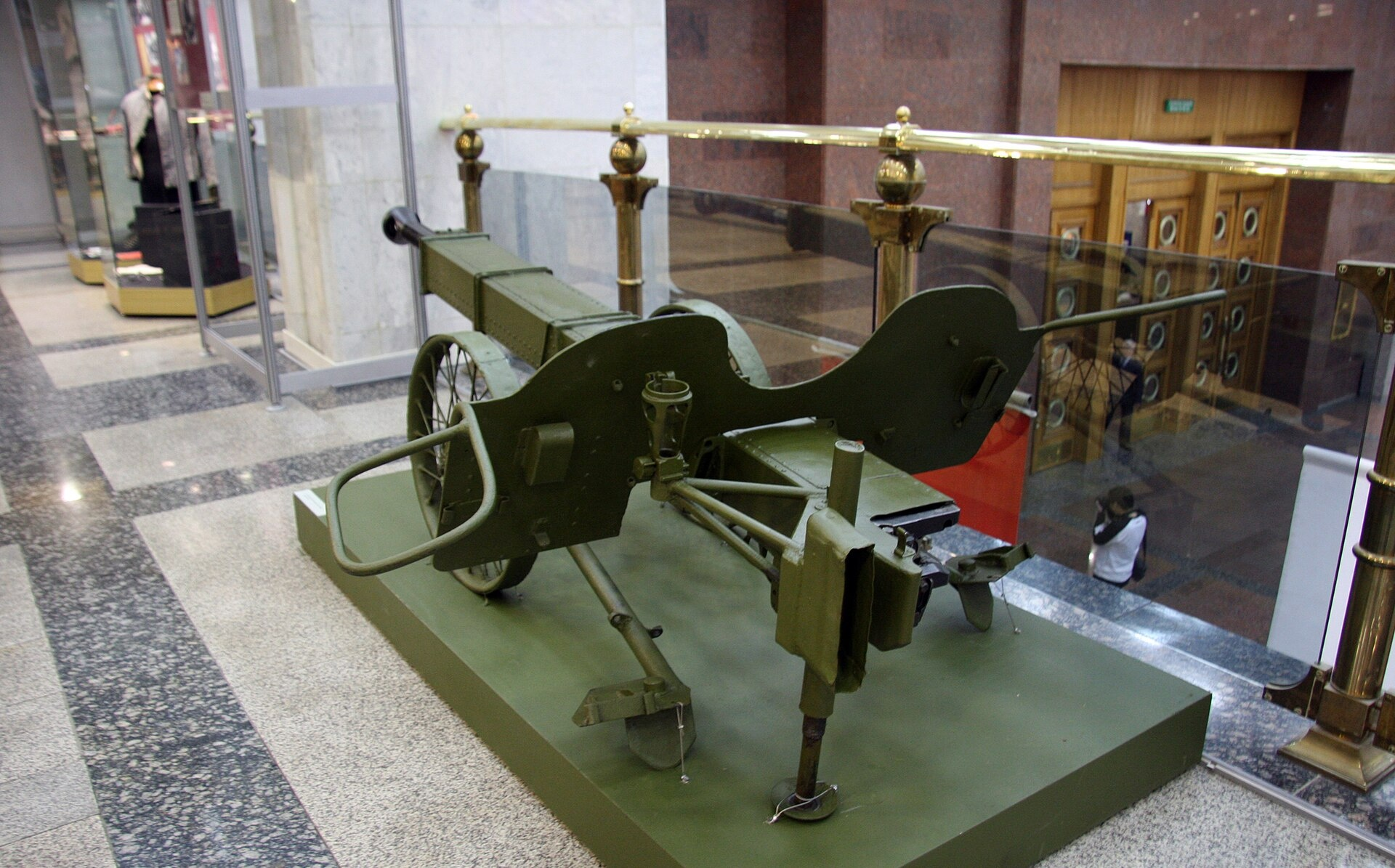

Тут хорошо видно легко узнаваемое гнездо под панораму Герца.

В отличие от прицела обр. 1930, мы не можем с помощью уровней точно отслеживать отклонение поля зрения прицела от положения ствола, только с помощью барабанов на панораме. Таким образом мы, казалось бы, можем поступить так, как это описывается в “Артиллерии” за 53-ий год - навести панораму на цель, опустить её на нужное нам количество тысячных, а потом работая маховиком вертикальной наводки поднять ствол, и вернуть поле зрения манорамы в исходную точку. Нюансов два - нужно эту исходную точку хорошо запомнить, что при движущейся цели… затруднительно, и к тому же нам нужно хорошо знать, какой угол подъема ствола в тысячных соответствует нужной дистанции стрельбы - у нас нет баллистических шкал. Соотв. для полупрямой наводки на ЧК-1М требуется крайне грамотный наводчик.

С другой стороны, пушка эта была заточена под 37-мм выстрел с высокой начальной скоростью и именно их в первую очередь снабжали подкалиберными выстрелами, так что в подавляющем большинстве случаев полупрямая наводка для ЧК-М1 - это крайне экзотический метод наведения.

 У немцев, исключая трофейные орудия и их модернизации, осталось четыре орудия - PzB 41, PaK 38 и PaK 43. “Противотанковое ружжо” калибром в 28 мм использовало для наводки прицел ZF 1х11 от PaK 35/36 (правда ранние образцы оснащались только открытым прицелом с целиком и мушкой), а PaK 38 - ZF 3х8 от PaK 40, и в целом их наведение ничем не отличалось от орудий, с которых эти прицелы был позаимствованы.

А вот PaK 43 прицелов имела сразу два. Один из них - ZF 3х8, аналогичный другим немецким ПТП. А второй - независимый от орудия, аналогичный использовавшемуся на 105-мм и 150-мм гаубицах. Т.е. при изменении положения ствола поле зрения прицела не меняется, совсем. Следовательно, с помощью такого прицела мы при прямой наводке мучаемся, ибо как бы мы не крутили маховики вертикальной и горизонтальной наводки, навестись прицельной маркой на вершину силуэта нам это не поможет. И в итоге, мы вынуждены выполнять весь тот цирк с конями, что и при стрельбе с закрытой позиции - т.е. сначала установить прицел, а потом с помощью стрелок на дистанционном барабане поднять ствол на тот же угол.

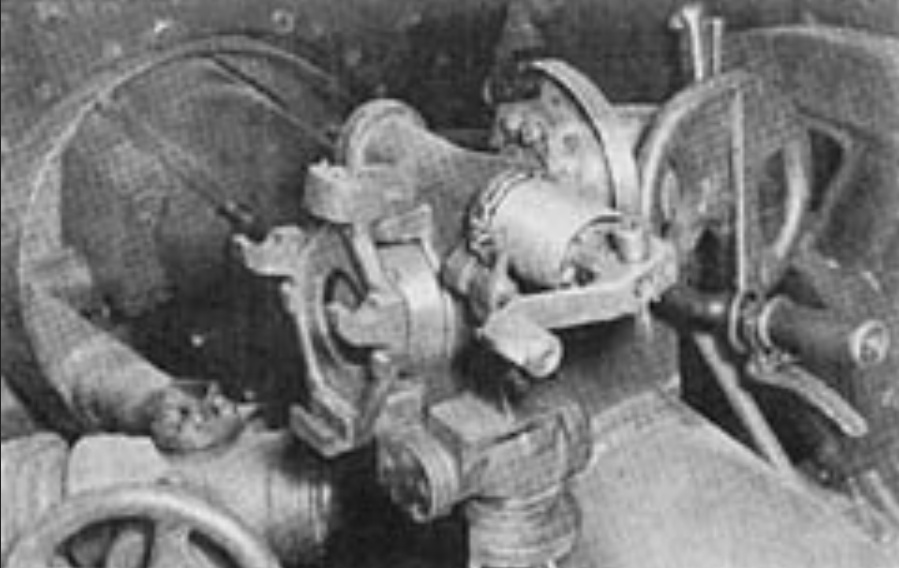

Шакальное фото прицела PaK 43 без оптических элементов.

Поэтому для стрельбы прямой наводкой используется зависимый от орудия ZF 3х8, и благодаря стрелкам, отмечающим угол возвышения ствола на дист. барабане второго определять, на какую конкретно дистанцию мы собираемся стрелять, что позволит нам уже вести огонь прямой наводкой. Не быстро и не так точно (что у нас, что у немцев были проблемы с точностью определения угла подъема ствола на независимых прицелах), но позволит. Правда у прицела есть нюанс, не влияющий на противотанковые функции, но вредящий применению KwK 43 как полевому орудию - он размечен всего на 5,5 км на внешних баллистических шкалах. Шкала тысячных на нём, конечно, позволяет стрелять на любую доступную орудию дистанцию, но это замедляет наводку. Вместо того, чтобы просто выставить нужную дистанцию на шкале, наводчик вынужден медитировать с таблицами стрельбы.

Тем не менее, сам оптический прицел для прямой наводки с кратностью х3 и полем зрения ажно в 8 град., проигрывающий по своим оптическим свойствам и панораме Герца, и пулемётному прицелу обр. 1932 года установленный на многотонные “амбарные ворота” - это отвал башки.

Последний специализированный противотанковый агрегат - самый загадочный, это PaK 41. Эта пушка с коническим стволом - единственное у немцев орудие, которое имело не телескопический, а перископический прицел. О нём никакой информации найти не удалось, но скорее всего немцы использовали обычную панораму Герца. Притом, прицел имеет внешнюю баллистическую шкалу (дистанционный барабан), размеченную, как пишут, до 4 200 м.

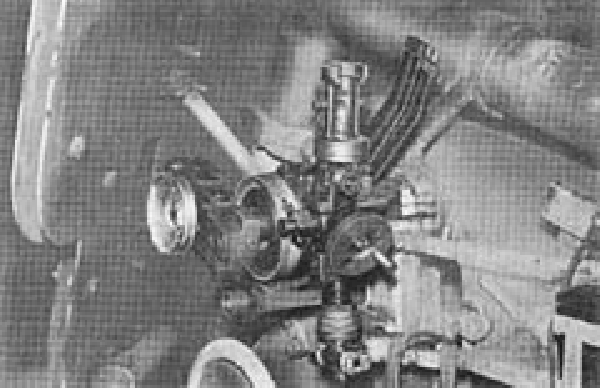

Тут прицел тоже лишён оптики, в нашем случае - перископа.

Притом он судя по всему зависимый, так что наведение больше всего похоже на наведение нашей УСВ. Кстати, как и у наших дивизионок 30-ых годов, маховики наведения орудия разнесены по разные стороны от ствола. В общем, орудие крайне нетипичное для немцев.

А сейчас об импровизированных противотанковых пушках в виде зениток, а именно - 52-К и FlaK 36.

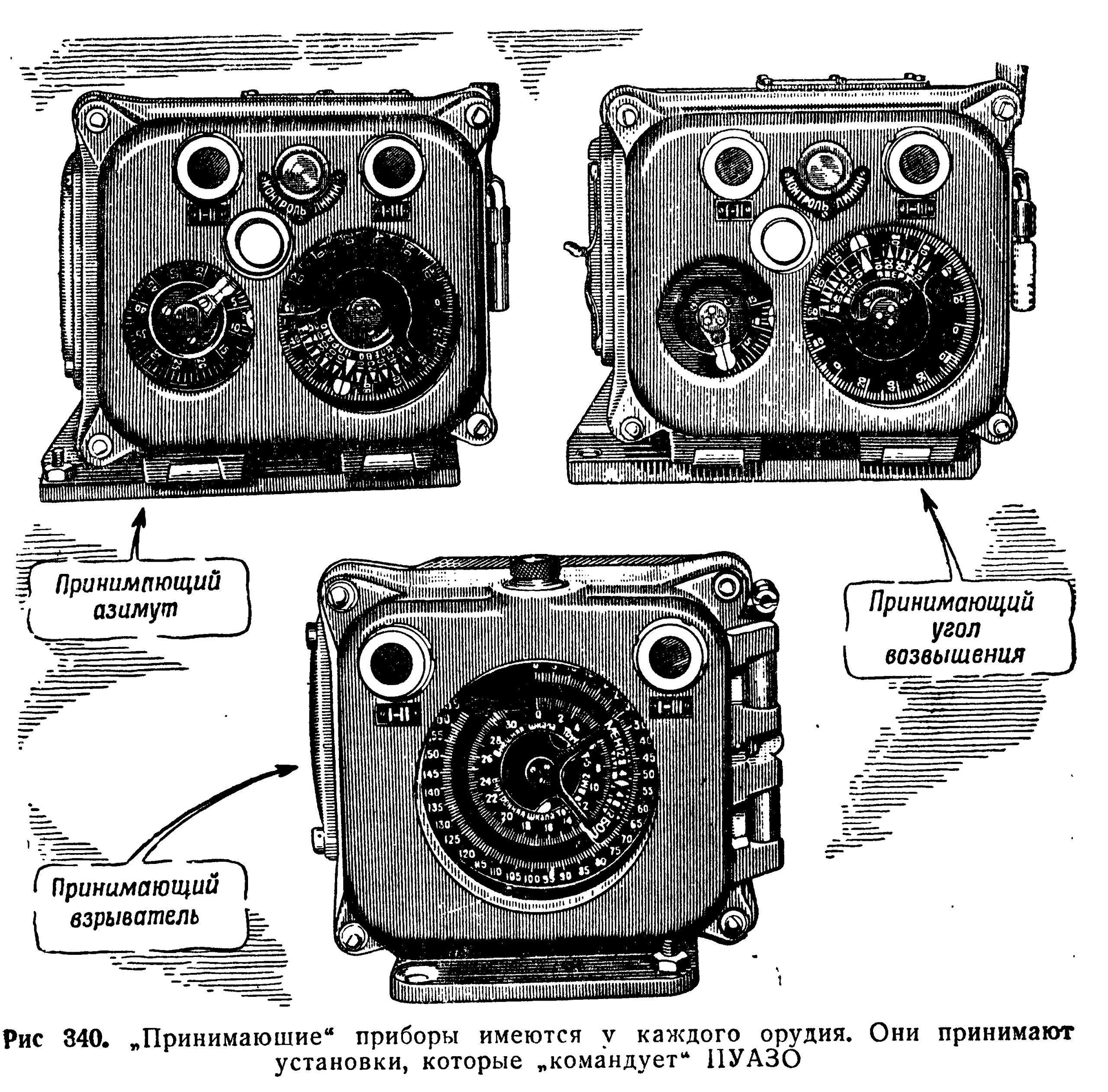

У 52-К раннего выпуска, до 42-ого года прицельные приспособления были независимыми. С правой стороны орудия расположены механизмы углов места цели, углов прицеливания, боковых упреждений и оптическая часть прицела в виде оптической трубы ПО-1. С левой стороны - дуга углов возвышения, орудийный и прицельный указатели.

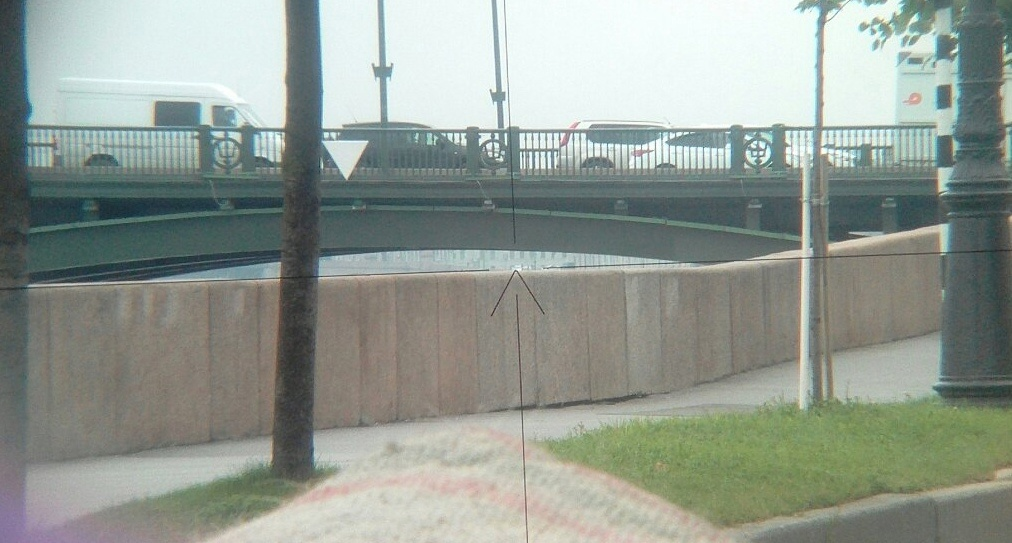

Поле зрения трубы выглядит так. Оптические данные ПО-1: кратность - х5, поле зрения - 14 град.

Таким образом, при стрельбе прямой наводкой необходимо произвести следующую операцию:

1. навести на вершину цели перекрестие прицела

2. после этого, установить с помощью механизма углов прицеливания нужный угол на прицельном указателе

3. Затем, второй наводчик, совмещает стрелки прицельного и орудийного указателя, работая маховиком вертикального наведения.

Мутотень, требующая, к тому же, нескольких человек. Для стрельбы полупрямой наводкой используется совмещение стрелки орудийного указателя с нужным делением на дуге углов возвышения.

Поэтому с 42-ого года прицельные приспособления стали зависимыми, и стало возможным при стрельбе на дальность прямого выстрела наводить орудие только с помощью маховика вертикальной наводки.

К счастью, способ наведения FlaK 36 отдельно описывать не нужно - он точно такой же, что и у 52-К, ибо оба орудия происходят от 75-мм пушки Рейнметалла. Проблема в том, что немцы в итоге на зависимые прицельные приспособления так и не перешли…

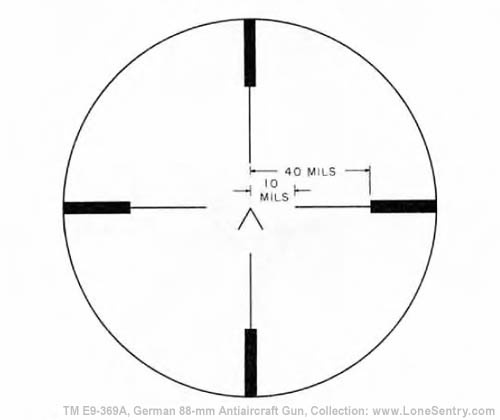

А вот с точки зрения матчасти ранних пушек отличие по сути одно - другой визир, в виде ZF 20, с кратностью в х4 и полем зрения в 17,5 градусов. В целом, он по своему качеству соответствует ПО-1. Разница между ними заключается только в том, что с помощью ZF 20 быстрее найдёт цель, а с помощью ПО-1 - будет точнее выдерживать верх силуэта в перекрестье при наведении.

Так что удобство прицеливания зениток до 42-ого был примерно одинаковым, а после - наша пушка начала рулить за счёт зависимого прицела.
