12,7-мм патроны времен Великой отечественной войны.

Патрон 12,7х108 мм разрабатывался в Тульском КБ под пулемет на базе пулемета ДП. После длительных работ  Дегтярев создает новый крупнокалиберный пулемет под патрон 12,7х108мм. Сам патрон разработан в период с 1928 по 1930-е годы. Изначально имел латунную гильзу бутылочной формы длиной 108 мм и пулю, схожую по конструкции с винтовочной бронебойной пулей обр. 1930 года. Патроны к пулеметам

ДК и ДШК имели круговой одинарный обжим пули, в 1939 году, вместе с принятием авиационных 12,7-мм пулеметов БС и УБ системы Березина патрон 12.7 был унифицирован и пули крепились в гильзе двойным обжимом. Пуля так же имела двойную проточку на корпусе для лучшей фиксации в гильзе, это было вынужденной мерой - при стрельбе из авиационных синхронных пулеметов были случаи выпадения пули из патронов с одинарным обжимом. Кроме усиленного крепления пули так же изменем размер капсюля. В первом варианте патронов 12.7 к пулемету Дегтярева над затравочными отверстиями клался кусочек нитроткани, для более стабильного возгорания порохового заряда.

Кусочек нитроткани 1х1см расположенный над затравочными отверстиями.

Слева патрон к пулеметам ДК/ДШК, имеющий капсюль меньшего диаметра по требованиям ГАУ. Справа патрон 1941 г. выпуска с капсюлем большего диаметра (по требованиям ГУ ВВС) для применения в авиационных пулеметах типа УБ, БС .

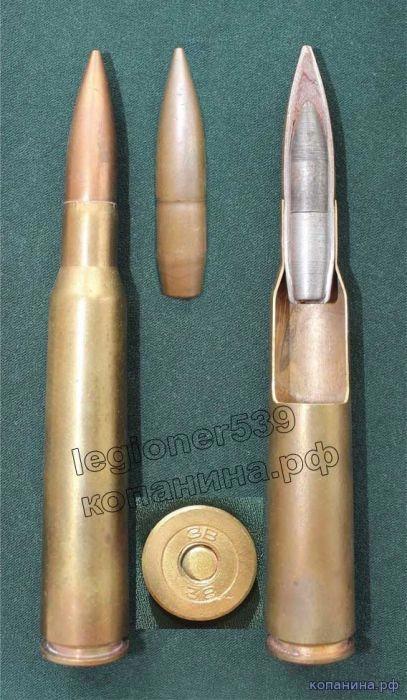

С бронебойной пулей Б-30 обр. 1930 г.

Отработка конечного варианта бронебойной пули завершилась в Туле к 1930 году. Патрон с пулей Б-30 обр. 1930 года принят на вооружение под индексом 57- Б-542. Бронебойная пуля предназначалась для легко бронированных целей на дистанциях свыше 500 метров и давала около 80% пробитий 2 см стальной плиты на расстоянии до 100 метров. Также эта пуля могла использоваться для борьбы с огневыми точками противника укрытыми и не укрытыми броней, с целью вывода из строя материальной части.
Состоит пуля Б-30 из биметаллической оболочки, сердечника из стали марки У12А и свинцовой рубашки. Выпуск патронов осуществлялся заводами № 3, № 179 и № 188.
В 1941 году КБ завода № 3 были разработаны опытные патроны со стальной гильзой, которые прошли испытания, но не были освоены в серийном производстве. Патроны с пулей Б-30 маркировались окрасом вершинки пули в чёрный цвет (по чертежу - не менее 12,5 мм). На укупорке патроны обозначались условным обозначением «12,7 Б гл», в некоторых случаях наносилась чёрная полоса.

Индекс ГРАУ 57-Б-542.
- Длина патрона - 145,7-147,0мм.
-Масса патрона - 132,2-139,8г.
-Tип пороха - бездымный, пироксилиновый.
-Марка пороха - 4/1фл, 4/7СВ.
-Масса порохового заряда - 16,0-16,5г.
-Масса пули - 51,1-51,9г.
-Длина пули - 62,6-63,5мм.
-Материал оболочки пули - сталь, плакированная томпаком.
-Материал сердечника пули - инструментальная сталь У12А.
-Масса сердечника пули - 29,25-30,50г.
-Начальная скорость пули - 830-850м/с.

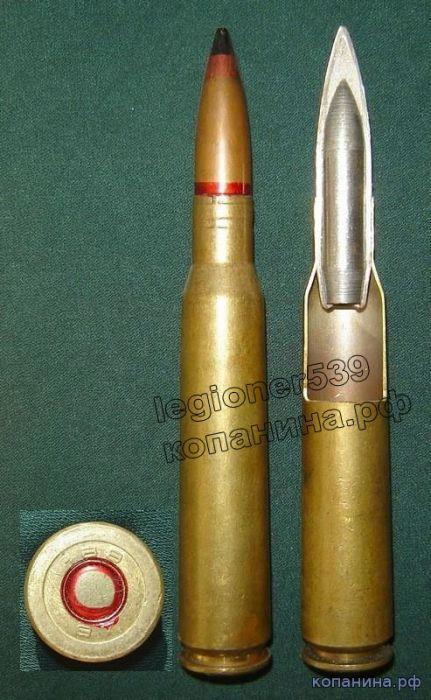

Пулеметный патрон с бронебойно-зажигательной пулей Б-32 обр. 1932 года

Индекс ГРАУ 57-БЗ-542, 7-БЗ-2.
-Длина патрона - 145,7-147,0мм.
-Масса патрона - 128,5-137,4г.
-Tип пороха - бездымный, пироксилиновый. -
Марка пороха - 4/1ФЛ, 4/7СВ, 4/7ЦГР.
-Масса порохового заряда - 16,0-16,5г.
-Масса пули - 47,4-49,5г.
-Длина пули - 62,6-63,5мм.
-Материал оболочки пули - сталь, плакированная томпаком.
-Материал сердечника пули - инструментальная сталь У12А.
-Масса сердечника пули - 29,25-30,50г. -
Начальная скорость пули - 830-850м/с.

Патрон с пулей Б-32 был разработан специалистами КБ завода № 3 для замены состоящего на вооружении патрона с пулей Б-30. В 1932 году патрон принимается на вооружение под индексом ГАУ 57-БЗ-542. По бронебойному действию пуля Б-32 не уступает пуле Б-30. Патрон предназначен для поражения воздушных и наземных целей, защищённых бронёй толщиной до 16 мм и зажигания лёгкого топлива за бронёй. Зажигательное действие по топливу (бензин) после пробития брони составляет не менее 75% от общего числа попаданий.
Пуля Б-32 состоит из стальной плакированной томпаком оболочки (также, в военные годы выпускались патроны с пулями со стальной латунированной и стальной оцинкованной оболочкой), свинцовой рубашки, стального сердечника из высококачественной твёрдой стали марки У12А и зажигательного состава. По конструкции пуля отличается от Б-30 тем, что в носовую полость между сердечником и оболочкой пули запрессован зажигательный состав. Для увеличения объёма пространства под зажигательный состав бронебойный сердечник несколько сдвинут к донному срезу пули, из-за чего пуля имеет несколько большую длину по сравнению с пулей Б-30. Пуля снаряжается зажигательным составом № 7 (смесь азотнокислого бария и сплава алюминия с магнием) или зажигательным составом №45 (перхлорат калия и сплав алюминия с магнием). При отработке чертежей на патрон с пулей Б-32 для нужд ГУ ВВС в них были внесены некоторые изменения. Для лучшего крепления пули, на пулю нанесли двойную накатку с целью обеспечения усиленного обжима патрона по дульцу гильзы.

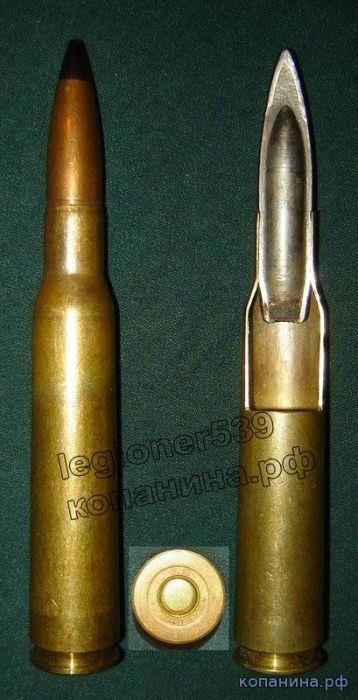

Пулеметный патрон с бронебойно- зажигательно-трассирующей пулей БЗТ, БЗТ-44.

Индекс ГРАУ 57-БЗТ-542,57-БТЗ-542М.
-Длина патрона - 145,7-147,0мм.
-Масса патрона - 125,4-133,6г.
-Tип пороха - бездымный, пироксилиновый.
- Марка пороха - 4/1ФЛ, 4/7СВ.
-Масса порохового заряда - 16,0-16,5г.
-Масса пули - 44,32-45,60г.
-Длина пули - 63,8-64,8мм.
-Материал оболочки пули - сталь, плакированная томпаком.
-Материал сердечника пули - инструментальная сталь У12А.
-Масса сердечника пули - 16,08-16,25г. -
Начальная скорость пули - 860-875м/с.

Слева на фото ранний вариант пули БЗТ. В середине - опытный на 1945 год. Справа - БЗТ-44

Пули БЗТ и БЗТ-44 предназначены для поражения низколетящих воздушных целей на
наклонных траекториях на дальностях до 1500 метров, легкобронированных наземных целей, защищённых бронёй толщиной до 10 мм (по стандартам военного времени до 15 мм), для поражения групповых целей на дальностях до 2000 метров и для зажигания бензина в бензобаках, защищённых броней, для целеуказания и корректировки стрельбы по трассе. Патрон с пулей БЗТ был принят на вооружение под индексом ГАУ 57-БЗТ-542. Пуля БЗТ состоит из стальной плакированной томпаком оболочки (также, в военные годы выпускались патроны с пулями со стальной оцинкованной оболочкой), свинцовой рубашки, сердечника из инструментальной стали марки У12А с высокой твёрдостью, трубчатого сердечника (для помещения в него трассера и получения необходимого веса и формы пули), зажигательного состава, стаканчика, основного трассирующего состава; воспламенительного состава и калибровочного колечка. Трассер пули БЗТ представлял собой стаканчик 7,62-мм пули БЗТ с надетой снаружи переходной трубочкой - трубчатым сердечником. Пули БЗТ и БЗТ-44 снаряжались зажигательными составами № 7 или № 45. Основной трассирующий состав пули БЗТ состоял из смеси азотнокислого стронция, порошка магния, сплава алюминия с магнием и идитола. В полёте пуля БЗТ оставляла трассу белого цвета, а пуля БЗТ-44 - красного цвета. Дальность трассирования составляла не менее 1000 метров, что позволяло корректировать огонь на прицельных дальностях. Зажигательное действие пули БЗТ аналогично действию пули Б-32. На дальностях до 300 метров под углом до 30° к нормали пуля БЗТ пробивала 10 мм броню. В 1943 году при испытаниях патронов с пулей БЗТ в НИИ АВ ВВС К А было установлено, что патроны имеют плохую видимость трассы и большой процент отказов в трассировании - 14-19%. В связи с этим были начаты работы по созданию различных вариантов пуль БЗТ улучшенной конструкции. В ОКБ-44 была разработана модернизированная пуля БЗТ-44 в которой навеска трассирующего состава была увеличена в 1,5 раза за счёт удаление трубчатого сердечника и увеличения размеров стаканчика трассера, удаления колечка и увеличения трассирующего отверстия.

Пулеметный патрон с бронебойно-зажигательно-фосфорной пулей БЗФ-46

-Длина патрона - 145,7-147,0мм.
-Масса патрона - 126,4-135,9г.
-Tип пороха - бездымный, пироксилиновый.
-Марка пороха - 4/1фл, 4/7СВ.
-Масса порохового заряда - 16,0-16,5г.
-Масса пули - 45,35-48,00г.
-Длина пули - 62,8-64,0мм.
-Материал оболочки пули - сталь, плакированная томпаком.
-Материал сердечника пули - инструментальная сталь У12А.
-Масса сердечника пули - 17,3-18,2г.
- Масса зажигательного состава (фосфора) -1,1-1,3г.
-Начальная скорость пули - 845-860м/с.

К 1941 году по линии ГУ ВВС специалистами ОКБ-46, для решения специальных задач, был отработан и принят на вооружение патрон с фосфорной бронебойно- зажигательной пулей БЗФ-46. По своему устройству пуля БЗФ-46 была схожа с конструкцией пули БЗТ, но вместо трассера имела капсулу с зарядом жёлтого фосфора. Пуля состояла из стальной плакированной томпаком, оцинкованной или латунированной оболочки, латунного колпачка, свинцовой рубашки, стального бронебойного сердечника из стали марки У12А, капсулы с зарядом жёлтого фосфора массой 1,1-1,3 грамма, состоящей из стального стаканчика и свинцовой прокладки, обеспечивавшей герметичность капсулы. Действие пули БЗФ-46 сходно с действием пули Б-32 - при ударе пули о броню латунный колпачок и свинцовая рубашка деформируются. Движущийся по инерции вперёд стальной сердечник пробивает броню и бензобак за ней, а часть фосфора проникает вслед за сердечником за броню. Фосфор, соединяясь с кислородом воздуха, воспламеняется и зажигает бензин. При ударе пули о преграду, не являющуюся бронёй (например, лист дюралюминия толщиной 0,5 мм или фанеру толщиной 3 мм), латунный колпачок деформируется, бронебойный сердечник сдвигается, что нарушает герметичность капсулы с фосфором, обеспечивая проникновение кислорода и воспламенение фосфора.

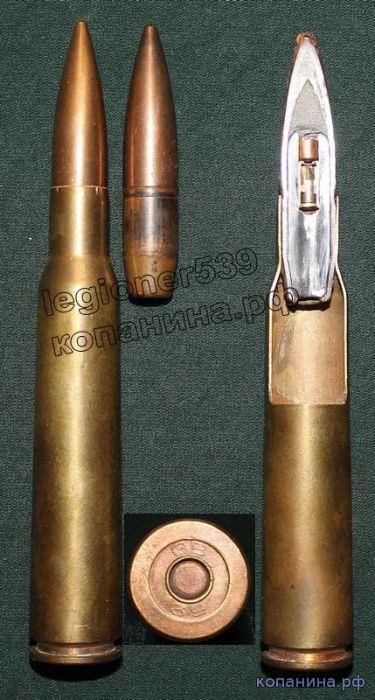

Патрон с зажигательно-разрывной пулей мгновенного детонирования МДЗ-46

-Длина патрона - 145,7-147,0мм.
-Масса патрона - 122,0-133,0г.
-Tип пороха - бездымный, пироксилиновый.
-Марка пороха - 4/1ФЛ, 4/7СВ.
-Масса порохового заряда - 16,5-17,0г.
-Масса пули - 42,1-43,4г.
-Длина пули - 57,6-57,9мм.
-Материал оболочки пули - сталь, плакированная томпаком.
-Масса зажигательного состава (№ 7) - 1,2г.
-Масса ВВ (тэн) - 1,30-1,65г.
-Начальная скорость пули - 845-860м/с.

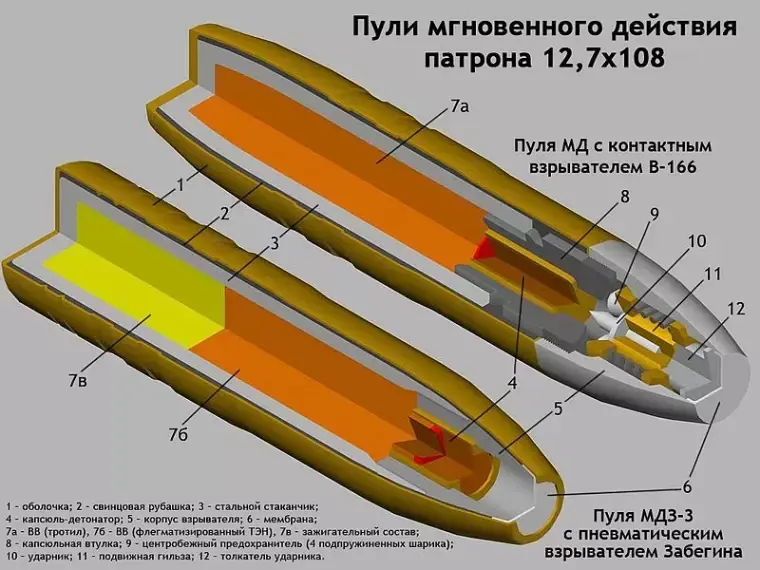

Испытания пуль мгновенного действия различных конструкций, проведённых во второй половине 30-х годов и начале 40-х годов показали, что попадание разрывной пули вызывало большие разрывы в плоскости крыльев и обеспечивало зажигание топлива и деревянных элементов конструкции самолёта. Испытания опытных пуль разработки НИИЛ-12, НИОПП и завода № 46 показали, что из всех образцов пуля МДЗ-46 давала наилучшие результаты. Патрон с пулей МДЗ-46 был принят на вооружение в 1941 году (наиболее ранние известные образцы датируются 1939 годом), производство патронов поручено заводу № 46, а решение вопросов о снаряжении и выбора ВВ - НИИ-6. Снаряжение патронов велось на заводах № 46 и № 17. Пуля МДЗ-46 состояла из стальной, плакированной томпаком оболочки, свинцовой рубашки, стального корпуса, латунной головки ввёрнутой в корпус пули на резьбе, втулки, капсюля-воспламенителя (РГ-14 или КВ-11), взрывчатого вещества (флегматизированный парафином ТЭН) и зажигательного состава, запрессованного в стальной корпус.

При ударе о преграду с малым сопротивлением (дюралюминий или фанера), тонкая перегородка носика латунной головки прорывалась, сжатый в канале головки воздух с частицами разрушившейся перегородки и частицами преграды воздействовал на капсюль-воспламенитель и вызывали его воспламенение. Воспламенение капсюля приводило к детонации взрывчатого вещества и воспламенению зажигательного состава. Поражение цели обеспечивалось за счёт фугасного и осколочного действия пули. При попадании в бензобак, находящийся за небронированными преградами, пуля могла вызывать воспламенение бензина.

К 1942 году патрон с пулей МДЗ-46 был заменён в производстве патроном с более простой по своему устройству пулей с пневматическим взрывателем МДЗ-3, разработанной в ОКБ-44 А.И. Забегиным. Пуля состояла из стальной оболочки (известны пули со стальной оболочкой без покрытия, стальной оболочкой с химическим чернением и биметаллической оболочкой), свинцовой рубашки, корпуса (до 1943 года, корпус выполнялся в виде стального стакан -
позднее в виде биметаллической трубки с латунной вставкой с донной части и латунной прокладки), стальной головки, мембраны, снаряжения и капсюля- воспламенителя, который вместе с мембраной является взрывателем. Верхние шашки снаряжения пули представляли собой зажигательный состав, а нижние - взрывчатое вещество (флегматезированный ТЭН). Поражение цели достигалось за счёт фугасного и осколочного действия. Пуля МДЗ-3 зажигала бензин в бензобаках незащищённых бронёй. При попадании в дюралюминиевую обшивку самолёта пуля образовывала на входе отверстие диаметром около 20 мм и на выходе отверстие диаметром до 110 мм. Выпуск патронов с пулей МДЗ-3 продолжался как минимум до 1951 года.

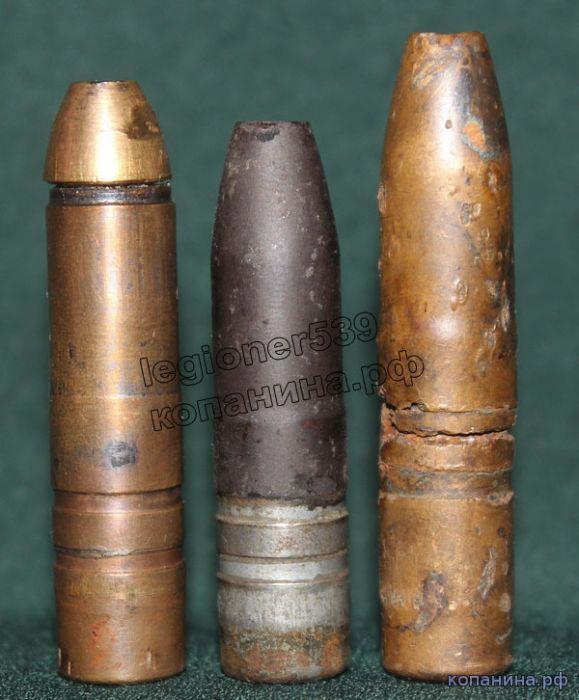

Зажигательно-разрывные пули:
1. пуля МДЗ-46
2. пуля МДЗ-З(конструкции Забегина)
3. МДЗ с капсулой желтого фосфора.


Патрон с зажигательно-разрывной пулей мгновенного детонирования МДЗ-З (конструкции Забегина)

-Длина патрона - 143,0-143,0мм.
-Масса патрона - 119,3-127,5г.
-Tип пороха - бездымный, пироксилиновый.
-Марка пороха - 4/1фл, 4/7СВ.
-Масса порохового заряда - 16,0-16,5г.
-Масса пули - 38,25-39,5г.
-Длина пули - 52,7-53,5мм.
-Материал оболочки пули - сталь, плакированная томпаком.
-Масса зажигательного состава (№7) - 1,2г. и заряда с фосфором - 3,56г.
-Масса ВВ (тэн) - 1,9-2,0г.
-Начальная скорость пули - 875-890м/с.

Патрон с зажигательно-пристрелочной пулей ЗП

В 1935 году Арткомом были утверждены ТТТ на разработку патронов калибра 12,7-мм с зажигательно-пристрелочной (индекс ГАУ 57-ЗП-542) и пристрелочной (индекс ГАУ 57-П-542) пулями. Отработать и принять на вооружение патрон с пулей ЗП удалось лишь к 1939 году. Патрон с пулей ЗП предназначался для стрельбы по воздушным целям, по бакам с горючим незащищённым броней и пристрелки наземных целей по дальности. При попадании в бак пуля ЗП обеспечивала выведение цели из строя. В сухую летнюю погоду пули ЗП обеспечивали зажигание сухой травы, сена, кустарника и лёгких деревянных построек. Пуля ЗП по своему назначению и устройству схожа с пулей ЗП калибра 7,62-мм. Пуля калибра 12,7-мм отличается от пули калибра 7,62- мм, кроме размеров и массы, наличием свинцовой рубашки вместо свинцового стаканчика и размещением капсюля внутри специального взрывателя. При срабатывании пуля ЗП давала яркую вспышку, хорошо различимую на больших дистанциях, что позволяло вести пристрелку по целям. Стрельба патронами производилась без поправок на несоответствие прицела типам пули на дальностях до 2300-2400 метров. Серийно патроны с пулей ЗП выпускались ограниченными партиями, так как ГУ ВВС не включили патрон в боекомплект. В период конца 30-х годов и до 1941 года выпускались патроны с зажигательно-пристрелочными пулями со стальным сердечником. К 1942 году патрон с пулей ЗП был заменён патроном с более мощными разрывными зажигательными пулями МДЗ-46 и МДЗ-3. Несмотря на это, по линии ГАУ патроны с пулей ЗП продолжали выпускаться, а к 1943 году была установлена норма комплектования боекомплекта патронами: патроны с пулями Б-32 и БЗТ (1980 шт.) – 90% и патроны с пулей ЗП (20 шт.) – 10%.


Патрон с бронебойно- зажигательной пулей БС-41

-Длина патрона - 145,7-147,0мм.
-Масса патрона - 134,90-143,84г.
-Tип пороха - бездымный, пироксилиновый.
-Марка пороха - 4/1ФЛ, 4/7СВ.
-Масса порохового заряда - 16,0-17,0г.
-Масса пули - 53,6-53,8г.
-Длина пули - 50,5-51,0мм.
-Материал оболочки пули - сталь, плакированная томпаком.
-Материал сердечника пули - металлокерамический сплав РЭ-8.
-Масса сердечника пули - 37,2-39,0г.
-Начальная скорость пули - 818-850м/с.

В 1938 году на НИПСМВО были проведены испытания германского противотанкового ружья калибра 13,2-мм Mauser T-Gewerh, которое было признано достаточно эффективным оружием против легких танков и техники. Вскоре было рекомендовано разработать аналогичный ПТР подобной конструкции. Но решение о разработке ПТР не было реализовано вплоть до 1941 года. По предложению инженера В.Н. Шолохова было спроектировано и освоено в производстве 12,7-мм противотанковое ружье. Ружьё было адаптировано под патрон калибра 12,7-мм, а также снабжено дульным тормозом и сошками. Специально для этого ружья был разработан и принят на вооружение под индексом ГАУ 57-БЗ-543 патрон с бронебойно-зажигательной пулей БС-41 с бронебойным сердечником массой 37,2-39 граммов из твёрдого сплава РЭ-8 на основе карбида вольфрама. Патрон с пулей БС-41 предназначался для поражения легкобронированных наземных целей, небронированных целей, огневых средств противника и групповых целей на дальностях до 1000 метров, обеспечивая сквозное пробитие 20 мм броневого листа под углом 20° на дальностях до 750 метров. Пуля БС-41 обладала лучшей бронебойной способностью по сравнению с патронами Б-32 и БЗТ.
Пуля БС-41 состоит из стальной плакированной томпаком оболочки, свинцовой рубашки, металлокерамического сердечника и зажигательного состава, запрессованного в головную часть пули между бронебойным сердечником и оболочкой пули. При попадании пули в броню сердечник пробивал её, нанося поражение осколками, образующимися от пули и пробитой брони. Зажигательное действие пули аналогично пулям Б-32 и БЗТ - при стрельбе по горючему, защищённому бронёй, сердечник пули пробивал её, а зажигательный состав от удара воспламенялся, пламя проникало через отверстие в броне и воспламеняло горючее. Выпуск патронов с пулей БС-41 был налажен в 1941 году на заводе № 3. Но так как противотанковые ружья Шолохова значительно уступали по эффективности противотанковым ружьям калибра 14,5-мм, уже в 1942 году выпуск ружей и патронов к ним был прекращён в связи с началом серийного производства 14,5-мм противотанковых ружей ПТРС и ПТРД и боеприпасов к ним.
