Русский 3-линейный винтовочный патрон в период с 1891 г. до 1945 г..

3-линейный (7,62-мм) винтовочный патрон обр. 1891 г.

 3-линейный патрон имел цельнотянутую латунную гильзу с выступающим фланцем, капсюльное гнездо сделано по типу Бердан (выступающую наковальню и два затравочных отверстия), тупоконечную пулю с оболочкой из мельхиора с длиной 30,4 мм и весом 13,73 г, сердечник представлял собой сплав свинца с примесью 1,5% сурьмы, нижние края оболочки пули прямые

-Длина патрона - 76,5-76,8мм.
-Масса патрона - 25,72 г.
-Масса порохового заряда - 2,2-2,35 г.
-Масса пули - 13,73 г.
-Длина пули - 30,4 мм.
-Материал оболочки пули – мельхиор.
-Материал сердечника пули - свинец с примесью 1-2% сурьмы.
-Начальная скорость пули - 615-620 м/с.

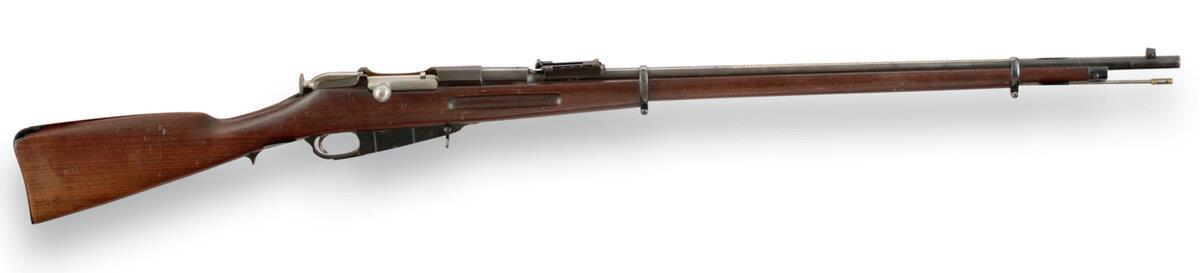

Варианты патронных пачек и обойм, используемых для снаряжения патронов 7,62х54R в карабин и винтовку Мосина.

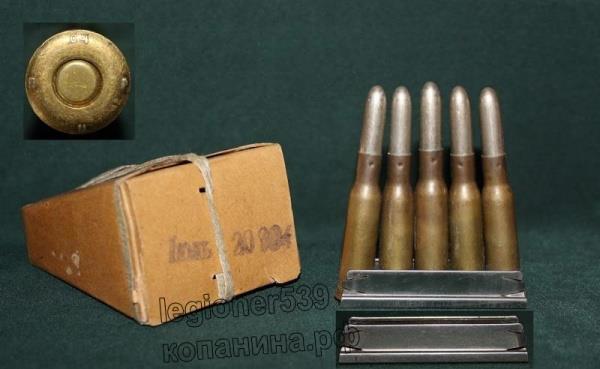

Пачка с патронами в обойме обр. 1891 года, обойма имеет характерные фиксирующие зацепы на обеих сторонах обоймы. На пачке наносился штамп с указанием даты выпуска. Пачки комплектовались 15шт. патронов в обоймах.

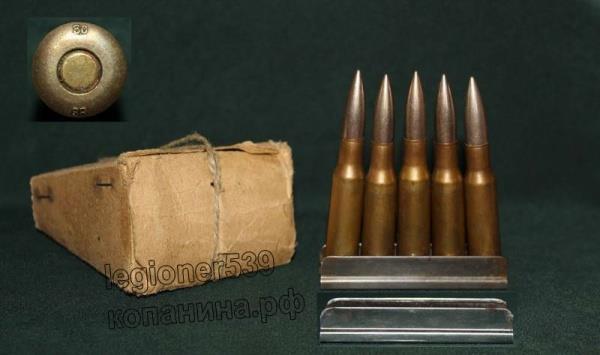

Пачка с патронами в обойме позднего выпуска, отличается от ранней отсутствием фиксирующих зацепов. На задней стороне обоймы ставилось клеймо стрелки в треугольнике. Пачки комплектовалась как патронами в обоймах, так и без обойм.

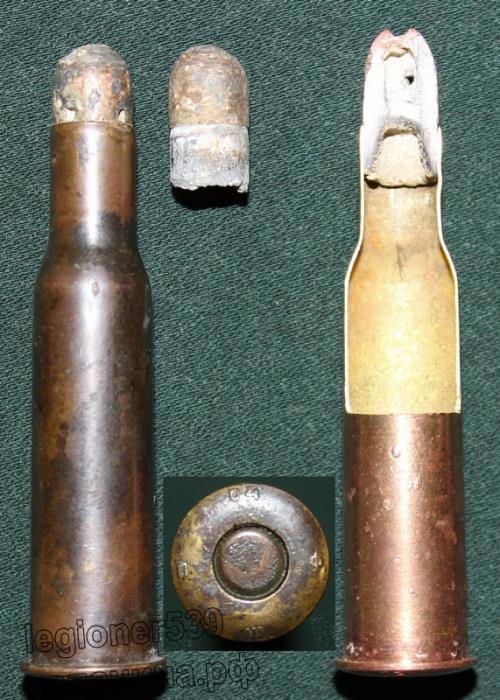

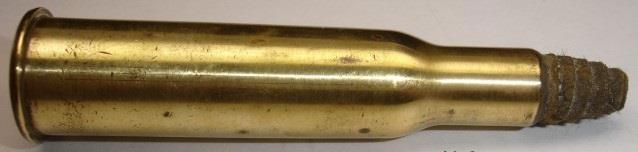

Короткобойный патрон конструкции Тарасова обр. 1906 г.

Первое время после принятия на вооружение трехлинейной винтовки обр. 1891 г. для практических стрельб на короткие дистанции (до 150 м) использовали короткобойные патроны. Такие патроны состояли из штатной гильзы с капсюлем, круглой свинцовой пули весом 2.85 г, бумажного пыжа и заряда холостого полудымного пороха марки Х (быстрогорящий порох для холостых патронов) весом 0.78 г. Однако такой патрон имел ряд существенных недостатков: частые срывы пуль с нарезов (ввиду малой площади ведущей части круглой пули), сильное свинцевание канала ствола и загрязнение пороховым нагаром.

В начале 1900-х гг. были попытки изобрести новую модель короткобойного патрона, который бы удовлетворял следующим требованиям:
– хорошая кучность боя на дистанциях до 100-150 м;
– низкая стоимость;
– возможность снаряжения короткобойных патронов в каждой войсковой оружейной мастерской;
– слабое пробивное действие пули, чтобы можно было пользоваться простейшим тиром;
– сохранность канала ствола винтовки после нескольких тысяч
выстрелов;
– легкость (простота) чистки ствола после стрельбы.

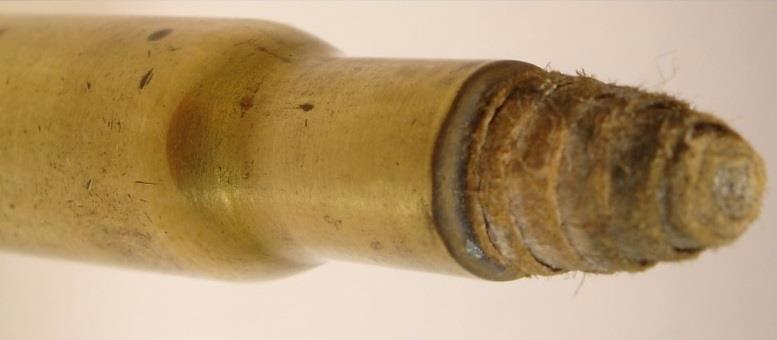

На основании этих критериев были предложены различные конструкции практических патронов. Из предложенных образцов наилучшими оказались короткобойные патроны системы Тарасова. В 1906 г. они были рекомендованы ГАУ для принятия на вооружение российской армии. Патроны системы Тарасова обр. 1906 г., или «патроны для стрельбы уменьшенным зарядом», состояли из гильзы, капсюля, заря-да холостого пороха весом 0.3 г и пули. Главным элементом этого патрона была специальная свинцовая тупоконечная пуля весом 4.77 г. В головной части пули имелась полость, заполненная просальником из смеси сала и поташа. Поташ был введен в состав просальника для нейтрализации кислотных остатков порохового нагара и, соответственно, препятствования образования ржавчины в канале ствола. На ведущей поверхности пули были выполнены четыре сквозных симметричных отверстия размерами 1х1.5 мм. При выстреле пуля деформировалась, и осалка выдавливалась через боковые отверстия к нарезам, что предотвращало свинцевание ствола. Также известны варианты пуль Тарасова из олова весом 3.0 г и сплошные тупоконечные свинцовые пули с коническим углублением в донной части. К достоинствам короткобойных патронов системы Тарасова относилась возможность безопасной стрельбы на небольших по пространству местах. Для тира достаточно сделать заслон из дюймовых сосновых досок. Патроны имели хорошую меткость на дистанции до 150 шагов.
Для стрельбы патронами Тарасова использовались обычные боевые винтовки.

Характеристика патрона Тарасова :

Диаметр пули: 7,87 мм
Масса патрона: ≈13,5
Длина патрона: 62,8 мм
Масса пули: 3,0-4,7 г
Марка пороха: Х
Масса порохового заряда: 0,3 г

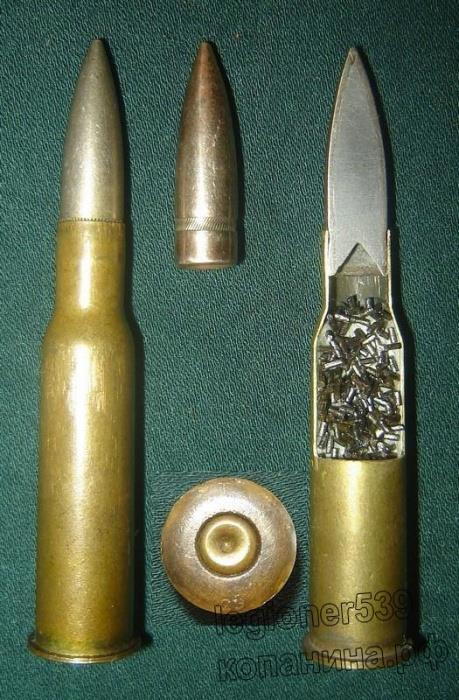

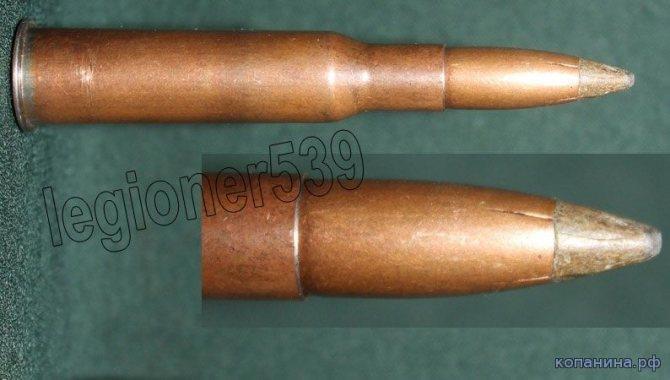

Патрон с легкой пулей Л образца 1908 г.

Патрон с легкой пулей Л образца 1908 г.
Индекс ГРАУ 57-Н-221 (мельхиоровая оболочка, ГЛ).
-Длина патрона - 76,5-76,8мм.
-Масса патрона - 20,7-22,6г.
-Марка пороха - Пл 10-12, ВЛ.
-Масса порохового заряда - 2,5-3,1г.
-Масса пули - 9,5-9,7г.
-Длина пули - 28,4-28,6мм.
-Материал оболочки пули – мельхиор.
-Материал сердечника пули - свинец с примесью 1-2% сурьмы.
-Масса сердечника пули - 6,9-7,1г.
-Начальная скорость пули - 860-875м/с.

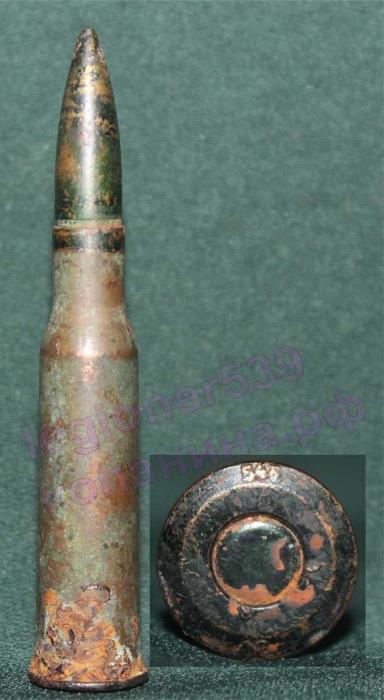

Патрон с зажигательной пулей ударного действия обр. 1914 г.

Патрон принят в период Первой мировой войны и поступил на вооружение в 1914 году и предназначался для борьбы с аэропланами и аэростатами противника.
Первые выпуски таких патронов производились из переснаряженных тупоконечных пуль обр. 1891 года, в пуле вытачивался канал для заряда дымного пороха, в области вершинки пули ставился капсюль с ударником.

Позже малосерийные выпуски производились по технологии производства пуль образца 1891 года, но с той лишь разницей, что пульная оболочка внизу не имела отверстия. Также производились пули, где капсюль выступал из вершинки пули, внутреннее устройство было аналогичным пуле с утопленным капсюлем, патроны с выступающим капсюлем были предназначены для борьбы с аэростатами противника.

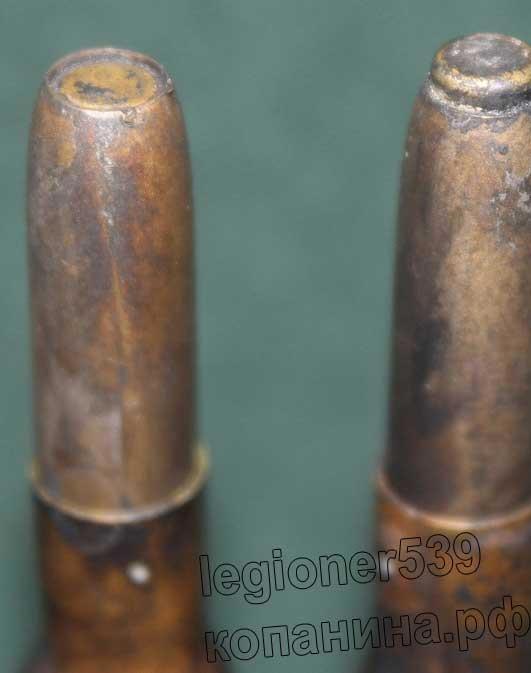

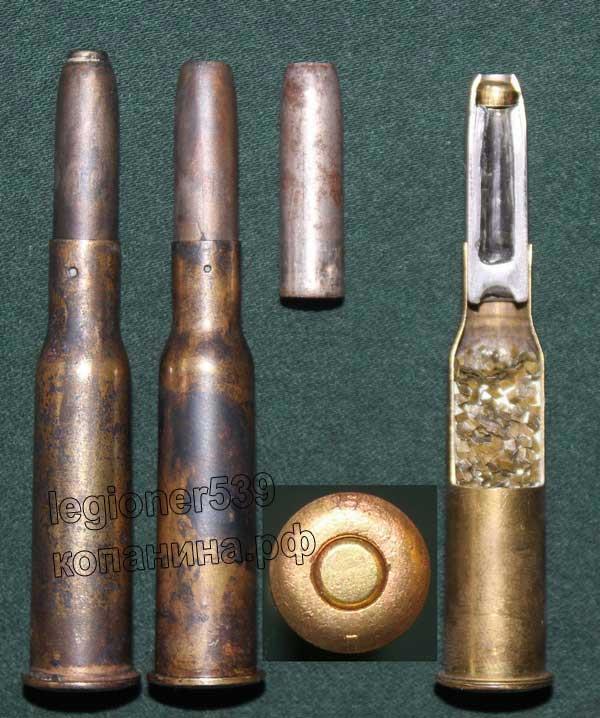

Патрон с зажигательной пулей ударного действия. Справа патрон с пулей с выступающим капсюлем для стрельбы по аэростатам противника. Слева патрон с утопленным капсюлем для стрельбы по аэропланам противника.

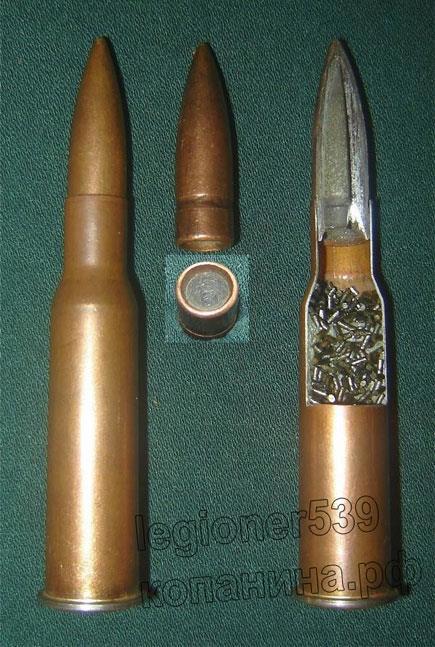

Патрон с “Щитобойной” пулей системы гв. штабс-капитана Кутового обр. 1916 г.

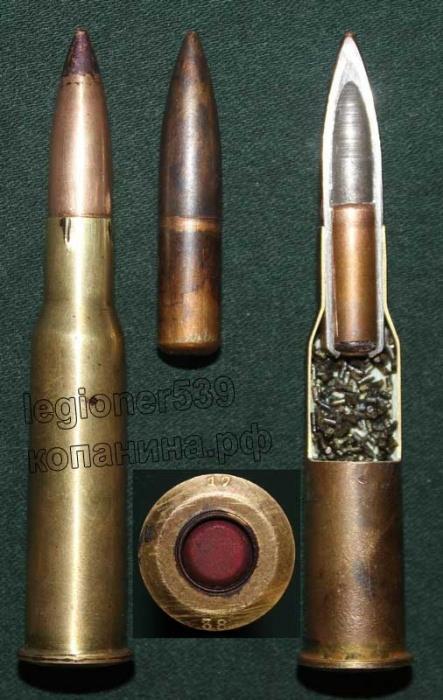

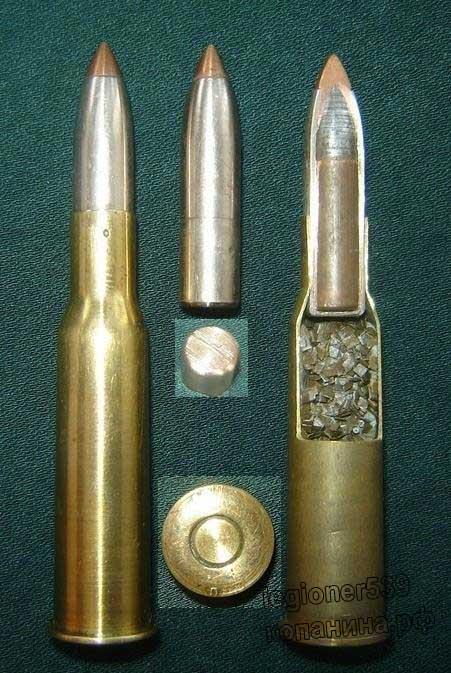

Патрон с “щитобойной” пулей принят на вооружение в 1914 г. По сути это первый серийно выпускаемый патрон с бронебойной пулей, который предназначался для поражения живой силы противника, находящейся за защищенной броней преградой в виде щитов орудий, пехотных панцирей. Пуля имела длину 33,84 мм и массу 12,0 г. Состояла из мельхиоровой оболочки, стального сердечника с заостренной вершиной, который располагался в томпаковой рубашке. Вершинка пули имела томпаковый колпачок, впрессованный в оболочку пули и прикрывающий стальной сердечник.

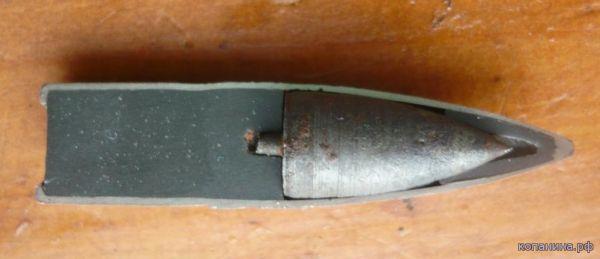

Патрон с бронебойной пулей конструкции Бойно-Родзевича.

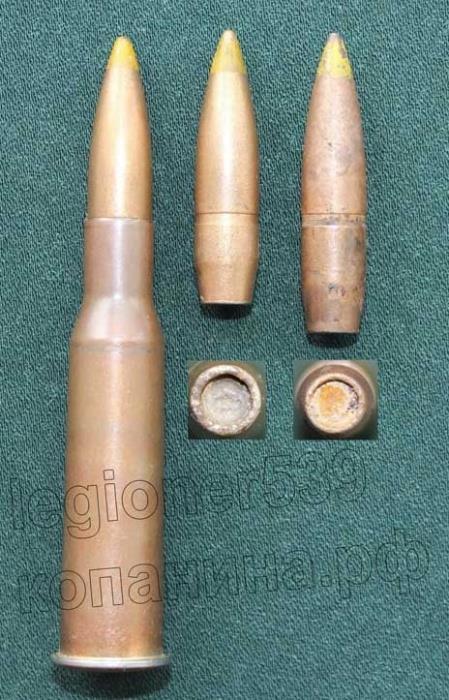

Для замены ранее принятого на вооружение бронебойного патрона конструкции Кутового в середине 1920-х годов начинается разработка нового бронебойного патрона, который должен был уверенно поражать цели, находящиеся за укрытиями. За разработку взялись сразу несколько советских опытных оружейников. Одной из удачных конструкций пули со стальным сердечником стала пуля Бойно-Родзевича длиной 35,5 мм и массой 11г., которая напоминала внешне легкую пулю «Л» и состояла из мельхиоровой оболочки с коротким стальным сердечником, помещенным в носовую часть пули,остальная часть была заполнена свинцом. Патрон с пулей Бойно-Родзевича выпускался малой партией на Ульяновском патронном заводе в период с 1929 по 1930 года (на гильзах таких патронов имелось клеймо завода ЗВ - завод имени Володарского и год - 1930 г.), когда на замену ему пришел патрон с серийно уже выпускаемой бронебойной пулей Б-30 образца 1930 года. Патрон с легкой пулей Л обр. 1930 г. Индекс ГРАУ 57-Н-323 (биметаллическая оболочка, ГЖ). -Длина патрона -75,91-77,16мм. - Масса патрона - 21,75-23,20г. - Марка пороха - ВЛ. -Масса порохового заряда - 3,25г. -Масса пули - 9,50-9,72г. -Длина пули, 28,4-28,6мм. - Материал оболочки пули сталь - лакированная томпаком. - Материал сердечника пули - свинец с примесью 1-2% сурьмы. -Масса сердечника пули - 7,25-7,36г. - Начальная скорость пули - 860-875м/с. В начале 30-х годов советский 7,62-мм винтовочный патрон вновь претерпевает очередные изменения, основным поводом для этого стало введение в практику советской армии станковых пулеметов, в связи с чем, появилась потребность в новом боеприпасе, который бы уверенно поражал цели на дальних дистанциях и обеспечивал стабильную работу автоматики пулеметов. Изменения коснулись патрона в целом, так была изменена форма донной части гильзы, взамен сферического донца начали выпускать гильзы с прямой фаской, которая обеспечивала надежную экстракцию гильзы после выстрела. Изменился и материал из которого производили гильзы, взамен латуни начали применять биметаллические гильзы. Данное решение позволило значительно сократить расходы на дефицитные металлы и оптимизировать производство. Патрон с тяжёлой пулей “Д” Индекс ГРАУ 57-Д-423 (ГЖ). Маркировка - вершина пули окрашена в жёлтый цвет. - Длина патрона - 75,91-77,16мм. - Масса патрона - 22,95-25,20г. - Марка пороха - ВТ. - Масса порохового заряда - 3,15-3,18г. - Масса пули - 11,7-11,9г. - Длина пули - 33,4-3,6мм. - Материал оболочки пули - сталь, плакированная томпаком. - Материал сердечника пули свинец с примесью 1-2% сурьмы. - Масса сердечника пули - 8,97-9,15г. - Начальная скорость пули - 795-810м/с. С конца 1920-х годов начинаются разработки, связанные с созданием тяжелых пуль,которые бы по своим характеристикам превосходили бы штатные легкие пули Л. В результате в конце 1920-х годов начались работы по созданию пуль отвечающих всем требованиям армии. Как образец были получены патроны различных стран, применяемых к тому времени в станковых пулеметах (в большей степени был взят как образец американский патрон 7,62х63/.30-06 с тяжелой пулей образца 1925 г.) и сразу начались разработки в этом направлении. Из множества представленных образцов и сравнительных испытаний, была выбрана пуля длиной 33,4мм и массой 11,7г. Задняя часть пули имела конус, обеспечивающий ей улучшенную аэродинамику. Оболочка стальная, плакированная томпаком с гладкой канелюрой . Сердечник представлял собой сплав свинца с примесью 1,5 % сурьмы. Патроны с тяжелыми пулями выпускались как с латунными, так и с биметаллическими гильзами. Патрон с тяжелой пулей “Д” официально принят на вооружение в 1930 г. под обозначением “ 7,62-мм Винтовочный патрон с тяжелой пулей обр. 1930 г.”. Разработкой тяжелой пули занимались советские конструкторы стрелкового вооружения Смирнский и Добржанский . Пуля имела обозначение “Д”-дальнобойная. Патроны с тяжелой пулей предназначались в основном для стрельбы из станковых пулеметов (считались пулеметными патронами), а также из винтовок и карабинов. Вершинка тяжелой пули “Д” окрашивалась в желтый цвет. Наиболее эффективная дальность стрельбы патронами с тяжелой пулей обр. 1930 г. составляла примерно 850м . Максимальная дальность полета тяжелой пули “Д” обр. 1930 г. при стрельбе из винтовки обр. 1891/30 гг. составляла 5100 метров (легкая пуля летела на 3400 м). Тяжелая пуля “Д” пробивала стандартную армейскую каску на дистанции 1400 метров, при этом убойное действие по незащищенной цели сохранялось на дальности до 4500 метров. Предельная дальность полета пули при стрельбе из станкового пулемета “Максим” составляла 5000 метров. В годы Второй мировой войны было налажено производство патронов с тяжелой суррогативной пулей, где свинцовый сердечник был заменен на стальной, данное решение было связано из-за дефицита свинца при производстве патронов. Пуля имела несколько большую длину, во всем остальном была аналогичной серийной пуле “Д”. Отличие серийной пули “Д” от суррогативной “Д” (справа.) -Длина патрона - 75,91-77,16мм. -Масса патрона - 22,65-25,70г. -Тип пороха - бездымный, пироксилиновый. -Марка - пороха ВТ. -Масса порохового заряда - 3,15-3,18г. -Масса пули - 11,4-11,5г. -Длина пули - 36,15-36,55мм. -Материал оболочки пули - сталь, плакированная томпаком. -Масса оболочки пули - 2,73-2,75г. -Материал сердечника пули - сталь Ст10. -Масса сердечника пули - 5,25-5,30г. -Начальная скорость пули - 795-810м/с. Патрон с бронебойной пулей Б-30. Индекс ГРАУ 57-Б-222 (ГЛ). Маркировка- вершинка пули окрашена в черный цвет. -Длина патрона - 75,91-77,16мм. -Масса патрона - 24,0-25,20г. -Тип пороха - бездымный, пироксилиновый. -Марка пороха – ВТ. -Macсa порохового заряда - 3,15-3,18г. -Масса пули - 10,55-10,80г. -Длина пули - 36,1-36,5мм. -Материал оболочки пули сталь - лакированная томпаком. -Материал сердечника пули - инструментальная сталь У12А. -Масса сердечника пули - 5,38-5,41г. -Начальная скорость пули - 815-830м/с.  Бронебойная пуля пробивала броню толщиной от 2 до 4мм - на дальности 1200м; броню толщиной 7 мм - до 400м. Патрон с трассирующей пулей Т-30. Индекс ГРАУ 57-Т-322 (ГЛ). Маркировка - вершинка пули окрашена в зеленый цвет. -Длина патрона - 75,91-7,16мм. -Масса патрона - 21,6-22,0г. -Тип пороха - бездымный, пироксилиновый. -Марка пороха – ВТ. -Масса порохового заряда - 3,15-3,20г. -Масса пули - 9,3-9,8г. -Длина пули - 37,8-38,2мм. -Материал оболочки пули - сталь, плакированная томпаком. -Материал сердечника пули - свинец с примесью 1-2% сурьмы. -Масса сердечника пули - 2,82-2,91г. - Начальная скорость пули - 820-835м/с. Патрон с бронебойно-трассирующей пулей БТ. В начале 1930-х годов начинается активная разработка и внедрение на вооружение винтовочных патронов со специальными видами пуль, обладающих более высокими, главным образом, пробивными характеристиками, а также заброневым действием. В итоге на вооружение в 1932 году принимается два типа пуль для винтовочного патрона - бронебойно-зажигательная пуля Б-32 и бронебойно-трассирующая БТ. Применение пули БТ было продиктовано тем, что патроны с пулей Т-30 не обеспечивали пробития преград из-за отсутствия стального сердечника. Хотя данное решение применения пуль БТ и позволило увеличить степень пробития преград, но их заброневое действие было очень мало по сравнению с теми же Б-32, у которых в носовой части пули имелся зажигательный состав №7. Бронебойно-трассирующая пуля образца 1932 года длиной 39,5 мм и массой 9,9 г. состояла из стальной покрытой томпаком оболочки, в носовой части пули пространство между оболочкой и сердечником заполнялось свинцом. После стального сердечника располагался стаканчик с трассирующим составом и калибровочное кольцо. Пули БТ применялись с 1932 года и до 1938 года, когда в 1936 году для их замены был разработан и принят на вооружение патрон с бронебойно-зажигательной трассирующей пулей  БЗТ - 44, который постепенно вытеснил патрон с пулей БТ. Основным отличием между ними было наличие у последнего зажигательного состава в носовой части пули Патрон с бронебойно-зажигательной пулей Б-32. Индекс ГРАУ 57-БЗ-322 (ГЛ). Маркировка - вершинка окрашена в черный цвет с красным пояском. -Длина патрона - 75,91-77,16мм. -Масса патрона - 21,1-24,2г. -Тип пороха - бездымный, пироксилиновый -Марка пороха – ВТ. -Масса порохового заряда - 3,1-3,2г. -Масса пули - 9,65-10,25г. -Длина пули - 36,3-36,7мм. -Материал сердечника пули - инструментальная сталь У12А -Масса сердечника пули - 5,25-5,47г. -Начальная скорость пули - 860-875м/с. Патрон с трассирующей пулей Т-46. Патрон с трассирующей пулей Т-46 разработан конструкторами патронного завода № 46 и принят на вооружение в 1938 г. Масса патрона, г: 22,0 Масса пули, г: 9,6 Начальная скорость пули, м/с: 800   Патрон с пулей БС-40 Маркировка - черная вершинка пули, остальная часть до стыка с дульцем окрашена в красный цвет. Донце и капсюль зачернены. -Длина патрона - 75,91-77,16мм. -Масса патрона - 24,77-25,32г. -Тип пороха - бездымный, пироксилиновый. -Марка пороха – ВТ. -Масса порохового заряда - 3,15-3,20г. -Масса пули - 12,0-12,5г. -Длина пули - 30,55-30,85мм. -Материал сердечника пули - металлокерамический сплав РЭ-6. -Масса сердечника пули - 8,1-8,4г. -Начальная скорость пули - 800-815м/с. -С дистанции 200 м пробивала броню толщиной до 17 мм. Винтовочный патрон с уменьшенной скоростью полета пули “УС”. Патрон предназначен для использования в винтовках системы Мосина с установленным на них прибором глушителя звука конструкции братьев Митиных “БраМит”. Разработка патрона началась параллельно с разработкой БраМита в начале 1940-х годов. В основе конструкции патрона лежит принцип применения легкой пули “Л” обр. 1930 года с уменьшенной навеской порохового заряда 0,6-0,8 г., данное решение позволило снизить скорость пули до оптимальных 260 м/с. После недолгих доработок патрон УС и глушитель звука конструкции братьев Митиных принимается на вооружение в декабре 1940 года. БраМит и патроны к нему использовались активно во время Великой Отчественной войны советскими разведывательными и диверсионными отрядами, спец.подразделениями НКВД, которые высоко оценили данный комплекс. Для отличия от штатных винтовочных боеприпасов, патрон маркировался зеленым лаком пули и края дульца гильзы, а также маркировалось дно пули. Патроны производились на заводе №543 г. Казань с 1941 по 1945 гг. Разрывная (экспансивная) пуля Иванова (ДД) "Разрывная" (по сути экспансивная, никакого ВВ не содержит) пуля инженер-подполковника Иванова В.А была успешно испытана на полигоне в 1939 году и рекомендована к принятию на вооружение. Такой тип пуль ДД создан для повышения останавливающего действия и нанесения более тяжких повреждений не бронированным живым целям. Устройство пули достаточно простое - свинцовый сердечник,  биметаллическая оболочка имеющая усеченную вершину с надрезами и баллистический наконечник из пластмассы.  Планировалось наладить массовое производство этих пуль на Луганском патронном заводе, но из-за дефективного материала пластиковых наконечников, которые оказались чувствительны к влаге и и усыханию, до массового выпуска дело не дошло и пули Иванова на вооружение приняты не были. Снова об этих пулях вспомнили уже во время войны - в 1942 году Бишкекский станкостроительный з-д выпустил опытную партию упрощенных пуль Иванова - без пластмассового колпачка. Головная часть пули была оголена, по нормативам должна была окрашиваться в белый цвет но по факту патроны чаще выпускались без окраски. Производились патроны  с пулей ДД непродолжительное время, встречаются и с латунной и с биметаллической гильзой. Вес пули Иванова: 11,4-11,6 гр., свинцового сердечника 9 грамм. 7,62 мм Холостой винтовочный патрон Калибр 7,62x54R Длина патрона, мм 53,4…53,6 Масса патрона, г 10,8…11,2 Характеристики порохового заряда Тип пороха бездымный, пироксилиновый Марка пороха Пл 10-12 (X) Масса порохового заряда, г 1,10…1,55 Плотность заряжания, г/см3 0,388 Форма и размеры порохового зерна (X) квадратная пластина длина сторон, мм 0,98…1,20 толщина, мм 0,1…0,2 Холостой патрон предназначен для имитации стрельбы, производства салютов и в качестве метательного для стрельбы винтовочной гранатой.
