Прицелы: противотанковая артиллерия США

 Сегодня расскажу про прицелы специализированных американских противотанковых пушек.

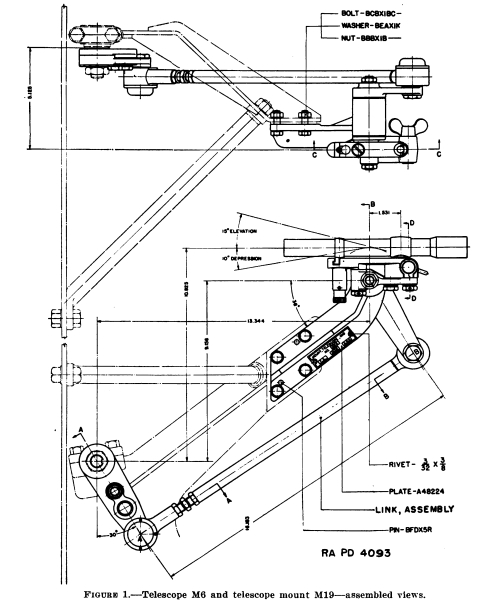

 Начнём с 37-мм пушки М3. Её прицел - полностью зависимый, и его поле зрения изменяется только при перемещении ствола. Состоит из простого кронштейна и телескопического оптического прицела М6… без увеличения и с полем зрения в 11 град.

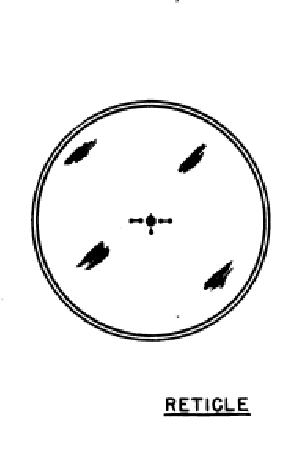

Поле зрения притом выглядит так:

 Если плохо понятно, что амеры хотели изобразить, кроме простого перекрестья, то я вас прекрасно понимаю) Две черточки с точками по бокам от точки прицеливания - это шкала угловых поправок, угол между двумя точками - 20 тысячных. Ещё одна точка ниже - такая себе “баллистическая шкала”, отмечающая точку прицеливания на дальности в 600 ярдов. Ещё должна быть отметка на 1 500 ярдов, но здесь её по какой-то причине не видно.

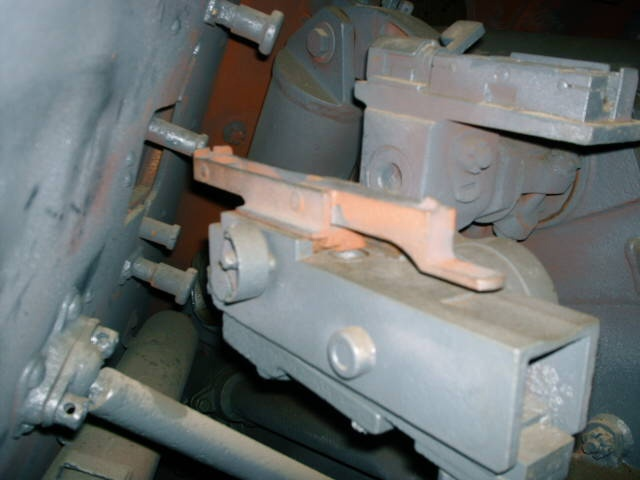

Не знаю, входил ли в паёк наводчика 37-мм пушки (кстати, самой распространённой ПТП США)) килограмм морковки для улучшения зрения, но прицел без увеличения вообще - это просто ограничитель поля зрения. С таким же успехом амеры могли бы наводиться с помощью iron sight - целика и мушки. Кстати, отходя в сторону, вот так сей агрегат выглядит на немецких орудиях:

Выполняет функции и герметизации крепления прицела в походном положении (сам прицел снимается, как и на наших пушках), и резервного прицельного приспособления.

В остальном, прицел 37-мм амерской ПТП  - отвратителен. Отсутствие увеличения при довольно низком поле зрения затрудняет обнаружение цели и наведение на прямой наводке. Полупрямая наводка осуществляется по крохотным точкам, которые плохо видно даже на схеме из мануала.

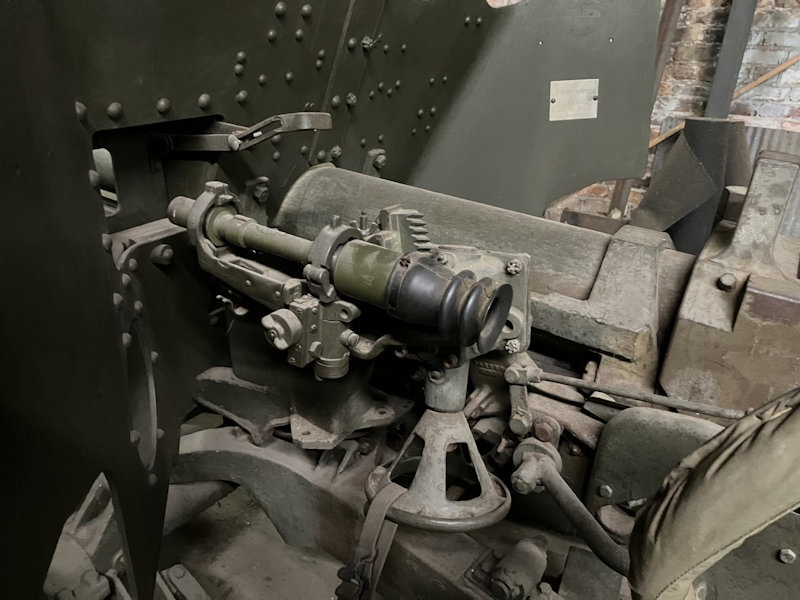

Следующее орудие - 57-мм пушка М1, копия британской 6-фунтовки. Впрочем, прицел у неё оригинальный - M69C. Выглядит так:

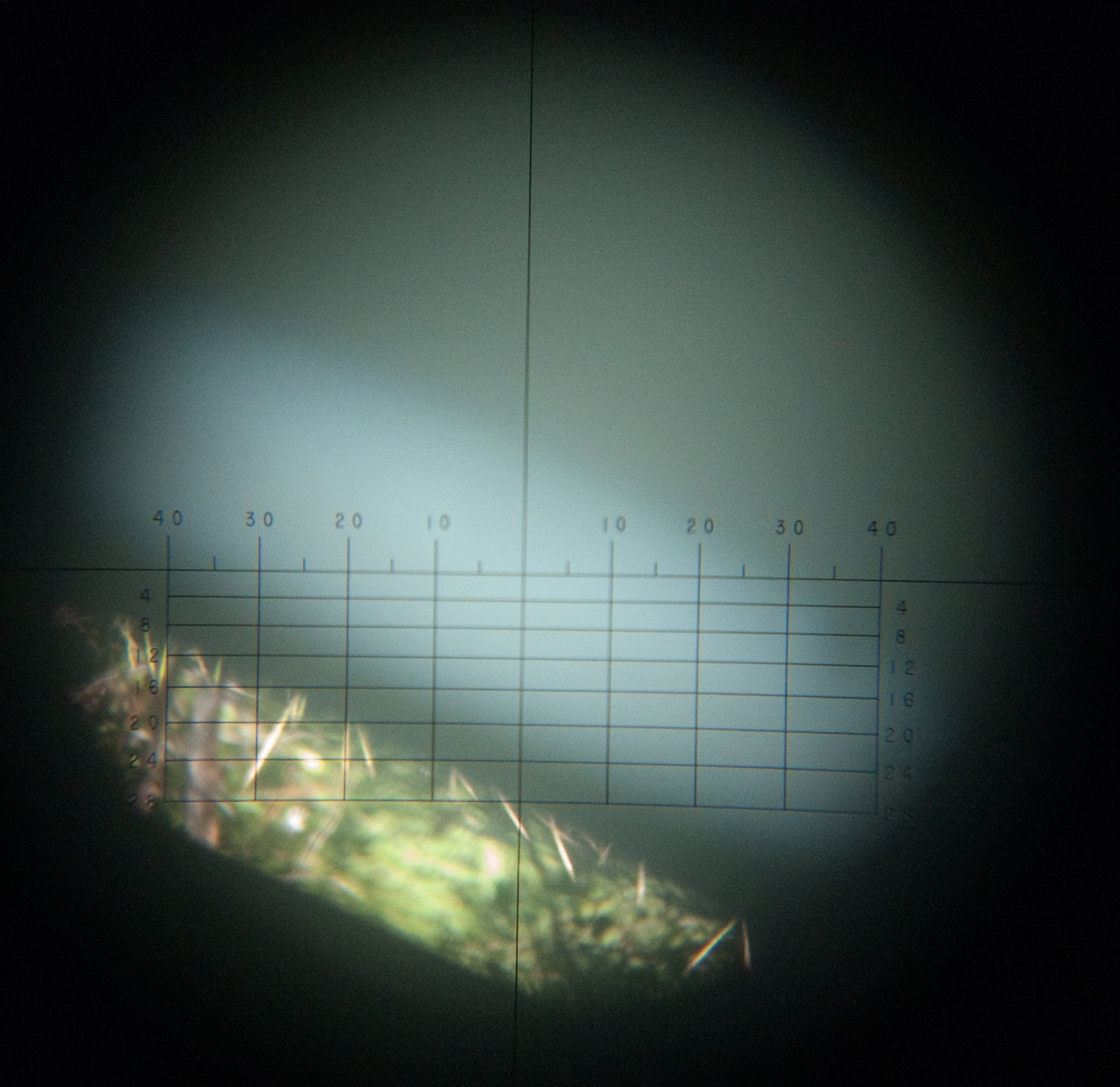

Как видно, это тоже кронштейн с трубой телескопического прицела, который таки приобрёл кратность х3; поле зрения при этом осталось почти таким же, что и у предыдущего достижения американской оптической промышленности - 10,5 градусов. Собственно, если мы заглянем в прицел, то увидим следующее:

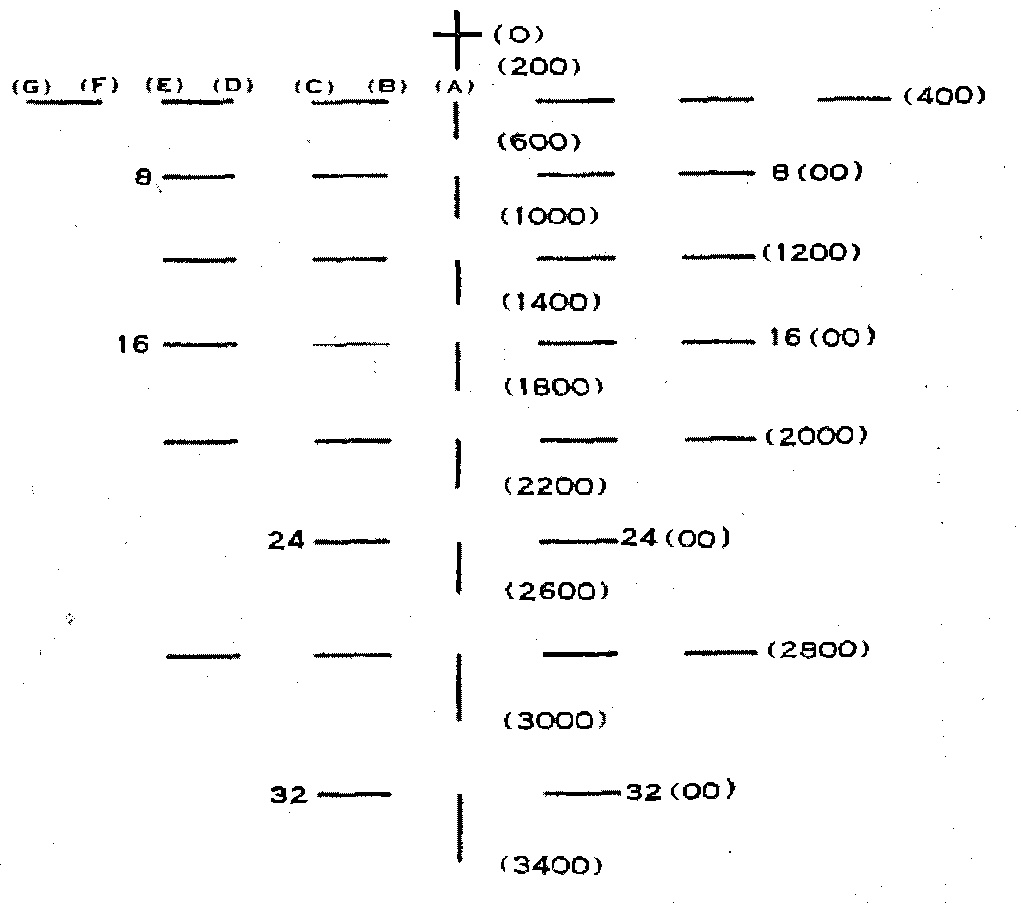

 Тут мы видим баллистическую шкалу с шагом в 200 ярдов, и довольно странную (но типично американскую, такая же и в танковых прицелах) шкалу угловых поправок, цена деления которой - пять тысячных. Нет, это довольно удобно, что амеры вот этими прерывистыми чертами совместили шкалу угловых поправок и баллистическую, но на самых нижних позициях этих отметок меньше чем верхних, хотя из-за увеличившейся дистанции стрельбы и времени полёта снаряда там как раз придётся брать бОльшие поправки. Так что при значительной дальности прицеливаться всё равно придётся сначала беря нужную угловую поправку по самой длинной верхней шкале, а потом поднимая поле зрения прицела вверх, совмещая цель с мысленно “продлённой” линией баллистической шкалы. В этом плане, КМК, сетка нашего ПП-1 удобнее, хотя с точки зрения подробности той самой балл. шкалы американский прицел - подробнее и ПП-1, и немецкого ZF 1х11. Впрочем, в отечественном прицеле это компенсируется дистанционным барабаном с шагом в 100 метров, но прицеливание с его помощью будет дольше.

Подводя итог, прицел американской версии шестифунтовки - один из самых удачных для быстрой (!!!) стрельбы прямой наводкой, отличающийся, к тому же, простотой конструкции. Работу над ошибками они провели хорошую.

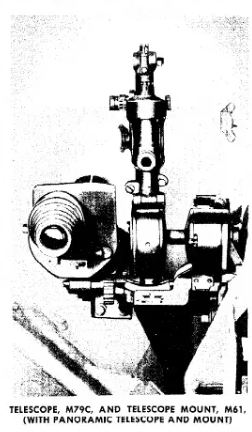

 Прицел для 76-мм ПТП М5 с индексом М79С почти ничем не отличается, кроме чуть иной сетки прицела. Поле зрения и увеличение у него те же самые. Но дело в том, что на этом прицельные приспособления орудия М5 не исчёрпываются:

 Таки да, кроме простого телескопа М5 оснащалась  зависимым механическим прицелом с панорамой, аналогичным нашему прицелу ЗиС-3 или нормализованному обр. 1930 года. Притом у американцев панорамные прицелы (обычная панорама Герца, кратность - х4, поле зрения - 10 град.) также оснащались баллистическими шкалами, с шагом 400 ярдов.

 Так что американская пушка даже превосходит по возможностям стрельбы полупрямой наводкой наши противотанковые орудия - можно стрелять по внутренним шкалам любого из двух опт. прицелов (у телескопа меньше приближение, но более подробная шкала), или с помощью установки прицела по дист. барабану, с чем их можно без дураков поздравить. Единственный недостаток - пушек этих выпустили всего 2,5 тысячи из 36,8 тысяч ПТП выпущенных в США (из которых 5,3 тысячи 57-мм пушек были розданы по ленд-лизу, в основном - бриттам). И из оставшихся армии США 31,5 тысяч орудий 18,7 тыс. были 37-мм пушками М3 с однократными прицелами…

В общем, ребята начали за упокой, кончили - за здравие, но кончили больно уж поздно, из-за чего буксируемые противотанковые пушки с адекватными прицельными приспособлениями не успели стать основными, а орудия с выдающимися - так и вовсе составили удручающие 7,9% от поставленных в армию пушек.

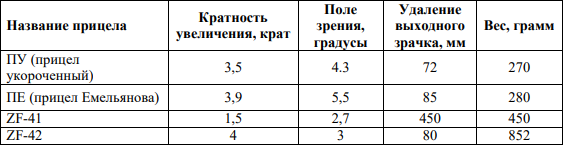

P.S. Отходя от амеров и артиллерии, нашёл сравнительную табличку наших и немецких оптических прицелов.

Хотя её автор ошибается, указывая вес наших прицелов без кронштейна (масса ПУ с кронштейном - 450 г, ПЕ - 470 г), а немецкие с ним, да и за скобками остался немецкий ZF-4 (у которого, впрочем, неизвестно поле зрения) и ранний ZF-39, информация доставляет.

P.P.S. Начал собирать книжку, дальше буду допиливать только её. Во-первых завтра-послезавтра закину туда британские прицелы, во-вторых, если найду информацию, дополню инфой об американских безоткатках.
