Появление донных магнитных мин.

 Великобритания была первой страной, начавшей разработку неконтактных мин еще во время Первой мировой войны. В феврале 1916 г. было решено установить микрофоны на 500 мин стационарного минного поля. Предполагалось, что микрофоны могли идентифицировать подводную лодку на расстоянии 90 м (100 ярдов). Минным полем должен был управлять оператор, дающий команду на подрыв мины со сработавшим микрофоном. Данная идея не нашла дальнейшего развития, хотя минные поля с микрофонами были выставлены в заливах Кромарти и Скапа Флоу. В Скапа Флоу даже удалось атаковать германскую ПЛ 12 апреля 1917 г.

С апреля 1917 разрабатывались независимые от оператора неконтактные акустические взрыватели, причем, как работающие в звуковом диапазоне, так и в низкочастотном (вибрации корпуса корабля на частотах 10-20 Гц). Неконтактный взрыватель, получивший обозначение «А» должен был устанавливаться на корпуса старых сферических мин Mk III, но проект остановился из-за появления перспектив создания магнитного взрывателя.

В июле 1917 г. Совет по индустриальным исследованиям определил возможность создания магнитной мины.

 К сентябрю 1917 г. идея имела вполне конкретные решения: НВ срабатывал по принципу стрелки компаса при изменении магнитного поля вокруг мины.

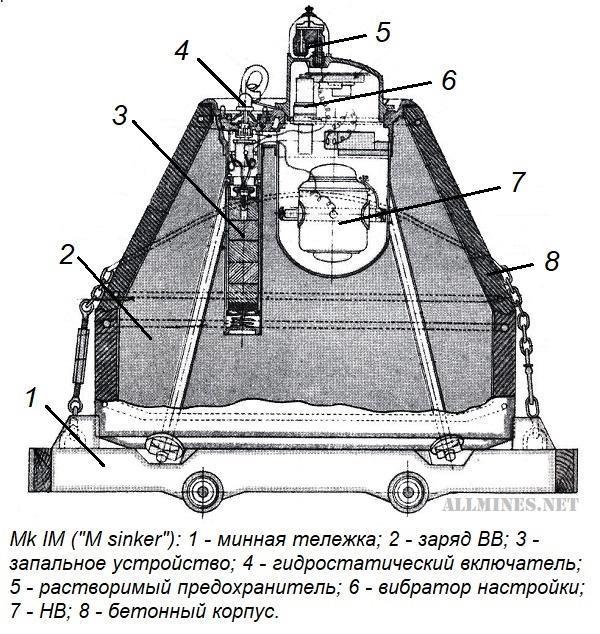

Корпус мины должен был быть немагнитным (из бетона), вес заряда – 450 кг (1000 фунтов). Мог применяться парашют для снижения скорости опускания на дно. Мина получила шифр “M” (“Mk IM” или «M sinker» - «магнитный якорь»). После проведенных сравнительных испытаний «А» и «М» неконтактных взрывателей, было решено заказать 10.000 магнитных мин.

В июле 1918 г. первые мины “M” уже были готовы. И в августе того же года несколько сотен мин было выставлено вдоль Бельгийского побережья, оккупированного Германией. Несколько десятков мин «М sinker» было выставлено против молодой советской республики на Северной Двине в 1919 г.

 Постановка магнитных мин производилась двумя способами: 1) с деревянных баркасов, которые брали по 10 мин (по 5 штук с каждого борта) и буксировались к месту постановки деревянными катерами; 2) при помощи крана. Мины ставились в шахматном порядке.

Первые донные магнитные мины «M sinker» показали очень низкую надежность: около 60% мин взрывались сразу после постановки, выдавая место минного поля, и от такой конструкции взрывателя пришлось отказаться.

К началу Второй мировой войны в Великобритании были разработаны морские мины с магнитным взрывателем нового поколения. Руководитель Отдела разработки минного оружия Херберт Тейлор (Herbert Taylor) предложил использовать стержневую индукционную катушку в качестве приемного элемента магнитного НВ. К июлю 1939 были готовые решения для якорной корабельной и авиационной донной мины.

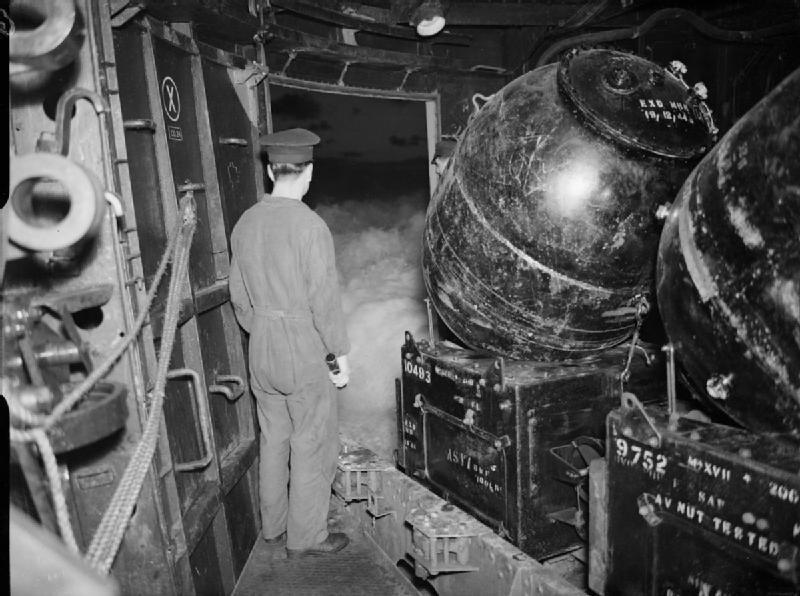

Постановка мин М Mk I с борта МЗ Аполло (HMS Apollo). Мина, готовая к постановке, М Mk I с индукционным взрывателем Asy, прибором ликвидации и якорем Mk XVII. 1944 г .

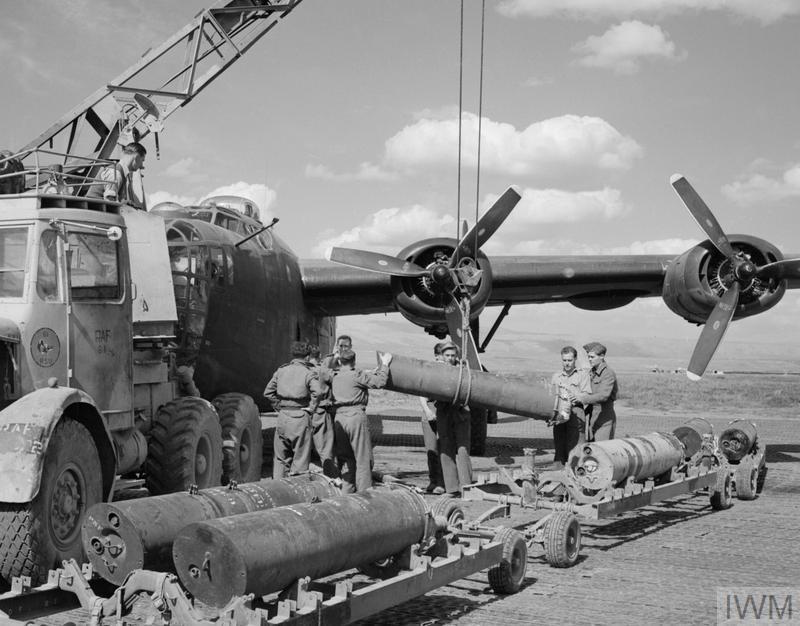

Загрузка мин "А" в бомбовый отсек.

В магнитных НВ элементом, воспринимающим изменение магнитного поля, является индукционная катушка (ИК). В рассматриваемый период было разработано 5 основных типов ИК, обозначаемых тип I – V или CR-1 – CR-5. ИК отличались длиной, числом витков, индуктивностью и чувствительностью. Диаметр сердечника у всех типов был одинаковый 25.4 мм.

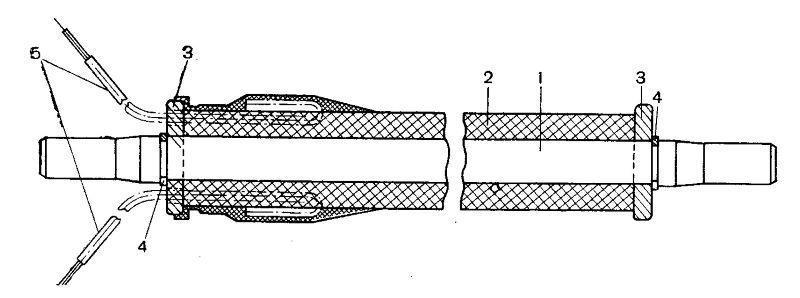

Устройство ИК (CR-2), применяемой в минах “AMkIV” и “MMkII”: 1 – сердечник из ферромагнитного материала; 2 – обмотка; 3 – щеки ИК, сделаны из латуни; 4 – крепление щек к сердечнику; 5 – выводы, которые присоединены к медным полоскам.

ИК расположена внутри стального корпуса мины, ось сердечника совпадает с продольной осью мины. Корпус мины вместе с сердечником ИК образуют единый принимающий элемент магнитоиндукционного взрывателя.

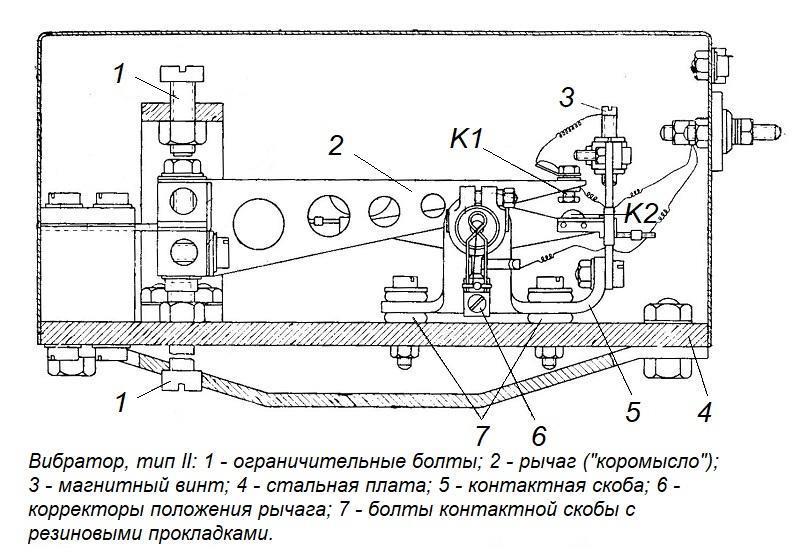

 Воспринимающим элементом акустического НВ служит вибратор, превращающий механические колебания корпуса мины нормальной звуковой частоты в колебания электрического тока.

Основная часть вибратора – «коромысло». В нормальном состоянии контакты К1 и К2 замкнуты. В схему также были включены магнитоэлектрическое реле и конденсаторы. Схема собрана таким образом, что при размыкании и замыкании контактов через меняющееся сопротивление вырастал ток на исполнительном реле. Реле замыкало контакты на подрыв электрозапала.
