Минные защитники Reissboje RB, Bombe Reissboje BRB, Sprengboje C и D.

Минные защитники ВМС Германии, применяемые во Второй мировой войне, 1939-1945

   Минные защитники (МЗ) предназначены для защиты минных заграждений из якорных мин. МЗ повреждает тральную часть, перерезая или подрывая ее. Первые минные защитники были изобретены в России в 1912 году.

Минный защитник Reissboje RB

МЗ многократного действия Reissboje RB («режущий» буй) устанавливался с кораблей и катеров по минным скатам. МЗ имел 4 механических резака, которые перерезали тральную часть.

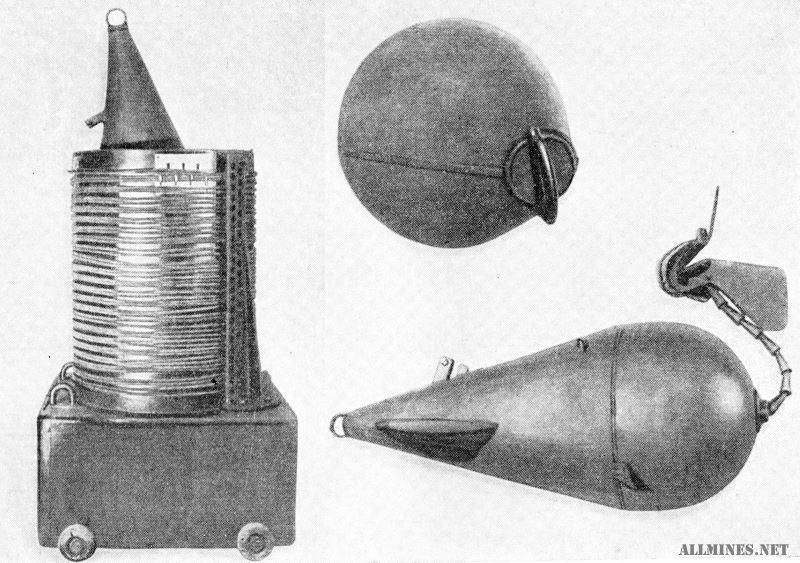

Общий вид минного защитника Reissboje RB

Буй стальной имеет сфероконическую форму. Буйреп имел длину 101 м. На буйрепе размещались 4 резака. Якорь может быть изготовлен из металлического каркаса или из бетона.

Способ установки буя на заданное углубление – всплытие с грунта по заранее установленной длине буйрепа. Выбор углубления производится до постановки МЗ путем фиксации части буйрепа на якоре специальной скобой.

Схема действия МЗ Reissboje RB

Авиационный минный защитник Bombe Reissboje BRB

Авиационный минный защитник BRB многократного действия предназначен для постановки авиацией. В качестве корпуса МЗ использовался корпус мины ВМ-1000, который имел штатные крепления под бомбовый подвес. В носовую часть якоря заливалось примерно 350 кг бетона. На бетоне размещалось деревянное посадочное место с резиновыми амортизаторами для установки буя.

К буйрепу крепились 2 резака.

Общее устройство МЗ RBR: 1 – якорь; 2 – резиновый амортизатор; 3 – буй; 4 – буйреп; 5 – резак.

Минные защитники Sprengboje C и D

Sprengboje C и D – минные защитники однократного действия с подрывным патроном Sprengboje (“взрывной буй») устанавливались с кораблей и катеров по минным скатам. МЗ Sprengboje C применялся на глубинах моря до 98 м. Модернизированный вариант МЗ Sprengboje D мог ставиться на глубинах до 160 м.

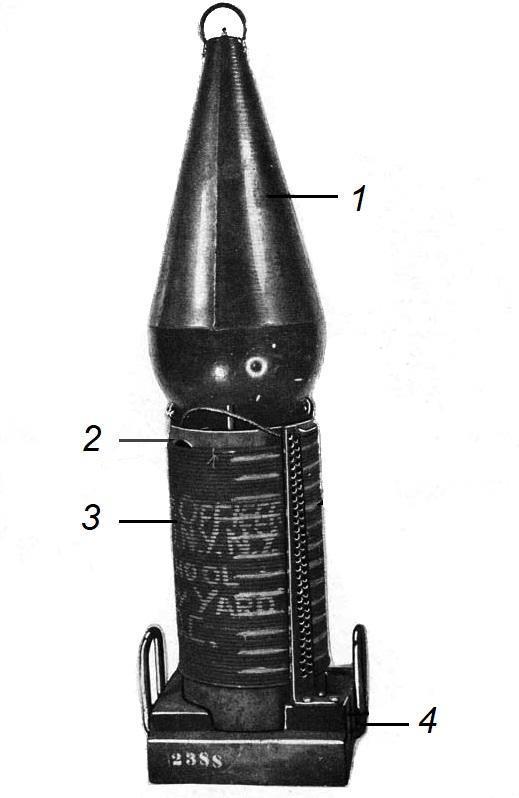

Общий вид минного защитника Sprengboje D: 1 – конический (верхний) буй; 2 – барабан буйрепа; 3 – буйреп; 4 – якорь.

Буй в своей узкой части заканчивается обухом. Под обухом выступает нарезная часть штока с навернутой гайкой, этим штоком крепится к бую патрон с приборной частью. Из горловины нижней части буя выступает бронзовый цилиндр, который верхней частью упирается в боевую чеку, удерживающую боек. В нижнюю торцевую часть бронзового цилиндра заделывается кноп буйрепа.

МЗ имеет второй, цилиндрический буй, размещенный в барабане якоря (. На барабан якоря наматывается нижняя часть буйрепа длиной 63,5 м. Ходовой конец этого буйрепа закрепляется на скобе цилиндрического буя. Ко второй скобе буя крепится коренной конец верхней части буйрепа длиной 45 м, которая наматывается на боковую поверхность цилиндрического буя (см. схему установки внизу).

Якорь изготавливался из металлического каркаса.

Приборная часть может быть двух модификаций с небольшим отличием: в мод.2 нет растворимой пробки, имеются направляющие взрывателя для удобства установки.

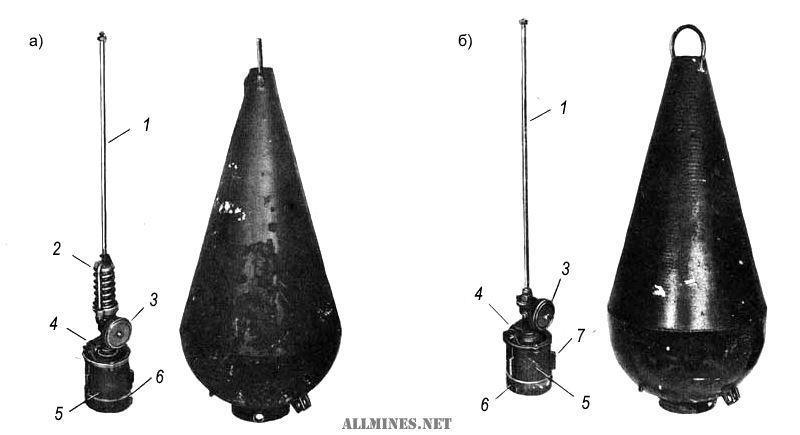

Приборная часть с взрывателем мод.1 (а) и мод.2 (б): 1 – стержень фиксации ударника; 2 – буфер; 3 – гидростат; 4 – рычаг бойка; 5 – заряд; 6 – корпус взрывателя.

Выбор углубления производится до постановки МЗ путем фиксации части буйрепа на якоре специальной скобой.

МЗ Sprengboje D имеет 3 степени предохранения: механическая планка, в ставленная в отверстие к гидростату, растворимая заглушка, гидростат (глубина срабатывания 2 м).

При затраливании тралящая часть, пересучиваясь по буйрепу, вызывает снижение конусного буя. Когда тралящая часть подойдет к бронзовому цилиндру патрона, размещенного в нижней части буя, она вызовет перемещение этого цилиндра вверх. При перемещении цилиндра вверх на величину 10-15 мм относительно корпуса патрона, срезается боевая чека, боек накалывает капсюль, детонирует запальный стакан, что приводит к взрыву основного заряда. Взрывом перебивается тральная часть и трал выходит из строя.

Схема действия МЗ Sprengboje D

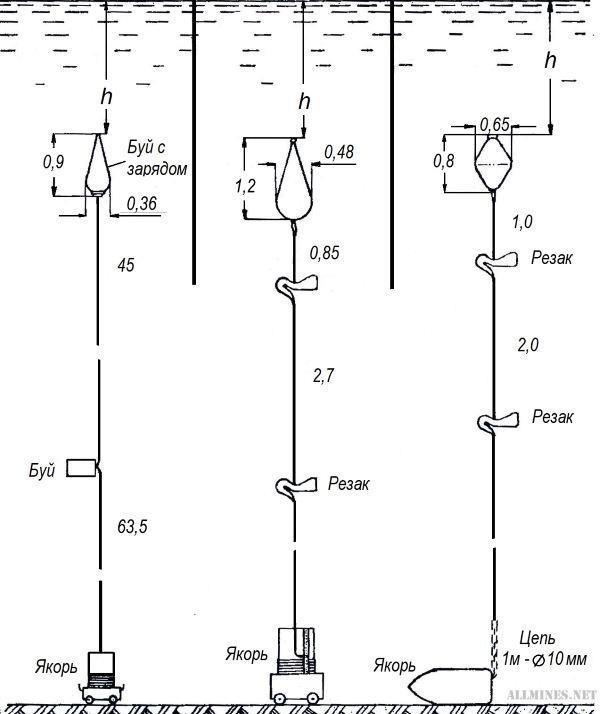

Схема постановки МЗ Sprengboje D, Reissboje RB и Bombe Reissboje BRB (слева направо)

Минные защитники D и RB активно использовались ВМС Германии и в минной войне против СССР. На Балтике только в августе 1941 г. при постановке «Юминдского барьера» было выставлено более 1300 мин и 1000 минных защитников.

Знакомство с минными защитниками противника у минеров Балтики началось с трагедии. 6 июля 1941 г. из Таллина вышли несколько БТЩ с задачей минной разведки. В результате траления в тралах взорвалось 3 мины. Минеры подобрали несколько буйков, как они полагали, от немецких мин, которые на самом деле были буйками минных защитников Sprengboje. В конце дня, по приходу в Таллин, на БТЩ «Верп» при участии флагманского минера штаба КБФ занялись разоружением одного из этих буйков, но так как это был чувствительный минный защитник, разоружавшийся без соблюдения всех мер предосторожности, то произошел взрыв. В результате взрыва было убито и ранено двадцать матросов и офицеров; среди раненых были также командир БТЩ-218 и флагманский минер.
